Выбор модели горелки (Пример подбора блочной горелки)

Типичным требованием для котлов, работающих на диатермическом масле, является предварительный подогрев воздуха. В связи с этим обстоятельством, нам необходима горелка с отдельно стоящим дутьевым вентилятором. Этим требованием отвечает блочная горелка серии ΤΙ.

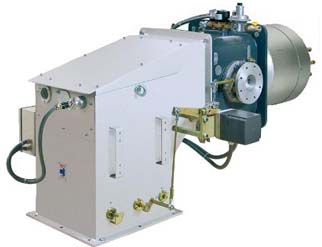

Рисунок 99. Блочная горелка серии TI

Для нашего случая подойдет комбинированная промышленная горелка серии ΤΙ, которая работает на двух видах топлива (газ + мазут) и имеет модуляционную регулировку мощности.

Типоразмер горелки зависит от требуемой полной тепловой мощности теплогенератора. Как правило, она указывается на табличке с техническими характеристиками, прикреплён­ной на теплогенераторе - если таковой уже установлен. Или её можно найти в каталогах производителя, - если речь идёт о новой системе. Если известна только полезная тепловая мощность, получить полную тепловую топочную мощность можно по формуле 3.1.1.

Если котёл будет установлен на высоте 50 метров над уровнем моря, то никакой корректировки мощности не требуется, и поэтому из приведённой ниже таблицы с техническими характеристиками мы получим, что первой моделью, удовлетворяющей данным условиям, будет горелка ΤΙ 11.

После того, как мы сделали этот предварительный выбор, необходимо проверить соответствие рабочего диапазона горелки.

Рабочий диапазон блочных горелок представлен в виде гистограммы, где показаны их минимальная и максимальная мощности.

На рис. 100 показаны рабочие диапазоны горелок моделей TI, (для газа и для жидкого топлива (мазут). На этих схемах показаны рабочие диапазоны для двух стандартных значений температуры: 50°С - когда воздух не подогревается, и 150°С - он предварительно подогревается.

Рисунок 100. Рабочий диапазон для головки горелки серии ΤΙ

На рис 100 мы видим, что горелка TI 11 может развить полную тепловую мощность, равную 6640 кВт, только при температуре воздуха 50°С. Это значит, что мы вынуждены обратиться к горелке TI 12, т.к., по исходным условиям, воздух для горения должен подогреваться до 150°С.
