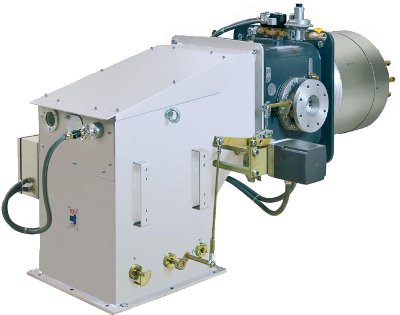

Промышленные горелки Riello DB

Артикул Мощность кВт DB 4 1000/2500 - 5000 DB 6 1400/4000 - 7800 DB 9 1500/5000 - 9500 DB 12 1700/7000 - 12500 DB 16 2500/8000 - 16000 DB 20 3000/10000 - 20000

Промышленные блочные горелки серии DB предназначены для установки на теплогенераторах промышленного и теплофикационного назначения или установках для нестандартных технологических процессов с экстремальными окружающими условиями. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду.

Блочная конфигурация горелок данной серии обеспечивает возможность создания гибких теплотехнических систем с технологическими параметрами максимально подходящими к требуемым. В качестве модулей используются следующие элементы горелки: газовая рампа (для высокого и среднего и низкого давления), блок подготовки жидкого топлива, дутьевой вентилятор, пульт управления. Используемые виды топлива: газ (природный и сжиженный нефтяной), дизельное топливо, мазут. Эта серия горелок включает в себя шесть типоразмеров мощностью от 2500 до 20000 кВт.

Функциональные характеристики

• настройка и обслуживание горелки без снятия с теплогенератора;
• возможность различного исполнения способа регулирования соотношения топливо-воздух (контроллер горения или механический кулачек);
• наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
• наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую рампу)(для газовых и комбинированных моделей);
• сниженные выбросы оксидов азота (при работе на газе);
• возможность использования компонентов горелки (вентилятор, блок подготовки жидкого топлива, пульт управления) наиболее подходящих для конкретных требуемых условий;
• возможность использования для горения воздуха подогретого до 150°С (установки с высокотемпературными теплоносителями) а по специальному заказу до 250°С;
• облегченное обслуживание благодаря наличию открывающейся на шарнирах головки горелки;
• возможность конфигурации подвода воздуха к горелке сверху и снизу;
• возможность применения горелок в экстремальных окружающих условиях (пыль, влажность, и.т.д.);
• небольшие потери давления на головке горелки позволяют использовать вентилятор меньшей мощности.

Технические характеристики

Модель			DB 4	DB 6	DB 9	DB 12	DB 16	DB 20
Тип регулирования			Модуляционный
Коэффициент модуляции при максимальной мощности	Природный газ		1 : 5		1 : 6
	Сжиженный нефтяной газ		1 : 4	1 : 5				1 : 6
	Дизельное топливо		1 : 4
	Мазут		1 : 3
Серводвигатель тип			MM 10004 - MM 10005
Мощность		кВт	1000/2500 -5000	1400/4000 -7800	1500/5000 -9500	1700/7000 -12500	2500/8000 -16000	3000/10000 -20000
		Мкал/ч	860/2150 -4300	1204/3439 -6705	1290/4300 - 8170	1462/6019 -10750	2150/6879 -13760	2589/8598 -17200
Рабочая температура		°С мин/макс	-15 / 60
Дизельное топливо	Низшая теплотворная способность	кВт-ч/кг	11,8
		ккал/кг	10200
	Вязкость при 20°C	мм2/с (сСт)	4 - 6
	Расход	кг/ч	85/212 -424	119/339 -661	127/424 -820	144/593 -1059	212/678 -1356	254/847 -1695
	Макс. Температура	°С	50
Мазут	Низшая теплотворная способность	кВт-ч/кг	11,1-11,3
		ккал/кг	9545-9720
	Максимальная вязкость при 50°C	°E	65
	Расход	кг/час	89/223 -432	125/357 -669	134/446 -829	152/625 -1069	223/714 -1368	267/893 -1708
	Макс. температура	°С	140
Низшая теплотворная способность природного газа		кВт-ч/нм3	10
Плотность природного газа		кг/нм3	0,71
Расход природного газа		нм3/час	100/250 -500	140/400 -780	150/500 -950	170/700 -1250	250/800 -1600	300/1000 -2000
Работа			прерывистая (по крайней мере 1 остановка каждые 24 часа)
Дизельное топливо	Выбросы СО	мг/кВт-ч	<110
	Сажевое число	№ по Бахараху	<1
	Выбросы NOх	мг/нм3	<185
Мазут	Выбросы СО	мг/кВт-ч	Зависит от количества топлива
	Сажевое число	№ по Бахараху	Зависит от количества топлива
	Выбросы NOх	мг/нм3	Зависит от количества топлива
Газ	Выбросы СО	мг/кВт-ч	<100
	Выбросы NOх	мг/кВт-ч	<80

Стандартная комплектация

• Винты для крепления фланца горелки к котлу.
• Теплоизолирующая прокладка.
• Винты для крепления фланца газовой рампы к горелке (только в газовых и комбинированных моделях DB).
• Прокладка для газового фланца (только в газовых и комбинированных моделях DB).
• Инструкция по монтажу, эксплуатации и техническому обслуживанию.
• Спецификация запасных частей.

Подача жидкого топлива

Гидравлическая схема горелок серии DB состоит из двух основных блоков. Первый блок, расположенный на самой горелке и представляет собой набор устройств для контроля и регулирования расхода топлива. Второй блок - блок подготовки топлива устанавливается отдельно от горелки и представляет собой насосный агрегат с набором вспомогательного оборудования. Блок подготовки обеспечивает предварительную очистку топлива и подачу его в головку горелки с необходимым давлением. Для использования топлива с высокой вязкостью (например, мазут) блок подготовки топлива комплектуется группой подогрева топлива.

Гидравлическая схема подачи дизельного топлива

Для промышленных блочных горелок серии DB обычно применяется схема подачи дизельного топлива с промежуточным кольцевым контуром. Кольцевой промежуточный контур позволяет подавать топливо из емкостей расположенных на значительном расстоянии. Кольцевой контур должен иметь в своем составе насосный агрегат и регулятор давления в контуре.

Гидравлическая схема подачи мазута

При использовании мазута следует учитывать, что максимальная вязкость используемого топлива не должна превышать 65°E при 50°С. Все оборудование промежуточного контура должно быть приспособлено для работы с мазутом. Подключение горелки рекомендуется осуществлять через дегазатор (устройство, обеспечивающее удаление газов образовавшихся при нагреве топлива). Все элементы транспортировочного контура должны быть теплоизолированны и иметь устройства подогрева (электрические, горячая вода пар и др.). Подбор элементов транспортировочного контура, диаметров топливопроводов и системы подогрева должны производиться специализированной организацией на основании данных о расходе и вязкости используемого мазута.

Подача газообразного топлива

Для регулирования подачи газа во всем диапазоне модулирования на горелках серии DB установлена дроссельная газовая заслонка. Этой заслонкой управляет серводвигатель. С горелками этой серии используются одноступенчатые газовые рампы низкого давления (максимальное рабочее давление 500 мбар) и регуляторы высокого давления (максимальное рабочее давление 5-12 бар) Подача газа может осуществляться как с правой, так и с левой стороны от горелки.

Подача воздуха на горение

Подача воздуха на горение осуществляется посредством отдельно стоящего центробежного вентилятора. Параметры вентилятора выбираются проектной организацией в зависимости от максимальной мощности горелки и аэродинамического сопротивления газовоздушного тракта теплогенератора. Горелки серии DB оборудованы воздушной заслонкой, управляемой эксцентриком с сервоприводом. Регулирование подачи воздуха осуществляется посредством изменения положения воздушной заслонки при изменении мощности горелки.
