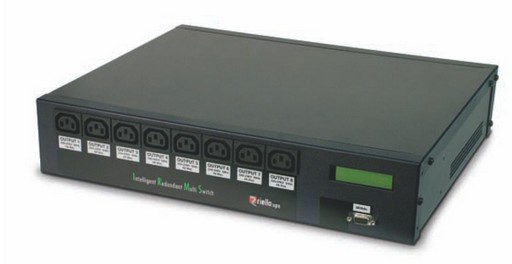

Multi Switch
Устройство Multi-SWITCH позволяет улучшить характеристики системы бесперебойного питания. При его использовании надежность выше, чем в случае отдельно взятого ИБП или в случае использования байпаса.
ПРИНЦИП ДЕЙСТВИЯ
Multi-SWITCH позволяет производить подключение до 8 нагрузок и дистанционное управление ими в рамках системы с двумя любыми линиями питания (двумя входами от внешней сети или двумя ИБП). Multi-SWITCH в состоянии подключать каждую из 8 нагрузок (при максимальном потребляемом токе 4 А для каждой из них) к любой из двух линий питания с одновременным отслеживанием параметров потребления.
ЗАЩИТА ОТ НЕИСПРАВНОСТИ НАГРУЗКИ
в случае неисправности одной из нагрузок (например, из-за короткого замыкания или из-за перегрузки), Multi-SWITCH отключает эту нагрузку; тем самым удается избежать отрицательного воздействия на другие нагрузки (например, в случае недостаточной селективности устройств защиты).
ЗАЩИТА ОТ НЕИСПРАВНОСТИ СИСТЕМЫ ПИТАНИЯ
в случае если параметры одного из двух источников питания выйдут за пределы установленного диапазона, Multi-SWITCH переключит остальные нагрузки на второй источник питания (это произойдет мгновенно в том случае, если эти два источника будут в одной фазе).
ХАРАКТЕРИСТИКИ
- Абсолютная защита нагрузок от неисправностей линии питания или самих нагрузок
- Гибкость в использовании: возможность подачи питания на Multil-SWITCH от 2-х различных систем питания (2 ИБП, которые могут различаться по мощности и типу)
- Кабельная разводка для 19"-ой стойки
- ЖК дисплей для отображения параметров/сигналов тревоги/рабочего состояния
- возможность подключения через последовательный интерфейс к системе управления
- Отсутствие необходимости в каких-либо сигнальных кабелях между Multi-SWITCH и источниками питания или нагрузками
- Программное обеспечение для конфигурации Multi-SWITCH
- сетевой интерфейс.
| МОДЕЛИ |
MSW |
| мощность |
8 выходных розеток по 4А |
| ВХОД |
| Номинальное напряжение |
180-276 в~ |
| Номинальная частота |
50/60Гц |
| Макс. нагрузка на один вход (А) |
16 |
| входные розетки |
2 IEC 320 (16A) |
| ВЫХОД |
| Номинальное напряжение |
По выбору между двумя источниками питания на входе |
| Макс. нагрузка на один выход (А) |
4 |
| выходные розетки |
8 IEC 320 на 10 А |
| ИНФОРМАЦИЯ ДЛЯ УСТАНОВКИ |
| вес (кг) |
10 |
| размеры (вхШхГ) (мм) |
2Ux19"x360 |
| рабочая температура |
0 / +40 °C |
| Относительная влажность |
<95%, без конденсата |
| Защита |
Перегрузка- повышенное напряжение -
пониженное напряжение - обратное протекание тока (back feed) |
| Нормативы |
EN 62040-1 ЭМС EN 62040-2
Директивы 2006/95/ЕС-2004/108 EC; EN 62040-3 |
| Макс. высота над уровнем моря |
3000 м |
| Макс. высота над уровнем моря (на период хранения) |
6000 м; 45°C |
| Обмен информацией |
RS232 для MSW-S/ Ethernet для MSW-N |
| Класс защиты |
IP 20 |
| Цвет |
Темно-серый RAL 5004 |
| Шум |
<35 дБА на расстоянии 1 м |
