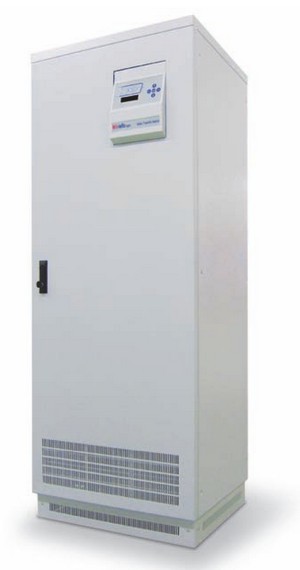

Master Switch

Использование статических переключателей MASTER SWITCH в системе электроснабжения позволяет обеспечить надежную защиту от любых возможных помех на линии питания, связанных как с возможными перебоями в работе источников питания, так и с неполадками на линии электроснабжения, связанными с природными явлениями или с человеческим фактором.

ПРИНЦИП ДЕЙСТВИЯ

MASTER SWITCH позволяет обеспечивать надежное дублированное питание наиболее ответственных нагрузок, производя переключение между двумя альтернативными независимыми источниками питания. Такое переключение происходит АВТОМАТИЧЕСКИ всякий раз, когда

параметры линии, питающей данную нагрузку, выходят за допустимые пределы (которые могут устанавливаться самим пользователем), или ВРУЧНУЮ, когда оператор форсирует переключение посредством команды с панели управления или с удаленного пульта.

ЗАЩИТА ОТ НЕИСПРАВНОСТИ СИСТЕМЫ ПИТАНИЯ

В том случае, когда параметры одного из двух источников питания выходят за установленные пределы, MASTER SWITCH переключает нагрузки на другой источник питания (это произойдет мгновенно в том случае, если эти два источника будут в одной фазе).

ЗАЩИТА ОТ ВНЕШНИХ ПОМЕХ

Перегрузка и неисправность нагрузки

На случай перегрузки пользователь может принять решение об уровне срабатывания внутренних защитных устройств, блокирующих подачу электропитания. В самом крайнем случае, т.е. при коротком замыкании на выходе системы, MASTER SWITCH производит отключение нагрузки; тем самым удается избежать отрицательного воздействия на другие нагрузки (например, в случае недостаточной селективности защитных устройств).

ХАРАКТЕРИСТИКИ

• Абсолютная защита компьютерных нагрузок от неисправностей линии питания или самих нагрузок
• Микропроцессорное управление, которое обеспечивает:
  • Быстрое и надежное переключение между источниками питания.
  • Полное отслеживание параметров посредством ЖК-дисплея.
  • Постоянный контроль работоспособности SCR
  • Современная дистанционная диагностика (RS232 и TCP/IP)
• Дублированные контуры питания:
  • Питание внутренних элементов обеспечивают два физически разделенных и полностью независимых контура питания, которые можно заменять в режиме «hot replacement» («горячей замены») и, значит, не прерывая питания нагрузки.
  • В том случае, когда пропадает питание от обоих источников, гарантируется полная работоспособность управляющего контура благодаря функции «Power Supply back up», которая обеспечивает вспомогательное питание контуров посредством внешнего независимого источника питания.
• Высокий уровень защиты
  • В случае короткого замыкания на выходе MASTER SWITCH блокирует переключение между двумя линиями питания, устраняя тем самым риск распространения короткого замыкания и его воздействия на другие нагрузки.
  • Управляющий контур «backfeed» обеспечивает автоматическое срабатывание систем защиты в случае обнаружения обратного протекания тока в сторону одного из двух входов

МОДЕЛИ (1)	MTS 100-X	MTS 150-X	MTS 200-X	MTS 250-X	MTS 300-X	MTS 400-X
МОЩНОСТЬ	100	150	200	250	300	400
ВХОД
Номинальное напряжение источников S1/S2	380-400-415 В~ три фазы + нейтраль
Диапазон входного напряжения	180-264 В~ (по выбору)
Переключаемые входные фазы	3+N (четыре жилы) - 3 (три жилы)
Номинальная частота	50/60 Гц
Диапазон входной частоты	+/-10% (по выбору)
Совместимость подключения	IT, TT, TNS, TNC
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Тип переключения	«Break Before Make» (отсутствует наложение источников)
Имеющиеся режимы переключения	Автоматический / Ручной / Удаленный
Время переключения при неисправности источника	< 4 мс (S1/S2 синхронизированы)10 мс (S1/S2 НЕ синхронизированы)
ВЫХОДНЫЕ ХАРАКТЕРИСТИКИ
КПД при полной нагрузке (%)	> 99%
Шум на расстоянии 1 м от передней стороны (от 0 до полной нагрузки) - (дБА)	55	55	55	55	55	55
Температура хранения	от -10 °C до +50 °C
Рабочая температура	от 0 °C до +40 °C
Относительная влажность	<95%, без конденсата
Макс. высота над уровнем моря	1000 м при номинальной мощности (-1% мощности на каждые 100 м сверх 1000 м) - макс. 4000 м
Нормативы	EN 62310-1 (безопасность), EN 62310-2 (ЭМС)
ИНФОРМАЦИЯ ДЛЯ УСТАНОВКИ
Габариты (ВхШхГ) (мм)	685х530х1500 685х580х1770
Вес (кг)	155	175	205	210	220	240
Цвет	RAL7035
Класс защиты	IP 20

(1) Х-3 в случае трехжильного переключения (3 фазы); Х-4 в случае четырехжильного переключения (3 фазы + нейтраль)
