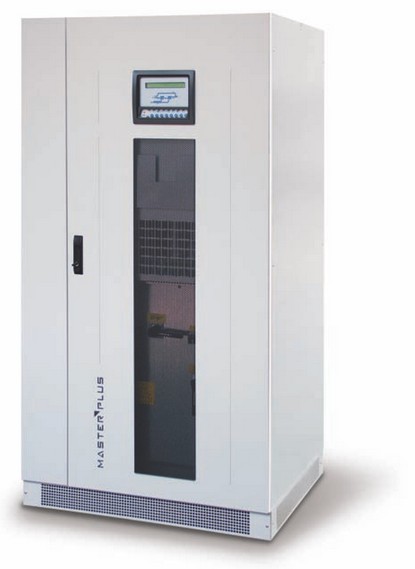

Master Plus HIP (100-250 кВА, три фазы)
Линейка Master Plus обогатилась версией HIP с ИБП мощностью от 100 до 250 кВА.
Благодаря технологии On-line двойного преобразования, высокочастотной технологии IGBT (Isolated Gate Bipolar Transistor) и DSP-управлению (Digital Signal Processor), серия Master Plus HIP обеспечивает максимальную защиту и наивысшее качество электроснабжения для любого типа нагрузки - как компьютерной, так и т-коммуникационной , и, в частности, для компьютерного оборудования, применяемого в производстве . Согласно IEC EN 62040-3 данные ИБП классифицируются как VFI SS 111 (Voltage and Frequency Indipendent). Данная серия разработана с использованием новой конфигурации, включающей в себя выпрямитель с синусоидальным входным напряжением с IGBT вместо более традиционного тиристорного выпрямителя.
НУЛЕВОЕ ВОЗДЕЙСТВИЕ НА ВНЕШНЮЮ СЕТЬ
Помимо преимуществ, присущих ИБП традиционной серии Master Plus, версия HIP обеспечивает дополнительные плюсы, сводимые к формулировке «Нулевое влияние на внешнюю сеть»: благодаря применению выпрямителей с технологией IGBT решаются любые проблемы, связанные с использованием в тех установках, где сеть электропитания обладает ограниченной установленной мощностью, где питание на ИБП подается в том числе и от генератора или где имеются проблемы с совместимостью нагрузок, создающих гармонические искажения сетевого напряжения. Master Plus HIP не оказывает никакого воздействия на источник электропитания, будь то внешняя сеть или же генератор:
- искажение входного тока менее 3%
- входной коэффициент мощности 0,99
- функция power walk-in, позволяющая осуществлять плавный старт выпрямителя
- функция запаздывания при включении в случае повторного пуска выпрямителей после возврата сетевого напряжения (при наличии в системе нескольких ИБП)
Кроме того, Master Plus HIP выполняет функцию фильтра и корректирует коэффициент мощности сети электропитания на входе ИБП, поскольку он устраняет гармонические составляющие и реактивную мощность, которые создают подключенные нагрузки.
BATTERY CARE SYSTEM: МАКСИМАЛЬНАЯ ЗАБОТА О БАТАРЕЯХ
Master Plus HIP использует систему Battery Care System, имеющуюся также и в традиционной серии Master Plus. Данная система позволяет обслуживать аккумуляторные батареи с целью достижения наилучших характеристик батарей и увеличения срока их службы.
ГИБКОСТЬ В ИСПОЛЬЗОВАНИИ
конфигурация с выходным трансформатором, характерная как для серии Master Plus HIP, так и для традиционной серии, отличается использованием гальванической развязки в сторону батареи и большей гибкостью с точки зрения конфигурации установки. Так, она позволяет работать при двух раздельных сетевых входах (основном и резервном), связанных с двумя различными источниками питания, что особенно важно в случае использования в параллельных системах; тем самым создается «селективность» двух источников питания и повышается надежность всей системы в целом.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Высокий КПД
- Компактность: ИБП мощностью 250 кВА занимает всего лишь 0,85 м2
- Небольшой вес
- Двойная защита нагрузки - как электронная, так и гальваническая, в сторону батареи
Вся линейка Master Plus HIP подходит для использования в самых разнообразных областях благодаря гибкости используемых конфигураций, аксессуаров, опций, а также характеристикам: к ней могут подключаться емкостные нагрузки, такие как blade-серверы, начиная от 0,8 индуктивных и до 0,8 емкостных. Максимальная надежность и гибкость при подключении самых ответственных нагрузок обеспечиваются благодаря использованию параллельного подключения до 8 ИБП в режиме параллельной работы или N+1 резервирования, а также применению конфигураций Dual Bus System и Dynamic Dual Bus.
ОПЦИИ |
Разделительный трансформатор |
Устройство синхронизации (см. UGS Master Plus) |
Устройство горячего подключения (см. PSJ Master Plus) |
Интерфейс для подключения генератора |
Комплект для кольцевого параллельного подключения (Closed Loop: следует заказывать вместе с ИБП) |
Стойки дополнительных батарей (пустые или с батареями) для увеличения времени автономной работы (совместимый батарейный модуль мод. ВВ 480-А0) (Master Plus) |
МОДЕЛИ |
MP 100-HIP |
MP 120-HIP |
MP 160-HIP |
MP 200-HIP |
MP 250-HIP |
мощность (кВА) |
100 |
120 |
160 |
200 |
250 |
ВХОД |
Номинальное напряжение |
380-400-415 В~ три фазы |
Диапазон напряжения без переключения на батареи |
300 * 480 В~ |
Частота |
45 * 65 Гц |
Коэффициент мощности |
> 0,99 |
Гармонические искажения тока |
< 3% THDi |
Плавный старт |
0*100% за 30" (по выбору) |
Допустимый диапазон частоты |
±2% (по выбору, задается с передней панели от ±1% до ±5%) |
стандартная комплектация |
Защита от обратного протекания тока (Back Feed); отключаемая линия байпаса |
БАТАРЕИ |
тип |
Свинцово-кислотные, герметичные / гелевые, никель-кадмиевые |
Пульсации тока (Ripple) |
Нулевые |
температурная компенсация |
-0,5 В х °С |
ВЫХОД |
номинальная мощность (кВА) |
100 |
120 |
160 |
200 |
250 |
Активная мощность (кВт) |
80 |
96 |
128 |
160 |
200 |
количество фаз |
3 + N |
номинальное напряжение |
380-400-415 В~ три фазы + N |
стабильность в статике |
±1% |
стабильность в динамике |
±5% за 10 мс |
Искажение напряжения |
< 1% при линейной нагрузке / < 3% при искажающей нагрузке |
Крест-фактор (I peak / I rms) |
3 : 1 |
Стабильность частоты при работе от батареи |
0,05% |
частота |
50 или 60 Гц (по выбору) |
Перегрузка |
110% в течение 60"; 125% в течение 10"; 150% в течение 1" |
ИНФОРМАЦИЯ ДЛЯ УСТАНОВКИ |
Вес (кг) |
656 |
700 |
800 |
910 |
1000 |
Размеры (ВхШхГ) (мм) |
1900x800x850 |
1900x1000x850 |
Удаленные сигналы |
контакты без напряжения (конфигурируются) |
удаленное управление |
ESD (экстренное отключение) и байпас (конфигурируется) |
обмен информацией |
Два RS232 + удаленные контакты + 2 слота для интерфейса обмена информацией |
рабочая температура |
0°C/+40°C |
относительная влажность |
<95% (без конденсата) |
Цвет |
Светло-серый RAL 7035 |
шум |
63 * 68 дБА на расстоянии 1 м |
Класс защиты |
IP20 (другие - по запросу) |
КПД в режиме Smart Active |
до 98,5% |
нормативы |
Безопасность: EN 62040-1-1 (директива 2006/95/ЕС);
ЭМС: EN 62040-2 (директива 2004/108/ЕС) |
Классификация согласно IEC 62040-3 |
(Voltage Frequency Independent) VFI - SS - 111 |
