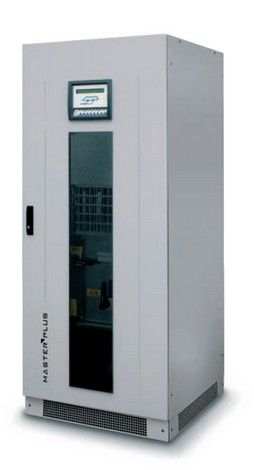

Master Plus 400 Hz (30-120 кВА, три фазы)

Master Plus 400 Hz (30-120 кВА, три фазы)

Статические преобразователи частоты серии Master Plus FC поставляются в версиях от 30 до 120 кВА со входом 50 или 60 Гц и выходом 400 Гц. Будучи плодом богатого опыта, накопленного в области проектирования иБп, аппараты MP FC 400 отличаются использованием технически передовых компонентов, обладающих исключительной надежностью, простотой в обслуживании и в эксплуатации. серия Master Plus FC использует технологию двойного преобразования (VFI SS 111 voltage and frequency independent согласно IEC EN 62040-3) с внутренним выходным трансформатором, обеспечивающим изоляцию нагрузки от сетевых помех при любых условиях. Выходное напряжение составляет 208 В~, три фазы (версии 200/115 В по заказу).

Благодаря высокочастотной технологии IGBT с цифровым управлением статические преобразователи MP FC 400 особенно рекомендуются для применения в ТЕЛЕКОММУНИКАЦИИ аэропортов.

МИНИМАЛЬНОЕ ВЛИЯНИЕ НА СЕТЬ - EASY SOURCE

Master Plus FC разработан в целях сокращения до минимума влияния на внешнюю сеть или на генератор, установленный на входе, благодаря низкому уровню гармонических составляющих на входе и плавному старту выпрямителя.

Данные характеристики приводят к тому, что преобразователи частоты серии Master Plus FC 400 идеально совместимы с генераторами.

ПРОСТОТА УСТАНОВКИ И ОБСЛУЖИВАНИЯ

Пространство, необходимое для установки ИБП Master Plus FC, весьма незначительно (всего лишь 0,86м2 для модели 120 кВА). наличие доступа к ИБП с передней стороны позволяет обеспечить плановое и экстренное обслуживание всех наиболее важных подсистем преобразователя частоты. кроме того, наличие вентиляторов в верхней части ИБП позволяет устанавливать его вплотную к стенам; тем самым отпадает необходимость оставлять свободное пространство для доступа к нему сбоку и сзади.

ПРИМЕНЕНИЕ

ИБП серии Master Plus FC обеспечивают дополнительную защиту для широкого круга случаев их применения, среди которых:

  • питание ЦОД в аэропортах
  • системы контроля полетов

ОПЦИИ

  • разделительный трансформатор на входе
  • 2 платы с программируемыми релейными контактами
  • Удаленная панель управления со светодиодами
  • Удаленная панель управления с ЖК-дисплеем
  • Удаленная графическая панель
  • класс защиты, превышающий IP20

Входные характеристики Easy Source, система управления батареями Battery Care System и характеристики в отношении гибкости в использовании и обмена информацией аналогичны традиционной серии Master Plus.

МОДЕЛИ MP 30 FC 400 MP 60 FC 400 MP 80 FC 400 MP 100 FC 400 MP 120 FC 400
мощность (кВА) 30 60 80 100 120
ВХОД
номинальное напряжение 380-400-415 В~ три фазы
диапазон напряжения 400 В ± 20%
Частота 45 * 65 Гц
коэффициент мощности > 0,93 (версия НС)
Искажение тока < 5% С (версия НС)
плавный старт 0*100% за 120" (конфигурируется)
ВЫХОД
Номинальная мощность (кВА) 30 60 80 100 120
Активная мощность (кВт) 24 48 64 80 96
Номинальное напряжение 208 В~ три фазы + N
Стабильность в статике ±1%
Стабильность в динамике ±5%
Искажение напряжения < 3% при линейной нагрузке / < 4% при искажающей нагрузке
Частота 400 Гц
крест-фактор (I peak / I rms) 3 : 1
перегрузка 110% в течение 60"; 125% в течение 10"; 150% в течение 1"
ИНФОРМАЦИЯ ДЛЯ УСТАНОВКИ
Удаленные сигналы контакты без напряжения
Удаленное управление ESD (экстренное отключение) и ON/OFF
обмен информацией два RS232 + удаленные контакты + 2 слота для интерфейса обмена информацией
кпд до 92%
размеры (ВхШхГ) (мм) 550х740х1200 800х800х1900
Вес (кг) 330 600 620 640 650
шум 61 * 63 дБА на расстоянии 1 м
рабочая температура 0°C / +40°C (50°C при 75% нагрузки)
относительная влажность <95% (без конденсата)
класс защиты IP20 (другие - по запросу)
цвет Светло-серый RAL 7035
Нормативы Директивы LV 2006/95/EC - 2004/108/ЕС;
Безопасность IEC EN 62040-1;
ЭМС IEC EN 62040-2;
Характеристики IEC EN 62040-3
классификация согласно IEC 62040-3 (Voltage Frequency Independent) VFI - SS - 111
