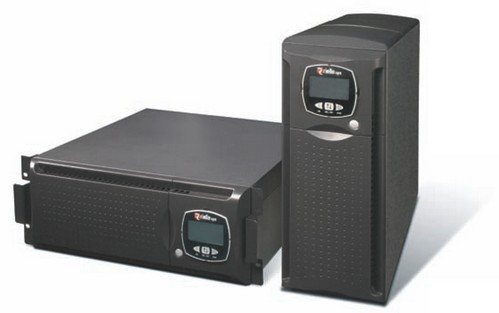

Dialog Plus Rack (3,3-10 кВА, одна/одна фаза и три/одна фаза)
DIALOG DUAL - это наилучшее решение для защиты чувствительного КОМПЬЮТЕРНОГО оборудования, которое обеспечивает их максимальную надежность.
гибкость при установке и использовании (цифровой дисплей, батареи, извлекаемые пользователем) и большое количество возможностей по обмену информацией делают ИБП серии DIALOG DUAL идеально подходящими для самых разнообразных видов использования: от ЛОКАЛЬНЫХ ВЫЧИСЛИТЕЛЬНЫХ СЕТЕЙ до компьютеризированных ИНФОРМАЦИОННЫХ ЦЕНТРОВ.
ИБП серии DIALOG DUAL могут быть размещены как в напольном варианте, так и установлены в шкафы и стойки для использования в компьютерных сетях.
серия DIALOG DUAL включает в себя модели 3,3-4-5-6-8-10 кВА и использует технологию On line двойного преобразования (VFI): питание на нагрузку постоянно подается через инвертор, который выдает синусоидальное напряжение, отфильтрованное и стабилизированное по амплитуде, форме и частоте; помимо этого, входной и выходной фильтры электромагнитных помех значительно увеличивают степень защищенности нагрузки от сетевых помех и всплесков напряжения. технология и характеристики: выбор режимов работы экономичный или Smart Active; диагностика: стандартный цифровой дисплей, интерфейсы RS232 и USB с программным обеспечением PowerShield³, входящим в комплект поставки; слот обмена информацией для сетевых аксессуаров.
ПРОСТОТА УСТАНОВКИ
- Возможность устанавливать ИБП как на пол (версия tower), так и в стойку (версия rack) путем простого извлечения и поворота панели управления при помощи ключа, входящего в комплект поставки
- низкий уровень шума (<40дбА) при установке в любых условиях благодаря цифровому управлению системой вентиляции с широтно-импульсной модуляцией, зависящей от нагрузки, и использованию инвертора с высокой частотой переключения
- Возможность переключения на внешний байпас обслуживания при мгновенной коммутации (модели DLD на 5-6-8-10 кВА)
- гарантированные характеристики до 40°C (все компоненты рассчитаны на высокие температуры, а потому при обычных температурах испытывают меньшую нагрузку)
- наличие двух выходных розеток типа IEC с тепловой защитой (DLD на 5-6-8-10 кВА)
- на моделях 5-6-8-10 кВА, кроме того, возможно программирование двух выходных розеток на 10 А в отсутствие сетевого напряжения (функция Power Share)
ВЫБОР РЕЖИМА РАБОТЫ
Все функции могут управляться программным путем или задаваться вручную с панели управления:
- On line
- Economy Mode: с целью повышения кпд (до 98%) позволяет выбрать технологию Line Interactive (VI) для питания от сети не слишком чувствительных нагрузок
- Smart Active: ИБП самостоятельно выбирает режим работы (VI или VFI) в зависимости от качества сетевого напряжения
- резервный: ИБП может быть настроен таким образом, чтобы работать только в случае пропадания основной сети (экстренный режим работы)
- работа в качестве преобразователя частоты (50 или 60 гц).
ВЫСОКОЕ КАЧЕСТВО ВЫХОДНОГО НАПРЯЖЕНИЯ
- Высокое качество выходного напряжения даже при искажающих нагрузках (IT-нагрузки с крест-фактором до 3:1)
- Высокий ток короткого замыкания на байпасе
- Высокий уровень защиты от перегрузки: до 150% от инвертора (даже в отсутствие внешней сети)
- отфильтрованное, стабилизированное и надежное выходное напряжение, технология On Line двойного преобразования (VFI в соответствии с нормативом EN62040-3), с фильтрами подавления электромагнитных помех
- коррекция коэффициента мощности нагрузки: входной коэффициент мощности ИБП близок к 1 при синусоидальном токе
ВЫСОКАЯ НАДЕЖНОСТЬ АККУМУЛЯТОРНЫХ БАТАРЕЙ
- тестирование аккумуляторных батарей в автоматическом и ручном режиме
- пульсационная составляющая (опасная для батарей) снижена благодаря использованию системы «LRCD» (Low Ripple Current Discharge, низкие колебания разряда тока)
- Возможность замены батарей самим пользователем, без прерывания работы оборудования и питания нагрузки (горячая замена)
- Возможность неограниченного увеличения времени автономной работы посредством специальных батарейных модулей
- работа без перехода на батареи при перерывах в питающей сети до 40 мс (высокое значение параметра hold up time), а также при колебаниях входного напряжения (в диапазоне от 84 до 276 В).
ПРОЧИЕ ХАРАКТЕРИСТИКИ
- Выбор выходного напряжения (220-230-240 В)
- Автоматический перезапуск (при возобновлении подачи питания от внешней сети, программирование - с помощью по)
- Включение байпаса: когда ИБП выключается, происходит автоматический переход в режим байпаса и заряда батарей
- Отключение ИБП в случае минимальной нагрузки
- предупреждение об окончании разряда
- Запаздывание при включении
- полностью микропроцессорное управление
- безразрывный автоматический байпас
- использование модулей на изолированных металлических подложках (IMS)
- Состояние, параметры и сигналы тревоги выводятся на стандартный дисплей с подсветкой
- ИБП может быть модернизирован цифровым способом (flash upgradable)
- Защита входа автоматическим восстанавливаемым термовыключателем
- Автоматическое отключение входа от выхода во избежание утечки тока обратно в основную питающую сеть
- Ручное переключение на байпас

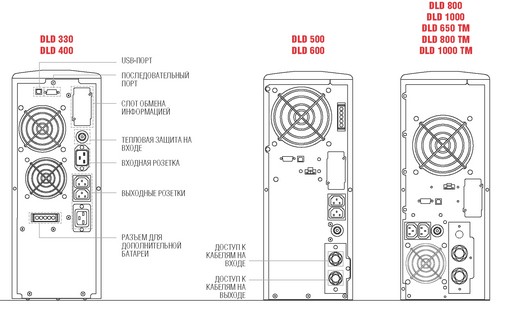

ШИРОКИЕ ВОЗМОЖНОСТИ ПО ОБМЕНУ ИНФОРМАЦИЕЙ
- Широкие возможности по обмену информацией высокого уровня для всех операционных систем и сетевых сред, включая программное обеспечение для мониторинга и выключения PowerShield³ для операционных систем Windows 2008, Vista, 2003, XP, Linux, Mac OS X, Sun Solaris, Linux, Novell и других операционных систем Unix
- Функция Plud and Play
- USB-порт
- последовательный порт RS232
- Слот для плат обмена информацией.
ГАРАНТИЯ 2 ГОДА
| МОДЕЛИ |
DLD 330 |
DLD 400 |
DLD 500 |
DLD 600 |
DLD 800 |
DLD 1000 |
| МОЩНОСТЬ |
3300ВА / 2300Вт |
4000ВА / 2400Вт |
5000ВА / 3500Вт |
6000ВА / 4200Вт |
8000ВА / 6400Вт |
10000ВА/8000Вт |
| ВХОД |
| Номинальное напряжение |
220-230-240 В~ |
| Минимальное напряжение |
164 В~ при 100% нагрузке / 84 В~ при 50% нагрузке |
| Номинальная частота |
50/60Гц ± 5Гц |
| Коэффициент мощности |
>0.98 |
| Отклонение по току |
< 7% |
| БАЙПАС |
| Диапазон напряжения |
180-264 В~(выбирается в режимах Экономичный и Smart Active) |
| Диапазон частоты |
Выбранная частота ± 5% (выбирается пользователем) |
| ВЫХОД |
| Номинальное напряжение |
220-230-240 В~ по выбору |
| Искажение напряжения |
<3% при линейной нагрузке / <6% при нелинейной нагрузке |
| Частота |
50/60 Гц по выбору |
| Отклонения в статике |
1,5% |
| Отклонения в динамике |
< 5% за 20 мс |
| Форма волны |
Синусоида |
| Крест-фактор |
3 : 1 |
| БАТАРЕИ |
| Время заряда |
4 - 6 ч |
| ВОЗМОЖНОСТЬ ПЕРЕГРУЗКИ |
| 100% < нагрузка < 110% |
1' |
| 110% < нагрузка < 150% |
4" |
| Нагрузка > 150% |
0.5" |
| ИНФОРМАЦИЯ ДЛЯ УСТАНОВКИ |
| Вес (кг) |
38 |
40 |
62 |
64 |
80 |
85 |
| Габариты (ВхШхГ) (мм) |
455x175x520 tower
175(4U)x483x520 rack |
455x175x660 tower
175(4U)x483x660 rack |
2 x 455x175x660 tower
2x 175(4U)x483x660 rack |
| КПД в режиме On Line |
92% |
| КПД в режимах Line-Interactive / Smart Active |
98% |
| Защита |
Перегрузка - короткое замыкание - повышенное напряжение
- пониженное напряжение - перегрев - низкий заряд батарей |
| Обмен информацией |
USB / RS232 + слот для интерфейса обмена информацией |
| Нормативы |
EN 62040-1 ЭМС EN 62040-2 Директивы 73/23-93/68-2004/108 EC EN 62040-3 |
| Рабочая температура |
0°C / +40°C |
| Относительная влажность |
<95%, без конденсата |
| Цвет |
Темно-серый RAL 7016 |
| Шум |
<40 дБА на расстоянии 1 м |
<45 дБА на расстоянии 1 м |
| Стандартные аксессуары |
2 кабеля 10А, 1 вилка IEC-16A,
ПО, последовательный кабель,
инструменты для снятия передней панели,
комплект ручек |
2 кабеля, наконечники для подключения кабелей,
ПО, последовательный кабель,
инструменты для снятия передней панели,
комплект ручек |
| Фланец для перехода на байпас |
нет |
да |
нет |
| ОПЦИИ |
Дополнительные батареи
для увеличения времени
автономной работы |
да (с зарядным устройством и без него) |
Телескопические направляющие
для установки в стойку (rack) |
да |
| МОДЕЛИ |
DLD 650 TM |
DLD 800 TM |
DLD 1000 TM |
| мощность |
6500ВА / 5200Вт |
8000ВА / 6400Вт |
10000ВА / 8000Вт |
| ВХОД |
| Номинальное напряжение |
400 В~ три фазы + N |
| Минимальное напряжение (Фазы + N) |
164 В~ при 100% нагрузке / 84 В~ при 50% нагрузке |
| Номинальная частота |
50/60Гц ± 5Гц |
| Коэффициент мощности |
>0.95 |
| БАЙПАС |
| Диапазон напряжения |
180-264 В~ (выбирается в режимах Экономичный и Smart Active) |
| Диапазон частоты |
Выбранная частота ± 5% (выбирается пользователем) |
| ВЫХОД |
| Номинальное напряжение |
220-230-240 В~ по выбору |
| Искажение напряжения |
<3% при линейной нагрузке / <6% при нелинейной нагрузке |
| Частота |
50/60 Гц по выбору |
| Отклонения в статике |
1,5% |
| Отклонения в динамике |
< 5% за 20 мс |
| Форма волны |
синусоида |
| Крест-фактор |
3 : 1 |
| БАТАРЕИ |
| Время заряда |
4 - 6 ч |
| ВОЗМОЖНОСТЬ ПЕРЕГРУЗКИ |
| 100% < нагрузка < 110% |
1' |
| 110% < нагрузка < 150% |
4" |
| Нагрузка > 150% |
0.5" |
| ИНФОРМАЦИЯ ДЛЯ УСТАНОВКИ |
| Вес (кг) |
64 |
80 |
85 |
| Габариты (ВхШхГ) (мм) |
2 x 455x175x660 tower / 2 x 175(4U)x483x660 rack |
| КПД в режиме Smart Active |
до 98% |
| Защита |
Перегрузка - короткое замыкание - повышенное напряжение
- пониженное напряжение - перегрев - низкий заряд батарей |
| Обмен информацией |
USB / RS232 + слот для интерфейса обмена информацией |
| Нормативы |
EN 62040-1 ЭМС EN 62040-2 Директивы 73/23-93/68-2004/108 EC EN 62040-3 |
| Рабочая температура |
0°C / +40°C |
| Относительная влажность |
<95%, без конденсата |
| Цвет |
Темно-серый RAL 7016 |
| Шум |
<45 дБА на расстоянии 1 м |
| Стандартные аксессуары |
2 кабеля, наконечники для подключения кабелей, ПО, последовательный кабель,
инструменты для снятия передней панели, комплект ручек |
|
