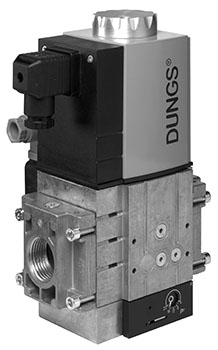

Газовые мультиблоки Dungs MBC SE
 |
| Артикул |
Наименование |
| 3970221 |
MBC 1200 SE 50 |
| 3970222 |
MBC 1900 SE 65 FC |
| 3970223 |
MBC 3100 SE 80 FC |
| 3970225 |
MBC 1200 SE 50 CT |
| 3970226 |
MBC 1900 SE 65 FC CT |
| 3970227 |
MBC 3100 SE 80 FC CT |
| 3970228 |
MBC 5000 SE 100 FC CT |
|
Мультиблоки Dungs MBC SE обеспечивают стабильное давление газа перед горелкой и его подачу в требуемом количестве. При необходимости и при возникновении аварийной ситуации газовая рампа обеспечивает герметичное отключение подачи газа. Рампы используются с газовыми или двухтопливными горелками и являются их неотъемлемой частью. Рампы (индексом СТ в названии) укомплектованы блоком контроля герметичности клапанов.
Область применения (газовые и двухтопливные горелки)
| Тип рампы |
1200 SE 50 |
1900 SE 65 FC |
3100 SE 80 FC |
5000 SE 100 FC |
1200 SE 50 CT |
1900 SE 65 FC CT |
3100 SE 80 FC CT |
5000 SE 100 FC CT |
| Артикул |
3970221 |
3970222 |
3970223 |
3970224 |
3970225 |
3970226 |
3970227 |
3970228 |
| RS 64 -64/M MZ |
|
|
|
|
|
|
|
|
♦ |
|
|
|
|
|
|
|
| RS 64/E MZ |
|
|
|
|
|
|
|
|
♦ |
|
|
|
|
|
|
|
| RS 70-70M |
♦ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| RS 70/E |
♦ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| RS 100-100M |
♦ |
|
♦ |
D |
|
|
|
|
♦ |
|
♦ |
D |
|
|
|
|
| RS 100/E |
♦ |
|
♦ |
D |
|
|
|
|
|
|
|
|
|
|
|
|
| RS 130-130M |
♦ |
|
♦ |
D |
|
|
|
|
♦ |
|
♦ |
D |
|
|
|
|
| RS 130/E MZ |
♦ |
|
♦ |
D |
|
|
|
|
|
|
|
|
|
|
|
|
| RS 190-190M |
|
|
|
|
|
|
|
|
♦ |
|
♦ |
D |
♦ |
E |
|
|
| RS 190/E |
♦ |
|
♦ |
D |
♦ |
E |
|
|
|
|
|
|
|
|
|
|
| RS 68/M BLU |
♦ |
|
♦ |
D |
|
|
|
|
♦ |
|
♦ |
D |
|
|
|
|
| RS 120/M BLU |
♦ |
|
♦ |
D |
|
|
|
|
♦ |
|
♦ |
D |
|
|
|
|
| RS 160/M BLU |
|
|
|
|
|
|
|
|
♦ |
|
♦ |
D |
♦ |
E |
|
|
| RS 200/M BLU |
♦ |
|
♦ |
D |
♦ |
E |
|
|
♦ |
|
♦ |
D |
♦ |
E |
|
|
| RS 250/M MZ |
|
|
|
|
|
|
|
|
♦ |
|
♦ |
D |
♦ |
E |
|
|
| RS 68/E BLU |
♦ |
|
♦ |
D |
|
|
|
|
|
|
|
|
|
|
|
|
| RS 120/E BLU |
♦ |
|
♦ |
D |
|
|
|
|
|
|
|
|
|
|
|
|
| RS 160/E BLU |
♦ |
|
♦ |
D |
♦ |
E |
|
|
|
|
|
|
|
|
|
|
| RS 200/E BLU |
♦ |
|
♦ |
D |
♦ |
E |
|
|
|
|
|
|
|
|
|
|
| RS 250/E MZ |
♦ |
|
♦ |
D |
♦ |
E |
|
|
|
|
|
|
|
|
|
|
| GAS 8 P/M |
|
|
|
|
|
|
|
|
♦ |
I |
♦ |
F |
♦ |
G |
|
|
| GAS 9 P/M |
|
|
|
|
|
|
|
|
♦ |
I |
♦ |
F |
♦ |
G |
|
|
| GAS 10 P/M |
|
|
|
|
|
|
|
|
♦ |
I |
♦ |
F |
♦ |
G |
♦ |
H |
| RS 300/M BLU |
|
|
|
|
|
|
|
|
♦ |
E |
♦ |
I1 |
♦ |
|
|
|
| RS 400/M BLU |
|
|
|
|
|
|
|
|
♦ |
E |
♦ |
I1 |
♦ |
|
|
|
| RS 500/M BLU |
|
|
|
|
|
|
|
|
|
|
♦ |
I1 |
♦ |
I2 |
♦ |
I3 |
| RS 300/E-EV BLU |
♦ |
E |
♦ |
I1 |
♦ |
|
|
|
|
|
|
|
|
|
|
|
| RS 400/E-EV BLU |
♦ |
E |
♦ |
I1 |
♦ |
|
|
|
|
|
|
|
|
|
|
|
| RS 500/E-EV BLU |
|
|
♦ |
I1 |
♦ |
I2 |
♦ |
I3 |
|
|
|
|
|
|
|
|
| MB 4 SE,LSE,SE-SV BLU |
|
|
|
|
|
|
|
|
♦ |
I,Z |
♦ |
I,Z |
♦ |
I,Z |
♦ |
I,Z |
| MB 6 SE.LSE.SE-SV BLU |
|
|
|
|
|
|
|
|
♦ |
I,Z |
♦ |
I,Z |
♦ |
I,Z |
♦ |
I,Z |
| MB 8 SE.LSE.SE-SV BLU |
|
|
|
|
|
|
|
|
♦ |
I,Z |
♦ |
I,Z |
♦ |
I,Z |
♦ |
I,Z |
| MB 10 SE.LSE.SE-SV BLU |
|
|
|
|
|
|
|
|
♦ |
I,Z |
♦ |
I,Z |
♦ |
I,Z |
♦ |
I,Z |
| MB 12 SE-SV BLU |
|
|
|
|
|
|
|
|
|
|
♦ |
I,Z |
♦ |
I,Z |
♦ |
I,Z |
| RLS 68/M MX |
♦ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| RLS 120/M MX |
♦ |
|
♦ |
D |
|
|
|
|
|
|
|
|
|
|
|
|
| RLS 160/M MX |
|
|
|
|
|
|
|
|
♦ |
|
♦ |
D |
♦ |
E |
|
|
| RLS 190/M MZ |
|
|
|
|
|
|
|
|
♦ |
|
♦ |
D |
♦ |
E |
|
|
| RLS 250/M MZ |
|
|
|
|
|
|
|
|
♦ |
|
♦ |
D |
♦ |
E |
|
|
| RLS 300/E MX |
♦ |
D |
♦ |
I1 |
|
|
|
|
|
|
|
|
|
|
|
|
| RLS 400/E MX |
♦ |
D |
♦ |
I1 |
|
|
|
|
|
|
|
|
|
|
|
|
| RLS 500/E MX |
|
|
♦ |
I1 |
♦ |
I2 |
♦ |
I3 |
|
|
|
|
|
|
|
|
| Gi/EMME 1400 |
|
|
|
|
|
|
|
|
♦ |
|
♦ |
D |
|
|
|
|
| Gi/EMME 2000 |
|
|
|
|
|
|
|
|
♦ |
I |
♦ |
F |
♦ |
G |
|
|
| Gi/EMME 3000 |
|
|
|
|
|
|
|
|
♦ |
I |
♦ |
F |
♦ |
G |
|
|
| Gi/EMME 4500 |
|
|
|
|
|
|
|
|
♦ |
I |
♦ |
F |
♦ |
G |
|
|
| ENNE/EMME 1400 |
|
|
|
|
|
|
|
|
♦ |
|
♦ |
D |
|
|
|
|
| ENNE/EMME 2000 |
|
|
|
|
|
|
|
|
♦ |
I |
♦ |
F |
♦ |
G |
|
|
| ENNE/EMME 3000 |
|
|
|
|
|
|
|
|
♦ |
I |
♦ |
F |
♦ |
G |
|
|
| ENNE/EMME 4500 |
|
|
|
|
|
|
|
|
♦ |
I |
♦ |
F |
♦ |
G |
|
|
В левой колонке обозначена возможность использования этой газовой рампы с той или иной газовой или двухтопливной горелкой. В правой колонке указано наименование соединительного адаптера, который необходимо использовать в данной комбинации горелка-газовая рампа. Указанный адаптер является обязательным элементом комбинации горелка-газовая рампа.
Состав газовых рамп
Газовые рампы Dungs MBC 1200 SE представляют собой полный набор устройств необходимых для работы горелки, заключенных в единый корпус. Газовые рампы MBC 1900 SE. MBC 3100 SE. MBC 5000 SE также поставляются в едином корпусе за исключением газового фильтра, который соединяется с рампой посредством фланцевого соединения. Блок контроля герметичности клапанов может быть включен в стандартную комплектацию газовой рампы (версия СТ) или установлен дополнительно.
МВС 1200 SE 50 (CT) MBC 1900 SE 65 FC (CT). MBC 3100 SE 80 FC (CT). MBC 5000 SE 100 (CT)
- Газовый фильтр
- Реле минимального давления газа
- Предохранительный запорный клапан
- Блок контроля герметичности клапанов 3, 6
- Регулирующий клапан
- Стабилизатор давления газа
Технические характеристики газовой рампы Dungs MBC1200 SE
- Диапазон рабочего давления на входе в рампу от 15 до 360 мбар.
- Диапазон рабочего давления на выходе из рампы от 4 до 60 мбар.
- Температура окружающего воздуха от -15°С до +70°С (при использовании сжиженного нефтяного газа минимальная температура составляет 0°С).
- Электропитание ~ перем. ток 50Гц 230В -15% +10%. Класс защиты IP 54.
- MBC 1900 SE. MBC 3100 SE. MBC 5000 SE
- Диапазон рабочего давления на входе в рампу от 15 до 500 мбар.
- Диапазон рабочего давления на выходе из рампы от 20 до 40 мбар (MBC 1900 SE и MBC 3100 SE)
- от 40 до 80 мбар (MBC 5000 SE).
- (Если требуемое значение давления газа не попадает в этот диапазон необходимо выбрать пружину с другим диапазоном).
- Температура окружающего воздуха от -15°С до +60°С (при использовании сжиженного нефтяного газа минимальная температура составляет 0°С).
- Электропитание ~ перем. ток 50Гц 230В -15% +10%. Класс защиты IP 54.
