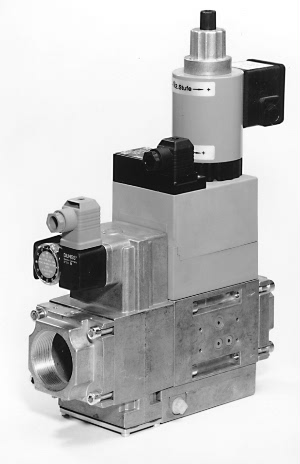

Двухступенчатые газовые мультиблоки Dungs MB ZR DLE
 |
| Артикул |
Модель |
| 3970094 |
MBZRDLE 405 |
| 3970556 |
MBZRDLE 407 |
| 3970557 |
MBZRDLE 410 |
| 3970152 |
MBZRDLE 412 |
| 3970183 |
MBZRDLE 415 |
| 3970184 |
MBZRDLE 420 |
| 3970539 |
MBZRDLE 405 |
| 3970540 |
MBZRDLE 405 |
| 3970538 |
MBZRDLE 407 |
| 3970541 |
MBZRDLE 407 |
| 3970542 |
MBZRDLE 410 |
| 3970543 |
MBZRDLE 412 |
| 3970583 |
MBZRDLE 415 |
| 3970185 |
MBZRDLE 420 CT |
|
Одно и двухступенчатые газовые мультиблоки обеспечивают стабильное давление газа перед горелкой и его подачу в требуемом количестве. При необходимости и при возникновении аварийной ситуации мультиблок обеспечивает герметичное отключение подачи газа. Мультиблоки используются с газовыми или комбинированными горелками и являются их неотъемлемой частью. Газовые мультиблоки с индексом CT в названии укомплектованы блоком контроля герметичности.
Область применения
Одноступенчатые и двухступенчатые горелки
| Модель |
MB ZR DLE 405 |
MB ZR DLE 407 |
MB ZR DLE 410 |
MB ZR DLE 412 |
MB ZR DLE 415 |
MB ZR DLE 420 |
MB ZR DLE 405 |
MB ZR DLE 405 |
MB ZR DLE 407 |
MB ZR DLE 407 |
MB ZR DLE 410 |
MB ZR DLE 412 |
MB ZR DLE 415 |
MB ZR DLE 420 CT |
| Артикул |
3970094 |
3970556 |
3970557 |
3970152 |
3970183 |
3970184 |
3970539 |
3970540 |
3970538 |
3970541 |
3970542 |
3970543 |
3970583 |
3970185 |
| RS 34/1 МZ |
♦ |
C+C1 |
♦ |
С |
♦ |
С |
♦ |
♦ |
|
♦ |
A |
|
|
|
|
|
|
|
|
| RS 44/1 МZ |
|
|
♦ |
С |
♦ |
С |
♦ |
♦ |
|
♦ |
A |
|
|
|
|
|
|
|
|
| BS 1D |
|
|
|
|
|
|
|
|
|
|
|
♦ |
|
|
|
|
|
|
|
| BS 2D |
|
|
|
|
|
|
|
|
|
|
|
|
|
♦ |
♦ |
|
|
|
|
| BS 3D |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
♦ |
♦ |
♦ |
|
|
| BS 4D |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
♦ |
♦ |
|
|
| RS5D |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
♦ |
♦ |
|
| FS5D |
♦ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| FS8D |
♦ |
|
♦ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| FS 15D |
|
|
♦ |
|
♦ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| FS20D |
|
|
♦ |
|
♦ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| RLS 28 |
|
|
♦ |
C |
♦ |
C |
♦ |
♦ |
|
♦ |
A |
|
|
|
|
|
|
|
|
| RLS 38 |
|
|
|
|
♦ |
C |
♦ |
♦ |
|
♦ |
A |
|
|
|
|
|
|
|
|
| RLS50 |
|
|
|
|
♦ |
C |
♦ |
♦ |
|
♦ |
A |
|
|
|
|
|
|
|
|
| RLS70 |
|
|
|
|
|
|
|
♦ |
C2 |
♦ |
|
|
|
|
|
|
|
|
|
| RLS100 |
|
|
|
|
|
|
|
♦ |
C2 |
♦ |
|
|
|
|
|
|
|
|
|
| RLS130 |
|
|
|
|
|
|
|
♦ * |
C2 |
|
|
|
|
|
|
|
|
|
♦ |
| GAS 9/2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
♦ |
(*) - дополнительно необходимо заказать для контроля герметичности клапанов (артикул 3010125)
В правой колонке соответствующего мультиблока указан тип соединительного адаптера который необходимо заказать при использовании этой горелки с этим мультиблоком.
Технические характеристики
| |
|
MBC |
MBD |
MB DLE - MB ZR DLE |
| 65 DLE |
120 |
| Максимальное давление газа на входе |
мбар |
65 |
360 |
360 |
360 |
| Температура окружающего воздуха |
°С |
-15°С +60"С |
-15°С +70°С |
-15°С +70°С |
| Электропитание |
Вольт |
230+10%-15% |
230 ±10% |
230 ±10% |
| Класс защиты |
IP |
54 |
54 |
54 |
| Диапазон давления на выходе |
мбар |
4-37 |
4-50 |
4-20 (*) 4 - 33 (**) |
(*) для MB (ZR) DLE 405 - 412 (*) для MB(ZR) DLE 415 - 420
Устройство мультиблоков
Двухступенчатые газовые мультиблоки типа Dungs MB ZR DLE
- Фильтр
- Реле минимального давления газа
- Стабилизатор давления газа
- Предохранительный клапан
- Двухступенчатый регулирующий клапан
- Блок контроля герметичности клапанов (в комплект поставки не входит)
- Штуцер замера давления газа перед фильтром
