Контроллеры горения Riello Mini Mk 5 Evolution, Mk 6
Функциональные возможностиУправление этапами работы горелки Обеспечивается управление этапами работы горелки как в прерывистом (с периодическими отключениями), так и непрерывном режиме функционирования. Контроль наличия пламени Контроллер горения допускает использование датчиков контроля пламени двух типов:
Управление сервоприводами Контроллер горения предусматривает возможность управления тремя (для Mini Mk 5 Evolution) и четырьмя (для Mini Mk 6) шаговыми сервоприводами с точностью настройки 0,1 градуса. Сервоприводы используются для регулирования:
Контроль герметичности газовых клапанов (только для Mini Mk 6) На газовых или двухтопливных горелках контроллер горения позволяет осуществлять контроль герметичности газовых клапанов без установки блока контроля герметичности на газовую рампу. Контроль герметичности проводится автоматически после каждого отключения и перед запуском горелки после аварийного отключения или при отключении электроэнергии. Частотное регулирование Контроллер горения Mini Mk 6 предусатривает возможность подключения инвертера (устройство для регулирования частоты вращения электродвигателя вентилятора горелки). Подобный способ регулировки позволяет значительно снизить уровень шума, производимый вентилятором горелки и потребление электроэнергии. Кислородное регулирование
Контроллеры горения Mini Mk 5 Evolution и Mini Mk 6 предусматривают возможность осуществления регулировки подачи воздуха в зависимости от содержания остаточного кислорода в дымовых газах. Подобный способ регулировки позволяет сделать процесс горения наиболее оптимальным. Для осуществления этой функции горелку необходимо укомплектовать модулем - газоанализатором E.G.A. (артикул 3010378). В комплект поставки модуля E.G.A. входит датчик для взятия проб дымовых газов (0 - 400°С) и датчик температуры. Помимо функции кислородного регулирования модуль E.G.A. обеспечивает в режиме реального времени:
Поставляются четыре вида модулей E.G.A.
Контроллеры горения Mini Mk 5 Evolution и Mini Mk 6 имеют встроен ПИД-регулятор, который поддерживает один из выходных параметров теплогенератора (температура или давление) на заданном уровне посредством изменения мощности горелки. Информация о текущем состоянии контролируемого параметра поступает на контроллер горения через датчик температуры или давления. Датчики поставляются по отдельному заказу. На дисплее контроллера горения в реальном времени отображаются следующие рабочие параметры горелки:

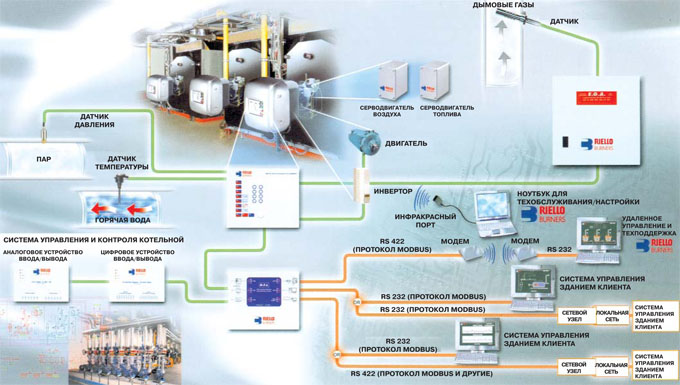

Система управления BDS (Burner Management System)
Контроллер горения AUTOFLAME позволяют создавать на основе нескольких горелок систему дистанционного управления и контроля производственных процессов котельной. Подобная система обеспечивает :
Для создания подобной системы необходимо использовать следующие устройства: Модуль D.T.I. (Data Transfer Interface - Интерфейс Передачи Данных) (артикул 3010234)
Данный электронный модуль обеспечивает обмен сигналами (аварийные, управляющие, о текущих значениях рабочих параметров и.т.д.) между другими модулями, входящими в систему мониторинга котельной (AUTOFLAME, E.G.A., модули передачи данных) и центральным диспетчерским пультом управления, расположенным в непосредственной близости от котельной. При необходимости передача сигнала возможна и на значительные расстояния посредством модемной связи. В качестве стандартного протокола обмена данными, модуль D.T.I. использует интерфейсный протокол MODUBUS (этот тип передачи данных широко используется в промышленных системах). Данный тип протокола используется в том случае, когда сигнал от датчика передается с низкой скоростью. При наличии специальной электронной интерфейсной платы, можно использовать другие протоколы передачи данных (например PROFIBUS). Напрямую или через модем информация от модуля D.T.I. передается на центральный диспетчерский пульт по линии передачи данных типа RS232 или RS422 (в том случае, если расстояние не превышает 1 километра). Используя модуль D.T.I. можно осуществлять управление каскадом до 10 теплогенераторов с центрального диспетчерского пульта управления. Цифровой модуль передачи данных (артикул 3010233)
Цифровые модули осуществляют передачу и прием сигнализирующих и управляющих сигналов. Эти данные поступают от вспомогательного оборудования котельной на удаленный пульт централизованного управления. Цифровые модули передачи данных одновременно обеспечивают:
Исходящие (управляющие) сигналы позволяют осуществлять включение или выключение вспомогательного оборудования котельной (насосы, вентиляторы, и.т.д.). Входящие (сигнализирующие) сигналы позволяют определить текущее состояние вспомогательного оборудования (включен или выключен насос, вентилятор и.т.д.) или сигнализируют о достижении аварийного значения того или иного технологического параметра (температура, давление, уровень, и.т.д.). Допускается соединение до десяти цифровых модулей передачи данных. На рисунке С показана последовательность соединения цифровых модулей, которые с помощью интерфейса D.T.I. связаны с центральным диспетчерским пультом управления. Аналоговый модуль передачи данных (артикул 3010232)
Аналоговые модули передачи данных позволяют передавать информацию о текущем значении того или иного технологического параметра (температура, давление, мощность горелки и.т.д.). Эти данные поступают на центральный диспетчерский пульт от модуля AUTOFLAME и от вспомогательного оборудования котельной. Сигнал поступает в виде силы тока в диапазоне от 4 до 20 мА или напряжения от 0 до 10 В. Через модуль может проходить 6 входящих и 6 выходящих аналоговых сигнала. Таких модулей может быть установлено до 10 шт. в одной системе. Аналоговые модули можно соединить с центральным диспетчерским пультом двумя различными способами: - "Низкоуровневое" соединение Каждый аналоговый модуль ввода/вывода передает информацию от отдельной горелки на удаленную систему централизованного управления, используя сигналы 4-20 мА или 0-10 В. Система будет работать, если каждый отдельный аналоговый модуль ввода/вывода будет запрограммирован с помощью портативного компьютера и соответствующего программного обеспечения. - "Высокоуровневое" соединение Каждый аналоговый модуль ввода/вывода передает информацию на удаленную систему централизованного управления, используя сигналы 4-20 мА или 0-10 Вольт, через интерфейс D.T.I. Можно соединить вместе до десяти аналоговых модулей ввода/вывода. Соединение между модулями Для соединения модулей между собой, необходимо использовать кабель передачи данных типа BELDEN 9501 (артикул 3010239) или аналогичный. |
