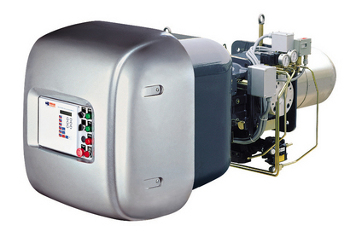

Промышленные моноблочные горелки Riello MB
 |
Артикул |
Модель |
Мощность кВт |
Газ |
3786100 |
MB 6 SE FR |
1186/3558 - 6000 |
3786105 |
MB 6 SE FL |
1186/3558 - 6000 |
3786200 |
MB 8 SE FR |
1300/3300 - 8600 |
3786205 |
MB 8 SE FL |
1300/3300 - 8600 |
3786300 |
MB 10 SE FR |
1185/4000 - 9580 |
3786305 |
MB 10 SE FL |
1185/4000 - 9580 |
Газ с низкими выбросами NOx |
3896500 |
MB 6 SE BLU FR |
1100/3600 - 6900 |
3896505 |
MB 6 SE BLU FL |
1100/3600 - 6900 |
3897900 |
MB 8 SE BLU FR |
1300/3450 - 8300 |
3897905 |
MB 8 SE BLU FL |
1300/3450 - 8300 |
3896600 |
MB 10 SE BLU FR |
1100/4068 - 9200 |
3896605 |
MB 10 SE BLU FL |
1100/4068 - 9200 |
3896700 |
MB 12 SE BLU FR |
1500/4880 - 10400 |
3896705 |
MB 12 SE BLU FL |
1500/4880 - 10400 |
3896520 |
MB 6 SV BLU FR |
1100/3600 - 5600 |
3896525 |
MB 6 SV BLU FL |
1100/3600 - 5600 |
3897920 |
MB 8 SV BLU FR |
1300/3450 - 8300 |
3897925 |
MB 8 SV BLU FL |
1300/3450 - 8300 |
3896620 |
MB 10 SV BLU FR |
1100/4000 - 8800 |
3896630 |
MB 10 SV BLU FL |
1100/4000 - 8800 |
3896720 |
MB 12 SV BLU FR |
1500/4800 - 10050 |
3896725 |
MB 12 SV BLU FL |
1500/4800 - 10050 |
3897960 |
MB 8 SM BLU |
1300/3450 - 8300 |
3896660 |
MB 10 SM BLU |
1100/4068 - 9200 |
3896760 |
MB 12 SM BLU |
1500/4800 - 10400 |
3896540 |
MB 6 SP BLU |
1634/3600 - 5900 |
3897940 |
MB 8 SP BLU |
1567/3450 - 8300 |
3896640 |
MB 10 SP BLU |
2050/4000 - 9200 |
3896740 |
MB 12 SP BLU |
1960/4880 - 10400 |
Диз. топливо |
3478000 |
MB 4 LE FR |
1070/2375 - 4092 |
3478005 |
MB 4 LE FL |
1070/2375 - 4092 |
3478100 |
MB 6 LE FR |
1186/3558 - 6000 |
3478105 |
MB 6 LE FL |
1186/3558 - 6000 |
3478200 |
MB 8 LE FR |
1450/3300 - 9000 |
3478205 |
MB 8 LE FL |
1450/3300 - 9000 |
3478300 |
MB 10 LE FR |
1200/4000 - 10000 |
3478305 |
MB 10 LE FL |
1200/4000 - 10000 |
Газ / диз. топливо |
3486100 |
MB 6 LSE FR |
1185/3558 - 6000 |
3486105 |
MB 6 LSE FL |
1185/3558 - 6000 |
3486200 |
MB 8 LSE FR |
1300/3300 - 8600 |
3486205 |
MB 8 LSE FL |
1300/3300 - 8600 |
3486300 |
MB 10 LSE FR |
1185/4000 - 9580 |
3486305 |
MB 10 LSE FL |
1185/4000 - 9580 |
|
Промышленные моноблочные модуляционные горелки серии MB разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Горелки серии MB выпускаются в следующих версиях:
- MB SE (природный и сжиженный нефтяной газ, контроллер горения);
- MB SE BLU (природный и сжиженный нефтяной газ с низкими выбросами оксидов азота Low NOx, контроллер горения);
- MB SV BLU (природный и сжиженный нефтяной газ с низкими выбросами оксидов азота Low NOx, контроллер горения, частотное регулирование оборотов электродвигателя вентилятора горелки);
- MB SM BLU (природный и сжиженный нефтяной газ с низкими выбросами оксидов азота Low NOx, механический кулачек)
- MB SP BLU (природный и сжиженный нефтяной газ с низкими выбросами оксидов азота Low NOx, пропорциональный газовый клапан);
- MB LE (дизельное топливо, контроллер горения);
- MB LSE (комбинированные газ - дизельное топливо, контроллер горения).
Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне, а также высокий среднесезонный КПД теплофикационной установки в целом. Горелки выпускаются как с правосторонней подачей топлива (FR), так и с левосторонней подачей топлива (FL). Эта серия горелок включает в себя пять типоразмеров мощностью от 1000 до 10400 кВт.
Технические характеристики
Модель |
|
MB 6SE |
MB 6SE |
MB 8SE |
MB 8SE SM BLU |
MB 10SE |
MB 10SE SM BLU |
MB 12SE SM BLU |
BLU |
Тип регулирования |
|
Модуляционный |
Коэффициент модуляции при максимальной мощности |
|
5 : 1 |
Тип серводвигателя |
|
MM 10004(воздух) MM 10005 (газ) |
Мощность |
кВт |
1185/3558 - 6000 |
1100/3630 - 6900 |
1300/3300 - 8600 |
1300/3450 - 8300 |
1185/4000 - 9580 |
1100/4068 - 9200 |
1500/4880 - 10400 |
|
Мкал/ч |
1019/3059 - 5160 |
946/3096 - 5933 |
1117/2958 - 7395 |
1117/2966 - 7137 |
1019/3440 - 8239 |
946/3498 - 7912 |
1290/4196 - 8942 |
Рабочая температура |
°С мин/макс |
0 / 40 |
Низшая теплотворная способность газа |
кВт-ч/нм3 |
10 |
Плотность газа |
кг/нм3 |
0,71 |
Расход газа |
нм3/ч |
119/356 - 600 |
110/363 - 690 |
130/330 - 860 |
130/345 - 830 |
119/400 - 958 |
110/407 - 920 |
150/488 - 1140 |
Вентилятор |
Тип |
Центробежный с S-образными лопастями |
Температура воздуха |
Макс. °С |
60 |
Электропитание |
Фазы/Гц/В |
3N/50/400 (±10%) |
Вспомогат. электропитание |
Фазы/Гц/В |
1/50/230 (±10%) |
Автомат горения |
Тип |
LFL 1.333 |
Общая электрическая мощность |
кВт |
16 |
18 |
22 |
27 |
Вспомогательная электрическая мощность |
кВт |
0,7 |
Степень защиты |
IP |
40 |
Номинальный ток двигателя вентилятора |
А |
46,7-27 |
32 |
34 |
49 |
Пусковой ток двигателя вентилятора |
А |
7,6 х Iном |
8,1 х Iном |
Степень защиты двигателя вентилятора |
IP |
55 |
Трансформатор розжига |
V1-V2 |
230 В - 2х5 кВ |
|
I1-I2 |
1,9 А - 30 мА |
Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
Звуковое давление |
дБ( А) |
85 |
88 |
Выбросы CO |
мг/кВт-ч |
<15 |
<10 |
<15 |
<10 |
<15 |
<10 |
<10 |
Выбросы NOx |
мг/кВт-ч |
<150 |
<80 |
<150 |
<80 |
<150 |
<80 |
<80 |
Модель |
|
MB 4LE |
MB 6LE |
MB 6LSE |
MB 8LE |
MB 8LSE |
MB 10LE |
MB 10LSE |
Тип регулирования |
|
Модуляционный |
Коэффициент модуляции при максимальной мощности |
|
5 : 1 |
Тип серводвигателя |
|
MM 10004 |
Мощность |
кВт |
1070/2375 - 4092 |
1186/3558 - 6000 |
1185/3558 - 6000 |
1450/3300 - 9000 |
1300/3300 - 8600 |
1200/4000 - 10000 |
1185/4000 - 9580 |
|
Мкал/ч |
920/2042 - 3518 |
1019/3059 - 5159 |
1019/3058 - 5159 |
1246/2838 - 7739 |
1117/2838 - 7395 |
1032/3440 - 8600 |
1019/3440 - 8239 |
Рабочая температура |
°С мин/макс |
0 / 40 |
Дизельное топливо |
Низшая теплотворная способность |
кВт-ч/кг |
11,8 |
Вязкость (при 20°С) |
мм2/с (сСт) |
4-6 |
Расход |
кг/ч |
90/201 - 346 |
100/301 - 508100/301 - 506 |
123/280-763110/280-729 |
101/337-843 |
100/337-808 |
Насос |
Тип |
|
TA5 C |
VBHR G |
Производительность |
кг/ч |
1000 (при 25 бар) |
1390 (при 30 бар) |
Давление распыления |
бар |
25 |
Количество форсунок |
|
1 (модуляционная) |
Максимальная температура топлива |
°С |
50 |
Низшая теплотворная способность газа |
кВт-ч/нм3 |
10 |
Плотность газа |
кг/нм3 |
0,71 |
Расход газа |
нм3/ч |
- |
- |
119/356-600 |
- |
130/330-860 |
- |
119/400-958 |
Вентилятор |
Тип |
Центробежный с S-образными лопастями |
Температура воздуха |
Макс. °С |
60 |
Электропитание |
Фазы/Гц/В |
3N/50/230-400 (±10%) |
Вспомогат. электропитание |
Фазы/Гц/В |
1/50/230 (±10%) |
Автомат горения |
Тип |
LAL 2.25 |
LAL 2.25 |
LFL 1.333 |
LAL 2.25 |
LFL 1.333 |
LAL 2.25 |
LFL 1.333 |
Общая электрическая мощность |
КВт |
16 |
18 |
21.5 |
25.5 |
Вспомогательная электрическая мощность |
кВт |
0,8 |
Степень защиты |
IP |
40 |
Мощность электродвигателя вентилятора |
кВт |
11 |
13 |
15 |
18.4 |
Номинальный ток двигателя вентилятора |
А |
38-22 |
46,7-27 |
32 |
34 |
Пусковой ток двигателя вентилятора |
А |
7,3 х Iном |
7,6 х Iном |
8.1 х Iном |
Степень защиты двигателя вентилятора |
IP |
55 |
Мощность электродвигателя насоса |
кВт |
1,5 |
3 |
Номинальный ток двигателя насоса |
А |
6,4 - 3.7 |
6.7 |
Пусковой ток двигателя насоса |
А |
5 х Iном |
7 х Iном |
Степень защиты двигателя насоса |
IP |
55 |
Трансформатор розжига |
V1-V2 |
230 В - 2х6 кВ |
|
I1-I2 |
2,3 А - 35 мА |
Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
Звуковое давление |
дБ( А) |
82 |
85 |
85 |
87 |
88 |
87 |
88 |
Дизельное топливо
|
Выбросы СО |
мг/кВт-ч |
<15 |
Сажевое число |
№ по Бахараху |
<1 |
Выбросы СхНу |
мг/кВт-ч |
<10 (после первых 20 секунд работы) |
Выбросы NOх |
мг/кВт-ч |
<230 |
Газ
|
Выбросы СО |
мг/кВт-ч |
- |
- |
<15 |
- |
<15 |
- |
<15 |
Выбросы NOх |
мг/кВт-ч |
- |
- |
<150 |
- |
<150 |
- |
<150 |
Модель |
|
MB 6 SV BLU |
MB 6 SP BLU |
MB 8 SV BLU |
MB 8 SP BLU |
MB 10 SV BLU |
MB 10 SP BLU |
MB 12 SV BLU |
MB 12 SP BLU |
Тип регулирования |
|
Модуляционный |
Коэффициент модуляции при максимальной мощности |
|
5 - 1 |
4 - 1 |
5 - 1 |
4 - 1 |
5 - 1 |
4 - 1 |
5 - 1 |
4 - 1 |
Тип серводвигателя |
|
MM 10004 |
SQM 10 |
MM 10004 |
SQM 10 |
MM 10004 |
SQM 10 |
MM 10004 |
SQM 10 |
Мощность |
кВт |
1100/3600 - 5600 |
1634/3600 - 5900 |
1300/3450 - 8300 |
1567/3450 - 8300 |
1100/4000 - 8800 |
2050/4000 - 9200 |
1500/4800 - 10050 |
1960/4880 - 10400 |
Мкал/ч |
946/3095 - 4815 |
1405/3095 - 5073 |
1117/2966 - 7137 |
1347/2966 - 7137 |
946/3439 - 7567 |
1763/3439 - 7911 |
1290/4127 - 8641 |
1685/4196 - 8942 |
Низшая теплотворная способность газа |
кВт-ч/нм3 |
10 |
Плотность газа |
кг/нм3 |
0,71 |
Расход газа |
нм3/ч |
110/360 - 560 |
163/360 - 590 |
130/345 - 830 |
157/345 - 830 |
110/400 - 880 |
205/400 - 920 |
150/480 - 1005 |
196/488 - 1040 |
Вентилятор |
Тип |
Центробежный с S-образными лопастями |
Температура воздуха |
Макс. °С |
60 |
Электропитание |
Фазы/Гц/В |
3N/50/230-400 (±10%) |
3N/50/400 (±10%) |
Вспомогат. электропитание |
Фазы/Гц/В |
1/50/230 (±10%) |
Автомат горения |
|
встроен в менеджер горения |
LGK 16.333 A27 |
встроен в менеджер горения |
LGK 16.333 A27 |
встроен в менеджер горения |
LGK 16.333 A27 |
встроен в менеджер горения |
LGK 16.333 A27 |
Общая электрическая мощность |
кВт |
16 |
16 |
22 |
19,5 |
25 |
23 |
27 |
26 |
Вспомогательная электрическая мощность |
кВт |
0,8 |
Степень защиты |
IP |
40 |
Мощность электродвигателя вентилятора |
кВт |
15 |
18.4 |
22 |
25 |
Номинальный ток двигателя вентилятора |
А |
47 - 27 |
32 |
34 |
49 |
Пусковой ток двигателя вентилятора |
А |
7,6 х Iном |
8,1 х Iном |
Степень защиты двигателя вентилятора |
IP |
55 |
Трансформатор розжига |
V1-V2 |
230 В - 2х5 кВ |
|
I1-I2 |
1,9 А - 30 мА |
Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
Звуковое давление |
дБ( А) |
85 |
85,4 |
85,4 |
87,9 |
85,4 |
87,9 |
85,4 |
87,9 |
Газ Выбросы СО |
мг/кВт-ч |
<10 |
Выбросы NOх |
мг/кВт-ч |
<80 (3 класс EN 676) |
Стандартная комплектация
- Прокладка для газового фланца - 1шт. (только для MB SE, MB SE BLU, MB SM BLU, MB SV BLU, MB SP BLU, MB LSE)
- Болты для присоединения газового фланца - 8шт. (только для MB SE, MB SE BLU, MB SM BLU, MB SV
- BLU, MB SP BLU, MB LSE)
- Теплоизолирующая прокладка - 1шт.
- Болты для крепления горелки к котлу - 4шт.
- Гибкие топливные шланги - 2шт. (только для MB LE, MB LSE)
- Штуцеры для присоединения жидкого топлива (1' нар.резьба) - 2шт. (только для MB LE, MB LSE)
- Прокладки для присоединения топливных шлангов - 2шт. (только для MB LE, MB LSE)
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Подача топлива на горелки
Подача газа (для горелок MB SE, MB SEBLU, MB SM BLU, MB SVBLU, MB SP BLUи MB LSE)
На горелках серии MB SE, MB SEBLU, MB SM BLU, MB SVBLU, MB LSE установлена дроссельная газовая заслонка, управляемая серводвигателем.
Подача газа на горелку может осуществляться как справой, так и с левой стороны, в зависимости от требований конкретной системы. На горелке установлено реле максимального давления газа, которое останавливает горелку, если давление в питающем газопроводе превысит допустимый уровень.
С горелками серии MB SE, MB SEBLU, MB SM BLU, MB SVBLU, MB LSE используются одноступенчатые газовые рампы, оснащенные блоком контроля герметичности клапанов серии MBC: Dungs МВС 1200 SE 50 CT, Dungs MBC1900 SE 65 FCCT, Dungs MBC 3100 SE80 FC CT, Dungs MBC5000 SE 100 FCCT.
На горелках серии MB SPBLU используется пропорциональный газовый клапан. Этот клапан позволяет поддерживать неизменное оптимальное соотношение расхода газа и воздуха во всем диапазоне работы горелки в зависимости от вырабатываемой мощности. Специальными импульсными трубками пропорциональный газовый клапан соединен с головкой горелки (давление воздуха), камерой сгорания (давление в камере сгорания) и газопроводом между клапаном и горелкой (давление газа). При необходимости уменьшить или увеличить мощность горелки, серводвигатель изменяет положение воздушной заслонки, вследствие чего изменяется давление воздуха на головке горелки и давление в камере сгорания. Учитывая изменившиеся параметры, газовый клапан через мембрану и систему рычагов устанавливает расход газа, соответствующий текущему расходу воздуха. Конструкция пропорционального клапана позволяет отказаться от использования в газовой рампе отдельного стабилизатора давления газа. С горелками серии MB SPBLU используются следующие газовые рампы: Dungs VGDF65, Dungs VGDF80, Dungs VGDF100, Dungs VGDF125. Они могут быть укомплектованы блоком контроля герметичности артикул (3010367) (заказывается отдельно).
Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт. Установка газовой рампы и подача газа может осуществляться как с правой, так и с левой стороны от горелки. Соединение горелки и газовой рампы осуществляется через переходник (адаптер).
Подача дизельного топлива (для горелок MB LE и MB LSE)
Горелки серии MB LEи MB LSEоборудованы топливным насосом с независимым электроприводом. Помимо этого на горелке установлено два предохранительных топливных клапана (на подающем и обратном топливопроводе). Для отключения горелки при возникновении перебоев с подачей топлива на подающем топливопроводе установлено реле минимального давления топлива, а на обратном топливопроводе - реле максимального давления топлива. Для распыления топлива используется одна форсунка со встроенным игольчатым клапаном. Номинал форсунки определяется на основе максимальной рабочей мощности горелки. На обратном топливопроводе установлен регулирующий клапан, управляемый сервоприводом. Клапан с высокой точностью обеспечивает нужный расход топлива через форсунку в зависимости от мощности горелки.
Подача воздуха для горения
На горелках серии МВ установлены вентиляторы с S-образными лопастями, которые обладают высокой производительностью. Они устанавливаются на одной оси с головкой горелки. Звукопоглащающие материалы, используемые при изготовлении горелки, позволяют свести к минимуму уровень шума и обеспечить требуемые производительность и напор.
Воздушная заслонка управляется высокоточным серводвигателем, обеспечивая оптимальное соотношение топливо-воздух. Горелки серии MB SV BLU комплектуются "инвертором". Инвертор позволяет осуществлять регулировку подачи воздуха на горение не изменением положения воздушной заслонки, а изменением частоты вращения вентилятора. Благодаря использованию инвертора, значительно снижается уровень шума, особенно при работе на минимальной мощности. Помимо этого экономится значительное количество электроэнергии, потребляемой вентилятором.
Дополнительные принадлежности
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии MB SM BLUи MB SPBLU необходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).
Модулятор |
Датчик |
Тип |
Артикул |
Тип |
Диапазон |
Артикул |
RWF40 RWF40* |
3010356 3010357 |
Температурный РТ100 |
-100+500°С |
3010110 |
|
|
Давления 4-20мА |
0-2,5 бар |
3010213 |
|
|
Давления 4-20мА |
0-16 бар |
3010214 |
* имеет дополнительный модуляционный выход и интерфейс для RS 485 |
Датчики температуры и давления
Контроллер горения AUTOFLAME может управлять горелкой в режиме модуляции при наличии датчиков. Датчики выбираются в зависимости от величины и вида контролируемого параметра на теплогенераторе.
MB SE - SE BLU - SV BLU - LE - LSE |
Тип |
Диапазон |
Артикул |
Температурный |
0 - +400°С |
3010187 |
Давления |
0 - 3 бар |
3010246 |
Давления |
0 - 18 бар |
3010186 |
Давления |
0 - 30 бар |
3010188 |
Подставка для горелки
Подставка предназначена для упрощения технического обслуживания горелки. С помощью подставки можно демонтировать горелку, не пользуясь автопогрузчиком.
Горелка |
Артикул |
MB 4 - 12 |
3010385 |
Комплект для работы на сжиженном нефтяном газе (для горелок MB SE - LSE)
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
Горелка |
Артикул |
MB 4 SE - LSE |
3010189 |
MB 6 SE - LSE |
3010190 |
MB 8-10 SE - LSE |
3010296 |
Форсунки для дизельного топлива (для горелок MB LE- LSE)
В горелках серии MB используются специальные форсунки с игольчатым клапаном. Форсунка выбирается для максимального расхода топлива с округлением в большую сторону.
Внимание! Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указаны форсунка и максимальный расход топлива через нее.
Горелка |
Максим. расход топлива
через форсунку кг/час |
Артикул |
Артикул |
Fluidics |
Bergonzo |
MB 4 LE |
200 |
3045438 |
3009800 |
|
225 |
3045440 |
3009801 |
|
250 |
3045442 |
3009802 |
|
275 |
3045444 |
3009803 |
|
300 |
3045446 |
3009804 |
|
325 |
3045448 |
3009805 |
MB 6 LE -LSE |
350 |
3045450 |
3009806 |
|
375 |
3045452 |
3009807 |
|
400 |
3045454 |
3009808 |
|
425 |
3045455 |
3009809 |
|
450 |
3045456 |
3009810 |
|
475 |
3045457 |
3009811 |
|
500 |
3045458 |
3009812 |
MB 8 LE -LSE |
300 |
3045446 |
3009804 |
|
325 |
3045448 |
3009805 |
|
350 |
3045450 |
3009806 |
|
375 |
3045452 |
3009807 |
|
400 |
3045454 |
3009808 |
|
425 |
3045455 |
3009809 |
|
450 |
3045456 |
3009810 |
|
475 |
3045457 |
3009811 |
|
500 |
3045458 |
3009812 |
MB 8 LE -LSE |
525 |
3045459 |
3009813 |
|
550 |
3045460 |
3009814 |
|
575 |
3045461 |
3009815 |
|
600 |
3045462 |
3009816 |
|
650 |
3045463 |
3009817 |
|
700 |
3045464 |
3009818 |
MB 10 LE - LSE |
400 |
3045454 |
3009808 |
|
425 |
3045455 |
3009809 |
|
450 |
3045456 |
3009810 |
|
475 |
3045457 |
3009811 |
|
500 |
3045458 |
3009812 |
|
525 |
3045459 |
3009813 |
|
550 |
3045460 |
3009814 |
|
575 |
3045461 |
3009815 |
|
600 |
3045462 |
3009816 |
|
650 |
3045463 |
3009817 |
|
700 |
3045464 |
3009818 |
|
750 |
3045465 |
3009819 |
|
800 |
- |
3009820 |
|
850 |
- |
3009821 |
|
900 |
- |
3009822 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
Горелка |
Среднее снижение шума (дБ) |
Артикул |
MB 4-6-8-10-12 |
10 |
3010401 |
