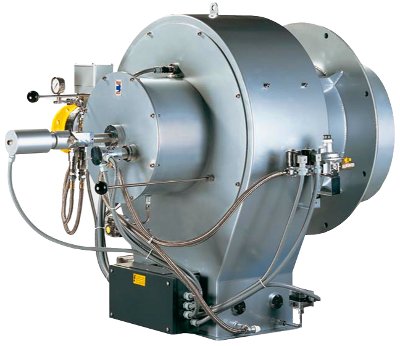

Промышленные горелки Riello ER
 |
Артикул |
Мощность кВт |
ER 4 |
540/2500 - 4000 |
ER 6 |
840/4000 - 6000 |
ER 9 |
1250/6000 - 9000 |
ER 12 |
1750/9000 - 12000 |
ER 16 |
2350/12000 - 16000 |
ER 20 |
3000/16000 - 20000 |
ER 25 |
3500/20000 - 25000 |
ER 32 |
4000/25000 - 32000 |
|
Промышленные блочные горелки серии ER предназначены для установки на теплогенераторах промышленного и теплофикационного назначения c укороченной камерой сгорания (например водотрубные водогрейные и паровые котлы) или установках для нестандартных технологических процессов с экстремальными окружающими условиями. Низкие выбросы оксидов азота позволяют использовать их на объектах с ограничениями по выбросам вредных веществ в окружающую среду.
Блочная конфигурация горелок данной серии обеспечивает возможность создания гибких теплотехнических систем с технологическими параметрами максимально подходящими к требуемым. В качестве модулей используются следующие элементы горелки: газовая рампа (для высокого и среднего и низкого давления), блок подготовки жидкого топлива, дутьевой вентилятор, пульт управления. Используемые виды топлива: газ (природный и сжиженный нефтяной), дизельное топливо, мазут. Эта серия горелок включает в себя восемь типоразмеров мощностью от 2500 до 32000 кВт.
Функциональные характеристики
- настройка и обслуживание горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую рампу)(для газовых и комбинированных моделей);
- сниженные выбросы оксидов азота (при работе на дизельном топливе и газе);
- возможность использования компонентов горелки (вентилятор, блок подготовки жидкого топлива, пульт управления) наиболее подходящих для конкретных требуемых условий;
- возможность использования для горения воздуха подогретого до 150°С (установки с высокотемпературными теплоносителями);
- возможность применения горелок в экстремальных окружающих условиях (пыль, влажность, и.т.д.);
- низкие потери давления на головке горелки позволяют использовать вентилятор меньшей мощности.
Технические характеристики
Модель |
|
ER 4 |
ER 6 |
ER 9 |
ER 12 |
ER 16 |
ER 20 |
Тип регулирования |
|
Модуляционный |
Коэффициент модуляции при максимальной мощности |
Природный газ |
|
1 :6 |
Сжиженный нефтяной газ |
|
1:5 |
Дизельное топливо |
|
1 :4 |
Мазут |
|
1 :3 |
Серводвигатель Тип |
|
MM 10004 - MM 10005 |
Мощность |
Природный газ |
кВт |
540/2500 - 4000 |
840/4000 - 6000 |
1250/6000 - 9000 |
1750/9000 - 12000 |
2350/12000 - 16000 |
3000/16000 - 20000 |
Мкал/ч |
464/2150 - 3440 |
722/3440 - 5160 |
1075/5160 - 7740 |
1505/7740 - 10320 |
2021/10320 - 13760 |
2580/13760 - 17200 |
Сжиженный нефтяной газ |
кВт |
650/2500 - 4000 |
1000/4000 - 6000 |
1500/6000 - 9000 |
2100/9000 - 12000 |
2800/12000 - 16000 |
3600/16000 - 20000 |
Мкал/ч |
559/2150 - 3440 |
860/3440 - 5160 |
1290/5160 - 7740 |
1806/7740 - 10320 |
2408/10320 - 13760 |
3096/13760 - 17200 |
Дизельное топливо |
кВт |
820/2500 - 4000 |
1250/4000 - 6000 |
1870/6000 - 9000 |
2600/9000 - 12000 |
3500/12000 - 16000 |
4500/16000 - 20000 |
Мкал/ч |
705/2150 - 3440 |
1075/3440 - 5160 |
1608/5160 - 7740 |
2236/7740 - 10320 |
3010/10320 - 13760 |
3870/13760 - 17200 |
Мазут |
кВт |
110/2500 - 4000 |
1700/4000 - 6000 |
2500/6000 - 9000 |
3500/9000 - 12000 |
4700/12000 - 16000 |
6000/16000 - 20000 |
Мкал/ч |
946/2150 - 3440 |
1462/3440 - 5160 |
2150/5160 - 7740 |
3010/7740 - 10320 |
4042/10320 - 13760 |
5160/13760 - 17200 |
Рабочая температура |
°С мин/макс |
- 15 / 60 |
Дизельное топливо |
Низшая теплотворная способность |
кВт - ч/кг |
11,8 |
|
ккал/кг |
10200 |
Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
Расход |
кг/ч |
69/211 - 337 |
105/337 - 506 |
158/506 - 759 |
219/759 - 1012 |
295/1012 - 1349 |
379/1349 - 1686 |
Макс. температура |
°С |
50 |
Мазут |
Низшая теплотворная способность |
кВт - ч/кг |
11,1 - 11,3 |
ккал/кг |
9545 - 9720 |
Максимальная вязкость при 50°C |
°E |
65 |
Расход |
кг/ч |
98/223 - 357 |
152/357 - 536 |
223/536 - 803 |
312/803 - 1071 |
420/1071 - 1428 |
536/1428 - 1786 |
Макс. температура |
°С |
140 |
Низшая теплотворная способность природного газа |
кВт - ч/нм3 |
10 |
Плотность природного газа |
кг/нм3 |
0,71 |
Расход природного газа |
нм3/ч |
54/250400 |
84/400 - 600 |
125/600 - 900 |
175/900 - 1200 |
235/1200 - 1600 |
300/1600 - 2000 |
Вентилятор |
Тип |
Центробежный с S - образными лопастями |
Макс. температура воздуха |
°С, макс. |
150 |
Электропитание |
Фазы/Гц/В |
1/50 - 60/230 |
Вспомогательная эл. мощность |
кВт |
0,63 |
Степень защиты |
IP |
54 |
Трансформатор розжига |
V1 - V2 |
230 В - 1х8кВ |
|
I1 - I2 |
1,4 А - 30 мА |
Работа |
|
прерывистая (по крайней мере 1 остановка каждые 24 часа) |
Дизельное топливо |
Выбросы СО |
мг/кВт - ч |
<110 |
Сажевое число |
№ по Бахараху |
<1 |
Выбросы NOх |
мг/нм3 |
<185 (2 класс EN 267) |
Мазут |
Выбросы СО |
мг/кВт - ч |
Зависит от количества топлива |
Сажевое число |
№ по Бахараху |
Зависит от количества топлива |
Выбросы NOх |
мг/нм3 |
Зависит от количества топлива |
Газ |
Выбросы СО |
мг/кВт - ч |
<100 |
Выбросы NOх |
мг/кВт - ч |
<120 (3 класс EN 676) |
Стандартная комплектация
- Винты для крепления фланца горелки к котлу
- Теплоизолирующая прокладка
- Винты для крепления фланца газовой рампы к горелке (только в газовых и комбинированных моделях TI)
- Прокладка для газового фланца (только в газовых и комбинированных моделях TI)
- Инструкция по монтажу, эксплуатации и техническому обслуживанию
- Спецификация запасных частей
Подача жидкого топлива
Гидравлическая схема горелок серии ER состоит из двух основных блоков. Первый блок расположен на самой горелке и представляет собой набор устройств для контроля и регулирования расхода топлива. Второй блок - блок подготовки топлива устанавливается отдельно от горелки и представляет собой насосный агрегат с набором вспомогательного оборудования. Блок подготовки обеспечивает предварительную очистку топлива и подачу его в головку горелки с необходимым давлением. Для использования топлива с высокой вязкостью (например мазут) блок подготовки топлива комплектуется группой подогрева топлива.
Подача газообразного топлива
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии ERустановлена дроссельная газовая заслонка. Этой заслонкой управляет серводвигатель. С горелками этой серии используются одноступенчатые газовые рампы низкого давления (максимальное рабочее давление 500 мбар) и регуляторы высокого давления (максимальное рабочее давление 5 - 12 бар). Подача газа может осуществляться как с правой, так и с левой стороны от горелки.
Подача воздуха на горение
Подача воздуха на горение осуществляется отдельно стоящим центробежным вентилятором. Параметры вентилятора выбираются проектной организацией в зависимости от максимальной мощности горелки и аэродинамического сопротивления газовоздушного тракта теплогенератора.
Горелки серии ER оборудованы двумя воздушными заслонками для первичного и вторичного воздуха, управляемыми отдельными сервоприводами. Регулирование подачи воздуха осуществляется изменением положения воздушной заслонки при изменении мощности горелки.
Подача вторичного воздуха осуществляется вдоль оси горелки через завихритель, что позволяет поддерживать и изменять форму факела.
