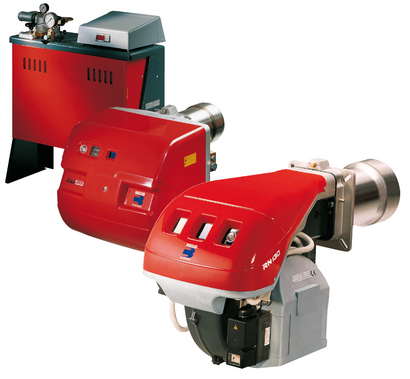

Мазутные двухступенчатые горелки Riello RN
 |
| Артикул |
Модель |
Мощность кВт |
| 3433200.1 |
RN 28 |
114/228 - 342 |
| 3433300.2 |
RN 38 |
136/237 - 456 |
| 3434100.2 |
RN 50 |
171/342 - 570 |
| 3434100.3 |
RN 70 |
228/456 - 798 |
| 3434200.3 |
RN 100 |
342/684 - 1140 |
| 3434300.3 |
RN 130 |
456/912 - 1481 |
|
Двухступенчатые мазутные горелки серии RN разработаны для использования с теплогенераторами средней мощности. Серия RN включает в себя шесть типоразмеров горелок мощностью от 114 до 1481 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- удобство монтажа благодаря разделению гидравлической и механической части горелки (оборудование горелки, отвечающее за подготовку и подачу топлива, вынесено в отдельный топливный шкаф BAG, который входит в комплект поставки);
- наличие воздушной заслонки, закрывающейся при остановке горелки (предотвращает потери тепла через дымоход теплогенератора)
- пониженный уровень шума.
Технические характеристики
| Модель |
|
RN 28 |
RN 38 |
RN 50 |
RN 70 |
RN 100 |
RN 130 |
| Тип регулирования |
|
Двухступенчатый |
| Мощность |
кВт |
114/228-342 |
136/237-456 |
171/342-570 |
228/456-798 |
342/684-1140 |
456/912-1481 |
| |
Мкал/ч |
98/196-294 |
117/235-392 |
147/294-490 |
196/392-686 |
294/588-980 |
392/784-1274 |
| Расход топлива |
кг/ч |
10/20-30 |
12/24-40 |
15/30-50 |
20/40-70 |
30/60-100 |
40/80-130 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность |
кВт-ч/кг |
11,16 |
| |
ккал/кг |
9600 |
| Максимальная вязкость |
°Е при 50°C |
20 |
| Производительность насоса при 20 бар |
кг/ч |
65 |
100 |
170 |
| Количество форсунок |
|
2 |
| Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
| Макс. температура воздуха |
°С |
60 |
| Электропитание |
Фазы/Гц/Вольт |
3N/50/230-400-(±10%) |
| Общая электрическая мощность |
кВт |
3,8 |
5,1 |
5,5 |
9,8 |
10,2 |
11 |
| Степень защиты |
IP |
44 |
| Мощность электродвигателя вентилятора |
кВт |
0,25 |
0,45 |
0,65 |
1,1 |
1,5 |
2,2 |
| Напряжение |
В |
230-400 |
| Номинальный ток двигателя |
А |
2,1 |
2-1,2 |
3-1,7 |
4,8-2,8 |
5,9-3,4 |
8,8-5,1 |
| Пусковой ток двигателя |
А |
4,8 |
9,5-5,5 |
13,8-8 |
22,7-13,2 |
29,4-17 |
60,8-35,2 |
| Частота вращения двигателя вентилятора |
об/мин |
2800 |
| Мощность электродвигателя насоса |
кВт |
250 |
320 |
| Напряжение |
В |
230-400 |
| Номинальный ток двигателя |
А |
1,55-09 |
| Пусковой ток двигателя |
А |
3,9-2,3 |
6,8-3,93 |
| Частота вращения двигателя насоса |
об/мин |
1400 |
| Мощность подогревателей мазута |
кВт |
2,8 |
4,2 |
8,4 |
| Трансформатор розжига |
V1-V2 |
230 В - 2х5 кВ |
| |
I1-I2 |
1,9 А - 30 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ(А) |
68 |
70 |
75 |
77 |
78,5 |
Стандартная комплектация
- Гибкие топливные шланги - 2шт.
- Теплоизоляция для топливных шлангов
- Штуцеры для гибких топливных шлангов - 2шт.
- Теплоизолирующая прокладка для фланца горелки - 1шт.
- Винты для крепления фланца горелки к котлу - 4шт.
- Кабельные сальники - 3 (для RN 28) - 4 (для RN 38-50)
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Гидравлические схемы подачи топлива
Максимальная вязкость используемого топлива не должна превышать 20°E при 50°С.
В грелках серии RN осуществлено разделение гидравлической и механической частей горелки. Гидравлическая часть, отвечающая за подготовку и перекачку топлива, вынесена в отдельно стоящий топливный шкаф - BAG. Благодаря этому, обеспечивается легкость монтажа и обслуживания горелки. Выпускается три типоразмера топливных шкафа: BAG 40 (для горелки RN28), BAG 50 (для горелок RN38-50), BAG 130 (для горелок RN 70-100-130). Использование топливного шкафа BAG с горелками серии RN является необходимым и обязательным условием.
Подача воздуха для горения
Регулировка подачи воздуха для горения осуществляется изменением положения воздушной заслонки, управляемой сервоприводом. Заслонка изменяет свое положение при переходе горелки со ступени на ступень и закрывается при остановке горелки.
Дополнительные принадлежности
Форсунки
Для работы горелок серии RN требуется установить две форсунки. Номинал форсунки определяется на основе максимальной рабочей мощности горелки и распределения этой мощности между 1-й и 2-й ступенью (обычно выбираются форсунки одинакового номинала).
Внимание! Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.
| Угол распыления 45° |
| Горелка |
Номинал форсунки GPH |
Расход топлива
через форсунку (кг/час) при 22,5 бар |
Артикул |
| RN 28 - 38 |
2.00 |
11,3 |
3043121 |
| RN 28 - 38 - 50 |
2.25 |
12,7 |
3043131 |
| RN 38 - 50 |
2.50 |
14,1 |
3043141 |
| RN 38 - 50 |
3.00 |
16,9 |
3043151 |
| RN 50 - 70 |
3.50 |
19,7 |
3043161 |
| RN 50 - 70 |
4.00 |
22,5 |
3043171 |
| RN 70 |
4.50 |
25,3 |
3043181 |
| RN 70 |
5.00 |
28,1 |
3043191 |
| RN 70 |
6.00 |
33,4 |
3043211 |
| RN 100 |
7.00 |
39,4 |
3043231 |
| RN 100 |
8.50 |
47,8 |
3043261 |
| RN 130 |
9.50 |
53,4 |
3043281 |
| RN 130 |
10.50 |
59,0 |
3043301 |
|
