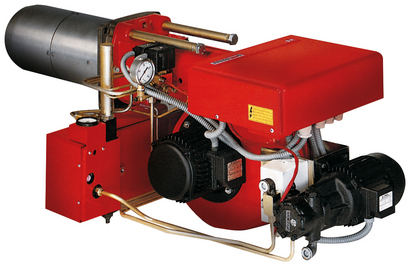

Мазутные двухступенчатые горелки Riello PRESS N ECO
 |
| Артикул |
Модель |
Мощность кВт |
| 3433821 |
PRESS 30 N/ECO t.c. |
85/171 - 342 |
| 3433822 |
PRESS 30 N/ECO t.l. |
85/171 - 342 |
| 3434621 |
PRESS 45 N/ECO t.c. |
114/205 - 513 |
| 3434622 |
PRESS 45 N/ECO t.l. |
114/205 - 513 |
| 3435021 |
PRESS 60 N/ECO t.c. |
171/342 - 684 |
| 3435022 |
PRESS 60 N/ECO t.l. |
171/342 - 684 |
| 3436021 |
PRESS 100 N/ECO t.c. |
285/490 - 1140 |
| 3436022 |
PRESS 100 N/ECO t.l. |
285/490 - 1140 |
|
Мазутные двухступенчатые горелки серии PRESS N ECO разработаны для использования в теплогенераторах различного назначения средней мощности. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c). Эта серия горелок включает в себя четыре типоразмера мощностью от 85 до 1140 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- топливный насос оборудован собственным низкооборотным электроприводом;
- наличие дополнительных приспособлений для подогрева топлива позволяет использовать топливо с вязкостью до 20°E при 50°С (для моделей PRESS 30 - 45 N/ECO) и до 50°E при 50°С (для моделей PRESS 60 -100 N/ECO);
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
- автомат горения с функцией самодиагностики.
Технические характеристики
| Модель |
|
P 30N/ECO |
P 45N/ECO |
P 60N/ECO |
P100N/ECO |
| Тип регулирования |
|
Двухступенчатый |
| Серводвигатель тип |
|
LKS 210 |
| время работы |
с |
5 |
| Мощность |
кВт |
85/171-342 |
114/205-513 |
171/342-684 |
285/490-1140 |
|
Мкал/ч |
73/147-294 |
98/176-441 |
147/294-558 |
245/421-980 |
| Расход топлива |
кг/ч |
7,5/15-30 |
10/18-45 |
15/30-60 |
25/43-100 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
Низшая теплотворная способность топлива |
кВт-ч/кг |
11,4 |
|
ккал/кг |
9800 |
| Максимальная вязкость топлива |
°E (при 50°С) |
20 |
50 |
| Насос тип |
|
D 67 |
E 4 |
E 6 |
| производительность |
кг/ч |
60 при 20 бар |
100 при 20 бар |
150 при 20 бар |
| Давление распыления |
бар |
20 |
| Количество форсунок |
|
2 |
| Температура топлива |
мах°С |
140 |
| Подогреватель топлива |
|
ДА |
| Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
| Температура воздуха |
мах°С |
60 |
| Электропитание |
Фазы/Гц/В |
3N/50/230-400 (±10%) |
Вспомогательное электропитание |
Фазы/Гц/В |
1/50/230 (±10%) |
| Автомат горения |
Тип |
RMO 88.53 A2 |
| Общая электрическая мощность |
кВт |
4,1 |
5,9 |
9,4 |
| Мощность подогревателя |
кВт |
2,8 |
4,2 |
7 |
| Степень защиты |
IP |
40 |
| Рабочий ток двигателя вентилятора |
А |
2,4-1,4 |
3,4-2 |
6-3,5 |
| Рабочий ток двигателя насоса |
А |
2,1-1,2 |
| Трансформатор розжига |
V1-V2 |
230 В - 2х6,5 кВ |
|
I1-I2 |
2 А - 35 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
75 |
78 |
81 |
83 |
| Выбросы СО |
мг/кВт-ч |
<50 |
| Сажевое число |
№ по Бахараху |
<5 |
| Выбросы NOх |
мг/кВт-ч |
<650 (1 класс EN 267) |
Стандартная комплектация
- Гибкие топливные шланги - 2шт.
- Штуцеры для присоединения топлива (3/8' нар.резьба (30-45), 1' нар.резьба (60-100)) - 2шт.
- Теплоизоляционная прокладка для фланца горелки - 1шт.
- Винты для крепления фланца горелки на котел - 4шт.
- Удлинители направляющих (для моделей с удлиненной головкой) - 2шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Внимание! Форсунки не входят в комплект поставки и заказываются отдельно в соответствии с максимальной рабочей мощностью горелки.
Гидравлическая схема подачи топлива
Максимальная вязкость используемого топлива не должна превышать 20°E при 50°С (для моделей PRESS 30 N/ECO- 45 N/ECO) и 50°E при 50°С (для моделей PRESS 60 N/ECO - 100 N/ECO).
Подача мазута к горелкам должна осуществляться через промежуточный транспортировочный контур, включающий емкость с мазутом, группу перекачивающих насосов cфильтрами и регулятор давления в транспортировочном контуре. Подключение горелок использующих топливо с вязкостью 50OE при 50ОС рекомендуется осуществлять через дегазатор (устройство обеспечивающее удаление газов, образовавшихся при нагреве мазута). Все элементы транспортировочного контура должны быть теплоизолированны и иметь устройства подогрева (электрические, горячая вода и др.). Подбор элементов транспортировочного контура, диаметра топливопровода и системы подогрева должны производиться специализированной организацией на основание данных о расходе и вязкости используемого топлива.
Подача воздуха для горения
Регулировка подачи воздуха для горения осуществляется посредством изменения положения воздушной заслонки управляемой сервоприводом. Заслонка изменяет свое положение при переходе горелки со ступени на ступень и закрывается при остановке горелки.
Дополнительные принадлежности
Ограничительная вставка
С помощью ограничительной вставки можно ограничить длину головки горелки.
| Горелка |
Толщина вставки S (мм) |
Артикул |
| PRESS 30N/ECO - 45N/ECO - 60N/ECO |
142 |
3000755 |
| PRESS 100N/ECO |
142 |
3000802 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух. Позволяет снизить уровень шума на 14 дБ.
| Горелка |
Тип |
Среднее снижение шума(дБ) |
Артикул |
| PRESS 30N/ECO -45N/ECO - 60N/ECO - 100 N/ECO |
С1/3 |
10 |
3010403 |
Комплект электрических подогревателей для топлива с высокой вязкостью
Дополнительные электрические подогреватели позволяют сжигать топливо с максимальной вязкостью до 20°Е при 50°С (для моделей PRESS 30 - 45 N/ECO) и до 50°E при 50°С (для моделей PRESS 60 -100 N/ECO).
| Горелка |
Артикул |
| PRESS 30N/ECO - 45N/ECO |
3000797 |
| PRESS 60N/ECO - 100N/ECO |
3010013 |
Топливный фильтр (гребенчатый)
Служит для очистки мазута с вязкостью до 60°Е при 50°С от механических примесей. Для поддержания температуры мазута в фильтр устанавливается электрический подогреватель с термостатическим регулятором мощности.
| Тип |
Артикул |
| Термостатический подогреватель 80Вт |
3010059 |
| Dу- 1 дюйм (50°Е при 50°С) |
3000790 |
Топливный фильтр
| Тип |
Артикул |
| Для топлива с вязкостью до 7°Е - 50°С |
3005209 |
| Для топлива с вязкостью до 30°Е - 50°С (с электроподогревом) |
3010050 |
Комплект для подключения персонального компьютера к автомату горения
Комплект состоит из соединительного кабеля и CD с программным обеспечением.
| Горелка |
Артикул |
| PRESS 30-45-60-100 N/ECO |
3002719 |
Форсунки
Для работы горелок серии PRESS N/ECO требуется установить две форсунки. Номинал форсунки определяется на основе максимальной рабочей мощности горелки и распределения этой мощности между 1-й и 2-й ступенью (обычно выбираются форсунки одинакового номинала).
Внимание! Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.
| Угол распыления 45° |
| Горелка |
Номинал форсунки GPH |
Расход топлива через форсунку (кг/час)
при давлении распыления 20 бар |
Артикул |
| PRESS 30N/ECO-45N/ECO |
2 |
10,6 |
3043121 |
| PRESS 30N/ECO-45N/ECO |
2.25 |
11,9 |
3043131 |
| PRESS 30N/ECO-45N/ECO-60N/ECO |
2.5 |
13,2 |
3043141 |
| PRESS 45N/ECO-60N/ECO |
3 |
15,8 |
3043151 |
| PRESS 45N/ECO-60N/ECO-100N/ECO |
3.5 |
18,5 |
3043161 |
| PRESS 45N/ECO-60N/ECO-100N/ECO |
4 |
21,1 |
3043171 |
| PRESS 60N/ECO-100N/ECO |
4.5 |
23,7 |
3043181 |
| PRESS 60N/ECO-100N/ECO |
5 |
26,4 |
3043191 |
| PRESS 100N/ECO |
5.5 |
29,0 |
3043201 |
| PRESS 100N/ECO |
6 |
31,7 |
3043211 |
| PRESS 100N/ECO |
6.5 |
34,3 |
3043221 |
| PRESS 100N/ECO |
7 |
36,9 |
3043231 |
| PRESS 100N/ECO |
7.5 |
39,6 |
3043241 |
| PRESS 100N/ECO |
8.5 |
44,8 |
3043261 |
| Угол распыления 60° |
| Горелка |
Номинал форсунки GPH |
Расход топлива через форсунку (кг/час)
при давлении распыления 20 бар |
Артикул |
| PRESS 30N/ECO |
1.25 |
6,6 |
3041092 |
| PRESS 30N/ECO-45N/ECO |
1.5 |
7,9 |
3041102 |
| PRESS 30N/ECO-45N/ECO |
1.75 |
9,2 |
3041112 |
| PRESS 30N/ECO-45N/ECO |
2 |
10,6 |
3043122 |
| PRESS 30N/ECO-45N/ECO |
2.25 |
11,9 |
3043132 |
| PRESS 30N/ECO-45N/ECO-60N/ECO |
2.5 |
13,2 |
3043142 |
| PRESS 45N/ECO-60N/ECO |
3 |
15,8 |
3043152 |
| PRESS 45N/ECO-60N/ECO-100N/ECO |
3.5 |
18,5 |
3043162 |
| PRESS 45N/ECO-60N/ECO-100N/ECO |
4 |
21,1 |
3043172 |
| PRESS 60N/ECO-100N/ECO |
4.5 |
23,7 |
3043182 |
| PRESS 60N/ECO-100N/ECO |
5 |
26,4 |
3043192 |
| PRESS 100N/ECO |
5.5 |
29,0 |
3043202 |
| PRESS 100N/ECO |
6 |
31,7 |
3043212 |
| PRESS 100N/ECO |
6.5 |
34,3 |
3043222 |
| PRESS 100N/ECO |
7 |
36,9 |
3043232 |
| PRESS 100N/ECO |
7.5 |
39,6 |
3043242 |
| PRESS 100N/ECO |
8.5 |
44,8 |
3043262 |
