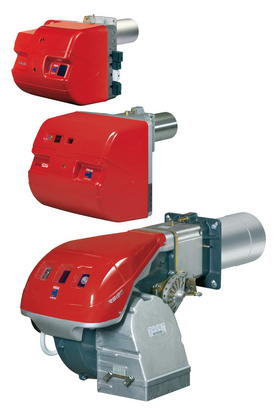

Газовые двухступенчатые горелки Riello RS (MZ)
 |
| Артикул |
Модель |
Мощность кВт |
| 3762016 |
RS 5D |
160/208 — 345 |
| 3789000 |
RS 34 MZ t.c. |
70/125 — 390 |
| 3789001 |
RS 34 MZ t.l. |
70/125 — 390 |
| 3789100 |
RS 44 MZ t.c. (M) |
100/200 — 550 |
| 3789101 |
RS 44 MZ t.l. (M) |
100/200 — 550 |
| 3789130 |
RS 44 MZ t.c. (T) |
100/200 — 550 |
| 3789131 |
RS 44 MZ t.l. (T) |
100/200 — 550 |
| 3784700 |
RS 50 t.c. |
116/290 — 580 |
| 3784701 |
RS 50 t.l. |
116/290 — 580 |
| 3789300 |
RS 64 MZ t.c. |
150/400 — 850 |
| 3789301 |
RS 64 MZ t.l. |
116/400 — 850 |
| 3785100 |
RS 70 t.l. |
192/465 — 814 |
| 3785101 |
RS 70 t.l. |
192/465 — 814 |
| 3785300 |
RS 100 t.c. |
232/698 — 1163 |
| 3785301 |
RS 100 t.l. |
232/698 — 1163 |
| 3785500 |
RS 130 t.c. |
372/930 — 1512 |
| 3785501 |
RS 130 t.l. |
372/930 — 1512 |
| 3785812 |
RS 190 |
470/1279 — 2290 |
|
Газовые двухступенчатые прогрессивные горелки серии RS (MZ) разработаны для использования в теплогенераторах различного назначения средней мощности. Низкие выбросы оксидов азота (Low NOx) при работе горелок RS MZ позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Модель RS44MZ может поставляться в однофазном (М) и трехфазном (Т) исполнении. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c). Эта серия горелок состоит из девяти типоразмеров мощностью от 70 до 2290 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой серводвигателем (кроме модели RS 5D)(позволяет использовать с горелкой одноступенчатую газовую рампу или мультиблок)
- наличие подвижного фланца горелки (только для модели RS 5D) (позволяет подобрать оптимальную длину головки горелки)
- регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума)
- наличие на корпусе горелки разъемов для электрических подключений, упрощающее монтаж и техническое обслуживание (для RS MZ).
Технические характеристики
| Модель |
|
RS 5D |
RS50 |
RS70 |
RS100 |
RS130 |
RS190 |
| Тип регулирования |
|
Двухступенчатый прогрессивный |
| Диапазон регулирования на максимальной мощности |
|
2 - 1 |
| Серводвигатель тип |
|
BERGER |
SQN 90 |
LKS210 |
SQN 31 |
| Время работы |
с |
13 |
15 |
| Мощность |
кВт |
160/208-345 |
116/290-580 |
192/465-814 |
232/698-1163 |
372/930-1512 |
470/1279-2290 |
| |
Мкал/ч |
137.6/178.8-296.7 |
100/249-499 |
165/400-700 |
200/600-1000 |
320/800-1300 |
405/1100-1970 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность газа |
кВт • ч/нм3 |
10 |
| Плотность газа |
кг/нм3 |
0,71 |
| Расход газа |
нм3/ч |
8/16-32 |
11,6/29-58 |
195/46,5-81,4 |
23/70-116 |
37/93-151 |
47/128-229 |
| Вентилятор |
Тип |
Центробежный S-образные лопасти |
| Температура воздуха |
Макс. °С |
60 |
| Электропитание |
Фазы/Гц/Вольт |
1/50/230 (±10%) |
3N/50/230-400 (±10%) звезда3/50/230 (±10%) ? |
| Вспомогат. электропитание |
Фазы/Гц/Вольт |
1/50/230 (±10%) |
| Автомат горения |
Тип |
RMG 569 |
RMG |
| Общая электрическая мощность |
кВт |
0,45 |
0,75 |
1,4 |
1,8 |
2,6 |
5,5 |
| Вспомогательная электрическая мощность |
кВт |
- |
0,12 |
0,3 |
0,3 |
0,4 |
1 |
| Степень защиты |
IP |
40 |
| Мощность электродвигателя |
кВт |
0,25 |
0,65 |
1,1 |
1,5 |
2,2 |
4,5 |
| Номинальный ток двигателя |
А |
2 |
3-1,7 |
4,8 - 2,8 |
5,9 - 3,4 |
8,8 - 5,1 |
15,8-9,1 |
| Пусковой ток двигателя |
А |
8 |
13,8-8 |
25 - 14,6 |
27,7 - 16 |
57,2 - 33 |
126 - 73 |
| Степень защиты двигателя |
IP |
20 |
54 |
| |
V1-V2 |
|
|
|
|
230 В - 1х8 кВ |
|
| |
I1-I2 |
0.2А-12 мА |
1А-20 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
70 |
72 |
75 |
77 |
78,5 |
83 |
| Выбросы СО |
мг/кВт*ч |
<40 |
| Выбросы NOх |
мг/кВт*ч |
<120(2 класс EN 676) |
|
|
|
<130 (1 класс EN 676) |
|
| Модель |
|
RS 34 MZ |
RS 44 MZ |
RS 44 MZ |
RS 64 MZ |
| Тип регулирования |
|
Двухступенчатый прогрессивный |
| Диапазон регулирования на максимальной мощности |
|
2 - 1 |
| Серводвигатель тип |
|
SQN 90 |
| Время работы |
с |
12 |
| Мощность |
кВт |
70/125-390 |
100/200-550 |
150/400-850 |
| |
Мкал/ч |
60/108-335 |
86/172-473 |
129/344-731 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность газа |
кВт • ч/нм3 |
10 |
| Плотность газа |
кг/нм3 |
0,71 |
| Расход газа |
нм3/ч |
7/13-39 |
10/20-55 |
15/40-85 |
| Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
| Температура воздуха |
Макс. °С |
60 |
| Электропитание |
Фазы/Гц/Вольт |
1/50-60/220-230 (±10%) |
3/50-60/220-230 (±10%) ?
3N/50-60/220-400 (±10%)
звезда |
3/50/230 (±10%) ?
3N/50/230-400 (±10%)
звезда |
| Вспомогат. электропитание |
Фазы/Гц/Вольт |
1/50-60/220-230 (±10%) |
1/50/230 (±10%) |
| Автомат горения |
Тип |
RMG |
| Общая электрическая мощность |
кВт |
0,6 |
0,7 |
0,8 |
1,4 |
| Вспомогательная электрическая мощность |
кВт |
0,3 |
0,28 |
0,35 |
0,3 |
| Степень защиты |
IP |
40 |
| Мощность электродвигателя |
кВт |
0,3 |
0,42 |
0,45 |
1,1 |
| Номинальный ток двигателя |
А |
3,2 |
3,5 |
2 - 1,4 |
4,8 - 2,8 |
| Пусковой ток двигателя |
А |
15 |
17 |
14 - 10 |
25 - 14,6 |
| Степень защиты двигателя |
IP |
40 |
| |
V1-V2 |
230 В - 1х15 кВ |
| |
I1-I2 |
1А - 25 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
70 |
72 |
76 |
| Выбросы СО |
мг/кВт*ч |
<40 |
| Выбросы NOх |
мг/кВт*ч |
<120 (2 класс EN 676) |
Стандартная комплектация
RS5D
- Подвижный фланец горелки — 1 шт.
- Теплоизолирующая прокладка для фланца горелки — 1 шт.
- Винты для крепления фланца горелки к теплогенератору −4 шт.
- 7-ми штырьковая вилка — 1 шт.
- 4-х штырьковая вилка — 1 шт.
- Инструкция по монтажу и эксплуатации — 1 шт.
- Спецификация запасных частей — 1 шт.
RS 50-70-100- 130—190
- Подвижный фланец горелки — 1 шт.
- Теплоизолирующая прокладка для фланца горелки — 1 шт.
- Винты для крепления фланца горелки к теплогенератору −4 шт.
- 7-ми штырьковая вилка — 1 шт. (RS50) 6-ти штырьковая вилка — 1 шт. (RS50)
- 4-х штырьковая вилка — 1 шт. (RS50)
- 5-ти штырьковая вилка — 1 шт. (RS50)
- Инструкция по монтажу и эксплуатации — 1 шт.
- Спецификация запасных частей — 1 шт.
RS 34-44-64 MZ
- Фланец для присоединения газовой рампы — 1 шт.
- Прокладка для фланца — 1 шт.
- Винты для крепления фланца к газовой рампе — 4 шт.
- Теплоизолирующая прокладка для фланца горелки — 1 шт.
- Винты для крепления фланца горелки к котлу — 4 шт.
- 7-ми штырьковая вилка-1 шт.
- 6-ти штырьковая вилка-1 шт.
- 4-х штырьковая вилка-1 шт.
- 2-х штырьковая вилка-1 шт.
- 5-ти штырьковая вилка — 1 шт. (для 44Т-64)
- Спецификация запасных частей — 1 шт.
Подача газа на горелку
С горелками модели RS 5D используются двухступенчатые мультиблоки Dungs MBZR DLE 412, 415.
На остальных горелках серии RS(MZ) установлена дроссельная заслонка для регулирования подачи газа на 1-й и на 2-й ступени. Этой заслонкой управляет серводвигатель с эксцентриком с изменяемым профилем. Поэтому с этими горелками могут использоваться одноступенчатые газовые мультиблоки: MBD 405, 407, 410, 412, 415, 420, MBDLE420CT и одноступенчатые газовые рампы серии МВС: 1200 SE 50, 1900 SE 65 FC CT, 3100 SE 80 FC CT. Для соединения газового мультиблока и рампы с горелкой в некоторых случаях требуется специальный переходник-адаптер. Необходимость использования того или иного адаптера определяется при подборе газовой арматуры к конкретной горелке.
Подача газа может осуществляться как с правой, так и с левой стороны.
В качестве отдельной опции на все модели мультиблоков и газовых рамп по отдельному заказу может быть установлен блок контроля герметичности клапанов. Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт.
Газовые рампы и мультиблоки к горелкам
На графиках показана зависимость потери давления на головке горелки и газовой рампе (сплошная линия) и на головке горелки (пунктирная линия) от мощности теплогенератора.
| мультиблок |
артикул |
адаптер |
артикул |
| RS 5D |
| Dungs MB ZR DLE 412 |
3970543 |
|
|
| Dungs MB ZR DLE 415 |
3970583 |
|
|
| RS 50 |
| Dungs MBD 410 |
3970258 |
C |
3000824 |
| Dungs MBD 412 |
3970256 |
|
|
| Dungs MBD 415 |
3970250 |
|
|
| Dungs MBD 420 |
3970257 |
A |
3000822 |
| RS 70 |
| Dungs MBD 415 |
3970250 |
C2 |
3000843 |
| Dungs MBD 420 |
3970257 |
|
|
| Dungs MBC 1200 SE 50 |
3970221 |
|
|
| RS 100 |
| Dungs MBD 415 |
3970250 |
C2 |
3000843 |
| Dungs MBD 420 |
3970257 |
|
|
| Dungs MBC 1200 SE 50 |
3970221 |
|
|
| Dungs MBC 1900 SE 65CT |
3970222 |
D |
3000825 |
| RS 130 |
| Dungs MBD 415 + CT |
3970250+3000123 |
C2 |
3000843 |
| Dungs MB DLE 420 CT |
3970182 |
|
|
| Dungs MBC 1200 SE 50CT |
3970225 |
|
|
| Dungs MBC 1900 SE 65 FC CT |
3970226 |
D |
3000825 |
| RS 190 |
| Dungs MB DLE 420 CT |
|
|
|
| Dungs MBC 1200 SE 50 CT |
3970225 |
|
|
| Dungs MBC 1900 SE 65 FC CT |
3970226 |
D |
3000825 |
| Dungs MBC 3100 SE 80 FC CT |
3970228 |
E |
3000826 |
| RS 34 MZ |
| Dungs MB DLE 405 |
3970530 |
C |
3000824 |
| Dungs MBD 407 |
3970559 |
C |
3000824 |
| Dungs MBD 410 |
3970258 |
C |
3000824 |
| Dungs MBD 412 |
3970256 |
|
|
| Dungs MBD 415 |
3970250 |
|
|
| Dungs MBD 420 |
3970257 |
A |
3000822 |
| RS 44 MZ |
| Dungs MBD 410 |
3970258 |
C |
3000824 |
| Dungs MBD 412 |
3970256 |
|
|
| Dungs MBD 415 |
3970250 |
|
|
| Dungs MBD 420 |
3970257 |
A |
3000822 |
| RS 64 MZ |
| Dungs MBD 412 |
3970256 |
C2 |
3000843 |
| Dungs MBD 415 |
3970250 |
C2 |
3000843 |
| Dungs MBD 420 |
3970257 |
|
|
| Dungs MBC 1200 SE 50 |
3970221 |
|
|
Подача воздуха на горение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. В горелке RS 5D при переходе со ступени на ступень воздушная заслонка меняет свое положение с помощью сервопривода. При выключении горелки воздушная заслонка закрывается автоматически.
Функция продувки после отключения горелки
Данная функция позволяет вентилятору горелки RS 5D работать после размыкания термостата, в результате чего прекращается подача газа на горелку. Посредством манипуляций на автомате горения можно задать время продувки после отключения в интервале от 1 до 6 минут.
В остальных горелках серии RS, благодаря наличию сервопривода, управляющего одновременно дроссельной газовой заслонкой и воздушной заслонкой, достигается плавное изменение мощности горелки (при переходе со ступени на ступень) с сохранением оптимального соотношения газ — воздух. При отключении горелки сервопривод полностью закрывает воздушную заслонку.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS (MZ) с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
| Горелка |
Длина стандартной головки (мм) |
Длина длинной головки (мм) |
Артикул |
| RS 5D |
|
|
3001016 |
| RS 50 |
216 |
351 |
3010078 |
| RS 70 |
250 |
385 |
3010117 |
| RS 100 |
250 |
385 |
3010118 |
| RS 130 |
280 |
415 |
3010119 |
| RS 190 |
372 |
530 |
3010449 |
| RS 34 MZ |
216 |
351 |
3010428 |
| RS 44 MZ |
216 |
351 |
3010429 |
| RS 64 MZ |
216 |
351 |
3010427 |
Ограничительная вставка (кроме RS 5D)
При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.
| Горелка |
Толщина вставки S (мм) |
Артикул |
| RS 50 — 34 MZ- 44 MZ |
90 |
3010095 |
| RS 64 MZ −70 — 100 — 130 |
135 |
3010129 |
| RS 190 |
102 |
3000722 |
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
| Горелка |
Артикул для стандартной головки |
Артикул для удлиненной головки |
| RS 5D |
3001011 |
- |
| RS 50 |
3010165 |
3010165 |
| RS 70 |
3010097 |
3010098 |
| RS 100 |
3010099 |
3010100 |
| RS 130 |
3010101 |
3010102 |
| RS 190 |
3010166 |
3010166 |
| RS 34 MZ |
3010423 |
3010423 |
| RS 44 MZ |
3010424 |
3010424 |
| RS 64 MZ |
3010434 |
3010435 |
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.
| Горелка |
Артикул |
| RS 50 — 70 — 100 — 130 — 190 |
3010094 |
| RS 34 — 44 MZ |
3010449 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Среднее снижение шума, дБ |
Артикул |
| RS 50 — 34 MZ — 44 MZ — 64 MZ — 70 — 100 — 130 |
С1/3 |
10 |
3010403 |
| RS 190 |
С4/5 |
10 |
3010404 |
Комплект для подключения персонального компьютера к автомату горения
Комплект состоит из соединительного кабеля и CDс программным обеспечением.
| Горелка |
Артикул |
| RS 5D |
3002731 |
| RS 50 — 70 −100 — 130 −190 — 34MZ- 44MZ — 64 MZ |
3002719 |
STATUS — панель
Дополнительно устанавливается на горелке и позволяет подсчитывать количество запусков и время работы горелки на разных ступенях. Панель отображает в реальном времени этапы розжига и работы горелки и информирует о возможных неисправностях в сулчае аварийной остановки.
| Горелка |
Артикул |
| RS 50 — 64 MZ −70 — 100 — 130 — 190 |
3010322 |
Реле максимального давления газа (кроме RS 5D)
Устанавливается в горелку по необходимости. В горелках RSMZ предусмотрены специальные контакты для подключения.
Реле со свободными контактами (только для RS34 — 44 — 64 MZ)
Предназначено для дистанционной передачи сигнала от горелки (например, о работе или блокировке горелки.
| Горелка |
Артикул |
| RS 34 — 44 — 64 MZ |
3010419 |
