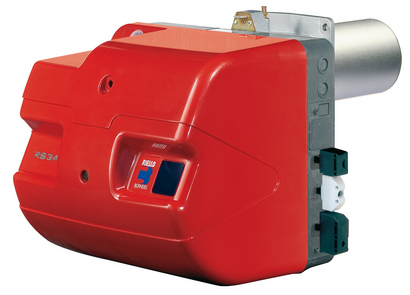

Газовые одноступенчатые горелки Riello RS 5 - RS 34-44/1 MZ
 |
| Артикул |
Наименование |
Мощность кВт |
| 3761916 |
RS 5 |
160 - 330 |
| 3788500 |
RS 34/1 MZ t.c. |
125 - 390 |
| 3788501 |
RS 34/1 MZ t.l. |
125 - 390 |
| 3788600 |
RS 44/1 MZ t.c. |
200 - 550 |
| 3788601 |
RS 44/1 MZ t.l. |
200 - 550 |
|
Газовые одноступенчатые горелки серии RS -RS/1 (MZ) разработаны для использования в теплогенераторах различного назначения малой и средней мощности. Низкие выбросы оксидов азота (Low NOx) при работе горелок RS/1 MZ позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c). Эта серия горелок состоит из трех типоразмеров мощностью от 160 до 550 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие подвижного фланца горелки (только для модели RS 5) (позволяет подобрать оптимальную длину головки горелки);
- регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума)
- наличие воздушной заслонки, закрывающейся при выключении горелки (только для модели RS 5) (предотвращает потери тепла через дымоход теплогенератора);
- наличие на корпусе горелки разъемов для электрических подключений, упрощающее монтаж и техническое обслуживание (для RS 34/1 MZ - 44/1 MZ).
Стандартная комплектация
RS 5
- Подвижный фланец горелки - 1шт.
- Теплоизолирующая прокладка для фланца горелки - 1шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
RS 34/1 MZ - 44/1 MZ
- Фланец для присоединения газовой рампы - 1шт.
- Прокладка для фланца - 1шт.
- Винты для крепления фланца к газовой рампе - 4шт.
- Теплоизолирующая прокладка для фланца горелки - 1шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- 7-ми штырьковая вилка-1шт.
- 6-ти штырьковая вилка-1шт.
- 4-x штырьковая вилка-1шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Технические характеристики
| Модель |
|
RS 5 |
RS 34/1 MZ |
RS 44/1 MZ |
| Тип регулирования |
|
Одноступенчатый |
| Мощность |
кВт |
160-330 |
70-390 |
100-550 |
|
Мкал/ч |
138-284 |
60-335 |
86-473 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность газа |
кВт-час/нм3 |
10 |
| Плотность газа |
кг/нм3 |
0,71 |
| Расход газа |
нм3/час |
16-33 |
7-39 |
10-55 |
| Вентилятор центробежный |
Тип |
Выпуклые лопасти |
| Температура воздуха |
Макс. °С |
40 |
60 |
| Электропитание |
Фазы/Гц/В |
1/50/230(±10%) |
| Вспомогат. электропитание |
Фазы/Гц/В |
- |
1/50/230 (±10%) |
| Автомат горения |
Тип |
RMG 569 |
RMG |
| Общая электрическая мощность |
кВт |
0,43 |
0,6 |
0,7 |
| Вспомогательная электрическая мощность |
кВт |
- |
0,3 |
0,28 |
| Степень защиты |
IP |
40 |
| Мощность электродвигателя |
кВт |
0,43 |
0,3 |
0,42 |
| Номинальный ток двигателя |
А |
2 |
3,2 |
3,5 |
| Пусковой ток двигателя |
А |
8,5 |
15 |
17 |
| Степень защиты двигателя |
IP |
20 |
54 |
54 |
| Трансформатор розжига |
V1-V2
I1-I2 |
Встроен в автомат горения |
230 В - 1х15 кВ
1А - 25 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
70 |
72 |
| Выбросы СО |
мг/кВт-ч |
<40 |
| Выбросы NOx |
мг/кВт-ч |
<130 |
<120 |
Подача газа на горелку
Подача газа может осуществляться как справой, так и с левой стороны от горелки. С горелкой RS 5 могут использоваться одноступенчатые газовые мультиблоки Dungs моделей MB DLE 412, 415.
С горелкой RS 34/1 MZ - 44/1 MZ могут использоваться двухступенчатые мультиблоки Dungs моделей
MB ZR DLE 405, 407, 410, 412, 415, 420.
Мультиблоки к горелкам
| мультиблок |
артикул |
адаптер |
артикул |
| RS 5 |
| MB DLE 412 |
3970550 |
|
|
| MB DLE 415 |
3970558 |
|
|
| RS 34/1 MZ |
| MB ZR DLE 405 |
3970094 |
C+C1 |
3000824 + 3000342 |
| MB ZR DLE 407 |
3970556 |
C |
3000824 |
| MB ZR DLE 410 |
3970557 |
C |
3000824 |
| MB ZR DLE 412 |
3970152 |
|
|
| MB ZR DLE 415 |
3970183 |
|
|
| MB ZR DLE 420 |
3970184 |
А |
3000822 |
| RS 44/1MZ |
| MB ZR DLE 407 |
3970556 |
C |
3000824 |
| MB ZR DLE 410 |
3970557 |
C |
3000824 |
| MB ZR DLE 412 |
3970152 |
|
|
| MB ZR DLE 415 |
3970183 |
|
|
| MB ZR DLE 420 |
3970184 |
А |
3000822 |
Подача воздуха на горение
В горелке RS 5 регулировка подачи воздуха осуществляется посредством изменения положения воздушной заслонки. При настройке горелки на требуемую мощность, устанавливается соответствующее положение воздушной заслонки. При выключении горелки воздушная заслонка закрывается с помощью сервопривода.
Функция продувки после отключения горелки
Данная функция позволяет вентилятору горелки работать после размыкания термостата, в результате чего прекращается подача газа на горелку. Посредством манипуляций на автомате горения можно задать время продувки после отключения в интервале от 1 до 6 минут.
В горелках RS/1 (MZ) положение воздушной заслонки фиксируется при настройке горелки на требуемую мощность.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS/1 (MZ) с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
| Горелка |
Длина стандартной головки (мм) |
Длина длинной головки (мм) |
Артикул |
| RS 5 |
203-225 |
357-372 |
3001016 |
| RS 34/1 MZ |
216 |
351 |
3010428 |
| RS 44/1 MZ |
216 |
351 |
3010429 |
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
| Горелка |
Артикул |
| RS 5 |
3001011 |
| RS 34/1 MZ |
3010423 |
| RS 44/1 MZ |
3010424 |
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.
| Горелка |
Толщина вставки S (мм) |
Артикул |
| RS/1 (MZ) |
90 |
3010095 |
Блок непрерывной вентиляции (только для RS34/1 - 44/1 MZ)
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.
| Горелка |
Артикул |
| RS 34/1 - 44/1 MZ |
3010449 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Среднее снижение шума, дБ |
Артикул |
| RS/1 MZ |
С 1/3 |
10 |
3010403 |
Комплект для подключения персонального компьютера к автомату горения
Комплект состоит из соединительного кабеля и CDс программным обеспечением.
| Горелка |
Артикул |
| RS 5 |
3002731 |
| RS/1 MZ |
3002719 |
Реле максимального давления газа (только для RS34/1-44/1 MZ)
Устанавливается в горелку по необходимости. В горелках предусмотрены специальные контакты для подключения.
| Горелка |
Артикул |
| RS 34/1 - 44/1 MZ |
3010418 |
Реле со свободными контактами (только для RS34/1 - 44/1 MZ)
Предназначено для дистанционной передачи сигнала от горелки (например, о работе или блокировке горелки.
| Горелка |
Артикул |
| RS 34/1 MZ - 44/1 MZ |
3010419 |
