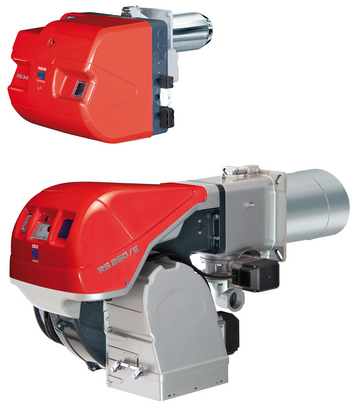

Газовые двухступенчатые горелки Riello RS 34-250/M(E) (MZ)
 |
| Артикул |
Наименование |
Мощность
кВт |
| 3789400 |
RS 34/E MZ t.c. |
70/125
- 390 |
| 3789401 |
RS 34/E MZ t.l. |
70/125
- 390 |
| 3789500 |
RS 44/E MZ t.c. (M) |
100/200
- 550 |
| 3789501 |
RS 44/E MZ t.l. (M) |
100/200
- 550 |
| 3789530 |
RS 44/E MZ t.c. (T) |
100/200
- 550 |
| 3789531 |
RS 44/E MZ t.l. (T) |
100/200
- 550 |
| 3781622 |
RS 50/E MZ t.c. |
85/290
- 580 |
| 3781623 |
RS 50/E t.l. |
85/290
- 580 |
| 3789910 |
RS 64/E MZ t.c. |
150/400
- 850 |
| 3789911 |
RS 64/E MZ t.l. |
116/400
- 850 |
| 3787032 |
RS 70/E MZ t.c. |
135/465
- 814 |
| 3787033 |
RS 70/E t.l. |
135/465
- 814 |
| 3787232 |
RS 100/E MZ t.c. |
150/698
- 1163 |
| 3787233 |
RS 100/E t.l. |
150/698
- 1163 |
| 3787432 |
RS 130/E MZ t.c. |
160/930
- 1512 |
| 3787433 |
RS 130/E MZ t.l. |
160/930
- 1512 |
| 3787632 |
RS 190/E t.c. |
470/1279
- 2290 |
| 3789210 |
RS 250/E MZ t.c. |
600/1252
- 2655 |
| 3788700 |
RS 34/M MZ t.c. |
70/125
- 390 |
| 3788701 |
RS 34/M MZ t.l. |
70/125
- 390 |
| 3788800 |
RS 44/M MZ t.c. (M) |
100/200
- 550 |
| 3788801 |
RS 44/M MZ t.l. (M) |
100/200
- 550 |
| 3788830 |
RS 44/M MZ t.c. (T) |
100/200
- 550 |
| 3788831 |
RS 44/M MZ t.l. (T) |
100/200
- 550 |
| 3781610 |
RS 50/M MZ t.c. |
85/290
- 580 |
| 3781611 |
RS 50/M t.l. |
85/290
- 580 |
| 3788900 |
RS 64/M MZ t.c. |
150/400
- 850 |
| 3788901 |
RS 64/M MZ t.l. |
116/400
- 850 |
| 3787010 |
RS 70/M t.c. |
135/465
- 814 |
| 3787011 |
RS 70/M t.l. |
135/465
- 814 |
| 3787210 |
RS 100/M t.c. |
150/698
- 1163 |
| 3787211 |
RS 100/M t.l. |
150/698
- 1163 |
| 3787410 |
RS 130/M MZ t.c. |
160/930
- 1512 |
| 3787411 |
RS 130/M MZ t.l. |
160/930
- 1512 |
| 3787610 |
RS 190/M t.c. |
470/1279
- 2290 |
| 3788400 |
RS 250/M MZ t.c. |
600/1252
- 2655 |
|
Газовые двухступенчатые прогрессивные или модуляционные горелки серии RS/M(E)(MZ) разработаны для использования в теплогенераторах различного назначения средней мощности. Низкие выбросы оксидов азота (LowNOx) при работе горелок RS/M (E) MZ позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c.). Модели RS 44/M(E) MZ могут поставляться в однофазном (М) и трехфазном (Т) исполнении. Эта серия горелок состоит из девяти типоразмеров мощностью от 70 до 2655 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки управляемой серводвигателем, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую рампу или мультиблок);
- регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
- возможность использования горелки, как в прогрессивном, так и модуляционном режиме работы (при наличие модулятора).
- наличие на корпусе горелки разъемов для электрических подключений, упрощающее монтаж и техническое обслуживание (для RS 34/M (E) - 44/M (E)- 64/M MZ).
- регулирование соотношения газ-воздух обеспечивается контроллером горения REC 27, что позволяет повысить эффективность горелки (для RS/E (MZ)).
- регулирование соотношения газ-воздух обеспечивается механическим «кулачком» (для RS/M (MZ)).
Технические характеристики
| Модель |
|
RS50/M (E MZ) |
RS70/M (E MZ) |
RS100/M (E MZ) |
RS130/M (E MZ) |
RS190/M (E) |
| Тип регулирования |
|
Двухступенчатый прогрессивный или модуляционный |
| Коэффициент модуляции |
|
1-6 |
| Серво-двигатель тип |
|
SQN 90 |
SQN 31 |
| |
|
(SQN 13.14) |
(SQN 33.4 - 33.5) |
| Время работы |
с |
24 |
42 |
| Мощность |
кВт |
85/290-580 |
135/465-814 |
150/698-1163 |
160/930-1512 |
470/1279-2290 |
| |
Мкал/ч |
73/249-499 |
116/400-700 |
129/600-1000 |
138/800-1300 |
405/1100-1970 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность газа |
кВт ч/нм3 |
10 |
| Плотность газа |
кг/нм3 |
0,71 |
| Расход газа |
нм3/ч |
8,5/29-58 |
13,5/46,5-81,4 |
15/70-116 |
16/93-151 |
47/128-229 |
| Вентилятор |
Тип |
Центробежный, S-образные лопасти |
| Температура воздуха |
Макс. °С |
60 |
| Электропитание |
Фазы/Гц/Вольт |
3/50/400 (±10%) 1/50/230 (±10%) |
| Вспомогат. электропитание |
Фазы/Гц/Вольт |
1/50/230 (±10%) |
| Автомат горения |
Тип |
LFL 1.3333 (прерывистая работа) |
| Контроллер горения |
Тип |
REC 27 |
| Общая электрическая мощность |
КВт |
0,75 |
1,4 |
1,8 |
2,6 |
5,5(5,3) |
| Вспомогательная электр.мощность |
КВт |
0,12 |
0,3 |
0,4 |
1 (0.8) |
| Степень защиты |
IP |
44 |
| Мощность электродвигателя |
КВт |
0,65 |
1,1 |
1,5 |
2,2 |
4,5 |
| Номинальный ток двигателя |
А |
3-1,7 |
4,8 - 2,8 |
5,9 - 3,4 |
8,8 - 5,1 |
15,8-9,1 |
| Пусковой ток двигателя |
А |
13,8-8 |
25 - 14,6 |
27,7 - 16 |
57,2 - 33,2 |
126 - 73 |
| Степень защиты двигателя |
IP |
54 |
| Трансформатор розжига |
V1-V2 |
230 В - 1х8 кВ |
| |
I1-I2 |
1А - 20 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
72 |
75 |
77 |
78,5 |
83 |
| Выбросы СО |
мг/кВт ч |
<40 |
| Выбросы NOх |
мг/кВт ч |
<130 (1 класс EN 676) |
<120 (2 класс EN 676) |
<130 (1 класс EN 676) |
| Модель |
|
RS 34/M (E) MZ |
RS 44/M (E) MZ |
RS 44/M (E) MZ |
RS 64/M (E) MZ |
RS 250/M (E) MZ |
| Тип регулирования |
|
Двухступенчатый прогрессивный или модуляционный |
| Диапазон регулирования на максимальной мощности |
|
6 - 1 |
| Серво-двигатель тип |
|
SQN 90 (SQM 13.14 ) |
SQN 31 (SQM 13.14) |
| Время работы |
с |
24 |
42 |
| Мощность |
кВт |
70/125-390 |
100/200-550 |
150/400-850 |
600/1252-2655 |
| |
Мкал/ч |
60/108-335 |
86/172-473 |
129/344-731 |
516/1075-2279 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность газа |
кВт-ч/нм3 |
10 |
| Плотность газа |
кг/нм3 |
0,71 |
| Расход газа |
нм3/ч |
7/13-39 |
10/20-55 |
10/20-55 |
15/40-85 |
60/125-265 |
| Вентилятор |
Тип |
Центробежный c выпуклыми лопастями |
| Температура воздуха |
Макс. °С |
60 |
| Электропитание |
Фазы/Гц/В |
1/50-60/220 -230 (±10%) |
3/50-60/220 -230 (±10%) треугольник 3N/50-60/220 -400 (±10%) звезда |
3/50/230 (±10%) треугольник 3N/50/230 -400 (±10%) звезда |
3N/50/400 (±10%) |
| Вспомогат. электропитание |
Фазы/Гц/В |
1/50-60/220-230 (±10%) |
1/50/230 (±10%) |
| Автомат горения |
Тип |
RMG/M (-) |
| Контроллер горения |
Тип |
(-) REC 27 |
| Общая электрическая мощность |
кВт |
0,6 |
0,7 |
0,8 (0,75) |
1,4 |
6,5 |
| Вспомогательная электрическая мощность |
кВт |
0,3 |
0,28 |
0,35 (0,3) |
0,3 |
1 |
| Степень защиты |
IP |
40 (44) |
|
|
|
44 |
| Мощность электродвигателя |
кВт |
0,3 |
0,42 |
0,45 |
1,1 |
5,5 |
| Номинальный ток двигателя |
А |
3,2 |
3,5 |
2 - 1,4 |
4,8 - 2,8 |
12,3 |
| Пусковой ток двигателя |
А |
15 |
17 |
14 - 10 |
25 - 14,6 |
83 |
| Степень защиты двигателя |
IP |
40 |
54 |
| Трансформатор розжига |
V1-V2 |
230 В - 1х15 кВ |
| |
I1-I2 |
1А - 25 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
70 |
72 |
76 |
83 |
| Выбросы СО |
мг/кВт-ч |
<40 |
| Выбросы NOх |
мг/кВт-ч |
<120 (2 класс EN 676) |
Стандартная комплектация
RS 50/M MZ - 70/M - 100/M - 130/M - 190/M
- Фланец для присоединения газовой рампы - 1шт.
- Прокладка для фланца - 1шт.
- Винты для крепления фланца к газовой рампе - 4шт.
- Теплоизолирующая прокладка для фланца горелки - 1шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- Кабельные сальники (модели RS 50/M) - 4-6шт.
- Удлинители направляющих полозьев (модели с удлиненными головками, RS 190/M) - 2шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
RS 34/M(E) MZ - 44/M(E) MZ - 64/M(E) MZ - 130/E MZ - 190/E - 250/M(E) MZ
- Фланец для присоединения газовой рампы - 1шт.
- Прокладка для фланца - 1шт.
- Винты для крепления фланца к газовой рампе - 4шт.
- Теплоизолирующая прокладка для фланца горелки - 1шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- 7-ми штырьковая вилка-1шт (для RS 34-44).
- 6-ти штырьковая вилка-1шт (для RS 34-44).
- 4-х штырьковая вилка-1шт (для RS 34-44).
- 2-х штырьковая вилка-1шт (для RS 34/M-44/M).
- 5-ти штырьковая вилка-1шт (для RS 44Т).
- Реле давления газа - 1 шт. (для RS 130/E MZ - 190/E - 250/E MZ)
- Удлинители направляющих полозьев (модели с удлиненными головками) - 2шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Подача газа на горелку
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RS/M (E MZ) установлена дроссельная газовая заслонка. Этой заслонкой управляет серводвигатель с эксцентриком с изменяемым профилем или отдельный серводвигатель (для RS/E (MZ)). С горелками этой серии используются одноступенчатые мультиблоки Dungs серии MBD моделей: 407, 410, 412, 415, 420, MBDLE420 CT, MBC 120 и одноступенчатые газовые рампы Dungs серии МВС моделей: 1200 SE50, 1900 SE 65 FC (CT), 3100 SE 80 FC (CT). Для соединения газового мультиблока и рампы с горелкой в некоторых случаях требуется специальный переходник-адаптер. Необходимость использования того или иного адаптера определяется при подборе газовой арматуры к конкретной горелке.
Подача газа может осуществляться как с правой, так и с левой стороны от горелки.
В качестве отдельной опции на все модели мультиблоков и газовых рамп, не оснащенных блоком контроля герметичности клапанов, по отдельному заказу он может быть установлен. Для горелок RS/E (MZ) можно использовать газовые мультиблоки и рампы без блока контроля герметичности, т.к. установленный в этих горелках контроллер горения обладает этой функцией. Для активации этой функции на газовую рампу необходимо установить реле давления газа (поставляется отдельно артикул 3010344 для RS 34/E - 44/E MZ - 64/E MZ - 50/E MZ - 70/E MZ - 100/E MZ). В горелках RS 130/E MZ - 190/E - 250/E MZ реле давления газа входит в комплект поставки. Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт.
Газовые рампы и мультиблоки к горелкам
На графиках показаны минимальные потери давления на горелках для различных газовых рамп и мультиблоков. Для определения минимального давления газа, к потерям давления, определенным по графику, необходимо прибавить аэродинамическое сопротивление теплогенератора.
| мультиблок |
артикул |
адаптер |
артикул |
| RS 34/M (E MZ) |
| Dungs MBC 120 |
3970602 |
C |
3000824 |
| Dungs MBD 407 |
3970559 |
C |
3000824 |
| Dungs MBD 410 |
3970258 |
C |
3000824 |
| Dungs MBD 412 |
3970256 |
|
|
| Dungs MBD 415 |
3970250 |
|
|
| Dungs MBD 420 |
3970257 |
A |
3000822 |
| RS 44/M (E MZ) |
| Dungs MBD 407 |
3970559 |
C |
3000824 |
| Dungs MBD 410 |
3970258 |
C |
3000824 |
| Dungs MBD 412 |
3970256 |
|
|
| Dungs MBD 415 |
3970250 |
|
|
| Dungs MBD 420 |
3970257 |
A |
3000822 |
| RS 50/M (E) MZ |
| Dungs MBD 410 |
3970258 |
C |
3000824 |
| Dungs MBD 412 |
3970256 |
|
|
| Dungs MBD 415 |
3970250 |
|
|
| Dungs MBD 420 |
3970257 |
A |
3000822 |
| RS 64/M (E) MZ |
| Dungs MBD 412 |
3970256 |
C2 |
3000843 |
| Dungs MBD 415 |
3970250 |
C2 |
3000843 |
| Dungs MBD 420 |
3970257 |
|
|
| Dungs MBC 1200 SE 50 |
3970221 |
|
|
| RS 70/M (E MZ) |
| Dungs MBD 415 |
3970250 |
C2 |
3000843 |
| Dungs MBD 420 |
3970257 |
|
|
| Dungs MBC 1200 SE 50 |
3970221 |
|
|
| RS 100/M (E MZ) |
| Dungs MBD 415 |
3970250 |
C2 |
3000843 |
| Dungs MBD 420 |
3970257 |
|
|
| Dungs MBC 1200 SE 50 |
3970221 |
|
|
| Dungs MBC 1900 SE 65 FC |
3970222 |
D |
3000825 |
| RS 130/M (E MZ) |
Dungs MBD 415 +CT
(MBD 415) |
3970250
+3010123 (3970250) |
C2 |
3000843 |
Dungs MB DLE 420 CT
(MBD 420) |
3970182
(3970257) |
|
|
Dungs MBC 1200 SE 50 CT
(MBC 1200 SE 50) |
3970225
(3970221) |
|
|
Dungs MBC 1900 SE
65 FC CT
(MBC 1900
SE 65 FC) |
3970226
(3970222) |
D |
3000825 |
| RS 190/M (E) |
Dungs MB DLE 420 CT
(MBD 420) |
(3970182)
(3970257) |
|
|
MBC 1200 SE
50 CT
MBC 1200 SE 50 |
3970225
(3970221) |
|
|
Dungs MBC 1900 SE
65 FC CT
(MBC 1900 SE
65 FC) |
3970226
(3970222) |
D |
3000825 |
Dungs MBC 3100 SE
80 FC CT
MBC 3100 SE
80 FC |
3970228
(3970223) |
E |
3000826 |
| RS 250/M (E MZ) |
| Dungs MB DLE 420 (CT) |
3970181 (3970182) |
|
|
Dungs MBC 1200 SE
50 (CT) |
3970221
(3970225) |
|
|
Dungs MBC 1900 SE
65 FC (CT) |
3970222
(3970226) |
D |
3000825 |
Dungs MBC 3100 SE
80 FC (CT) |
3970223
(3970228) |
E |
3000826 |
Подача воздуха на горение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. Благодаря наличию сервопривода, управляющего одновременно дроссельной газовой заслонкой и воздушной заслонкой (RS/M (MZ)) или сервоприводу управляющему непосредственно воздушной заслонкой (RS/E MZ), достигается плавное изменение мощности горелки с сохранением оптимального соотношения газ - воздух. Сервопривод полностью закрывает воздушную заслонку при отключении горелки.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS/M(E) (MZ) с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
| Горелка стандартной головки (мм) |
Длина |
Длина длинной головки (мм) |
Артикул |
| RS 34/M(E) MZ |
216 |
351 |
3010428 |
| RS 44/M(E) MZ |
216 |
351 |
3010429 |
| RS 50/M (E) MZ |
216 |
351 |
3010078 |
| RS 64/M (E) MZ |
250 |
385 |
3010427 |
| RS 70/M (E MZ) |
250 |
385 |
3010117 |
| RS 100/M (E MZ) |
250 |
385 |
3010118 |
| RS 130/M (E MZ) |
280 |
415 |
3010119 |
| RS 190/M (E) |
372 |
530 |
3010443 |
| RS 250/M(E) MZ |
370 |
520 |
3010412 |
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.
| Горелка |
Толщина вставки S (мм) |
Артикул |
| RS 50/M(E) MZ - 34/M(E) MZ - 44/M(E) MZ |
90 |
3010095 |
| RS 64/M(E) MZ - 70/M(E MZ) -100/M(E MZ) - 130/M(E MZ) |
135 |
3010129 |
| RS 190/M(E) - RS 250/M(E) MZ |
110 |
3000722 |
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.
| Горелка |
Артикул |
| RS 50/M(E) MZ -70/M(E MZ)-100/M(E MZ)- 130/M(E MZ)-190/M(E)-250/M(E) (MZ) |
3010094 |
| RS 34/E MZ - 44/E MZ |
3010449 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Среднее снижение шума, дБ |
Артикул |
| RS 34/M(E) MZ - 44/M(E) MZ - 50/M (E) MZ - 64/M(E) MZ |
С1/3 |
10 |
3010403 |
| 70/M(E MZ) - 100/M(E MZ) - 130/M(E MZ) - RS 190/M(E) - 250/M(E) MZ |
С4/5 |
10 |
3010404 |
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии RS/Mнеобходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).
| Горелка |
Тип |
Артикул |
| RS 34/M(E) - 44/M(E) MZ |
RWF 40 |
3010417 |
| RS 50/M MZ - 64/M MZ - 70/M - 100/M - 130/M - 190/M |
RWF 40 |
3010212 |
| RS 50/E MZ - 64/E MZ - 70/E MZ - 100/E MZ- 130/E MZ - 190/E - 250/M(E) MZ |
RWF 40 |
3010414 |
| Датчик |
|
| Тип |
Диапазон |
Артикул |
| Температурный РТ100 |
-100 +500°С |
3010110 |
| Давления 4-20мА |
0-2,5 бар |
3010213 |
| Давления 4-20мА |
0-16 бар |
3010214 |
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до 1000 Ом (0-100%) устанавливается внутри серводвигателя и служит для определения его положения и передачи сигнала на пульт управления.
| Горелка |
Артикул |
| RS 34/M - 44/M MZ |
3010420 |
| RS 50/M MZ - 64/M MZ |
3010109 |
| RS 70/M - 100/M - 130/M - 190/M |
3010021 |
| RS 250/M MZ |
3010416 |
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
| Горелка |
Артикул для стандартной головки |
Артикул для удлиненной головки |
| RS 50/M(E) MZ |
3010165 |
3010165 |
| RS 70/M(E MZ) |
3010097 |
3010098 |
| RS 100/M(E MZ) |
3010099 |
3010100 |
| RS 130/M(E MZ) |
3010101 |
3010102 |
| RS 190/M (E) |
3010166 |
3010166 |
| RS 34/M(E) MZ |
3010423 |
3010423 |
| RS 44/M(E) MZ |
3010424 |
3010424 |
| RS 64/M(E) MZ |
3010434 |
3010434 |
| RS 250/M(E) MZ |
3010411 |
3010411 |
Комплект для подключения персонального компьютера к автомату горения
Комплект состоит из соединительного кабеля и CDс программным обеспечением.
| Горелка |
Артикул |
| RS /M MZ |
3002719 |
| RS /E MZ |
3010436 |
Реле максимального давления газа
Устанавливается в горелку по необходимости. В горелках предусмотрены специальные контакты для подключения.
| Горелка |
Артикул |
| RS 34/M(E) - 44/M(E) MZ |
3010418 |
Реле со свободными контактами
(только для RS 34/M(E) - 44/M(E) - 64/M(E) MZ)
Предназначено для дистанционной передачи сигнала от горелки (например, о работе или блокировке горелки.
| Горелка |
Артикул |
| RS 34/M(E) - 44/M(E) MZ - 64/M MZ |
3010419 |
Реле давления газа (только для RS /E MZ)
Предназначено для установки на газовую рампу для активации функции контроля герметичности клапанов (не может быть установлено на мультиблок MBC 120).
| Горелка |
Артикул |
| RS /E MZ |
3010344 |
Поставляется в комплекте с горелками RS 130/E MZ - 190/E - RS 250/E MZ
Комплект для подключения к системе управления зданием (только для RS/EMZ)
Позволяет подключить контроллер горелки к системе управления зданием по протоколу RS485.
| Горелка |
Артикул |
| RS/E MZ |
3010437 |
