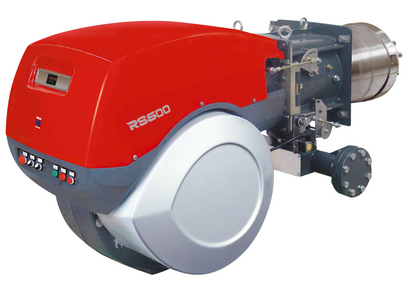

Газовые двухступенчатые горелки Riello RS 300-800/M BLU
 |
| Артикул |
Модель |
Мощность кВт |
| 3899400 |
RS 300/M BLU |
500/1350 - 3800 |
| 3899500 |
RS 400/M BLU |
800/1830 - 4590 |
| 3899100 |
RS 500/M BLU |
1000/2500 - 5170 |
| 3911000 |
RS 800/M BLU |
1200/3500 - 8100 |
|
Газовые двухступенчатые прогрессивные или модуляционные горелки со сниженными выбросами оксидов азота (Low NOx) серии RS/MBLU разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя четыре типоразмера мощностью от 500 до 8100 кВт
Функциональные характеристики
- настройка и обслуживание горелки без снятия с теплогенератора;
- наличие управляемой сервоприводом воздушной заслонки, закрывающейся при отключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой сервоприводом (позволяет использовать с горелкой одноступенчатую газовую рампу);
- наличие цифрового автомата горения с функцией самодиагностики;
- сниженный, по сравнению с аналогичными горелками, уровень шума (ниже 87 дБ)
- наличие подвижной подпорной шайбы (обеспечивает оптимальное смешивание газа и воздуха во всем диапазоне работы горелки).
Технические характеристики
| Модель |
|
RS 300/M BLU |
RS 400/M BLU |
RS 500/M BLU |
RS 800/M BLU |
| Тип регулирования |
|
Двухступенчатый прогрессивный или модуляционный |
| Диапазон модуляции при максимальной мощности |
|
5 - 1 |
| Серводвигатель тип |
|
LKS 310 |
| Мощность |
кВт |
500/1350-3800 |
800/1830-4590 |
1000/2500-5170 |
1200/3500-8100 |
| |
Мкал/ч |
430/1161-3267 |
688/1573-3946 |
860/2150-4445 |
1032/3010-6965 |
| Рабочая температура |
°С мин/макс |
0 / 60 |
| Низшая теплотворная способность газа |
кВт ч/нм3 |
10 |
| Плотность газа |
кг/нм3 |
0,71 |
| Расход газа |
нм3/ч |
50/135 - 380 |
80/183-459 |
100/250 - 517 |
120/350-810 |
| Вентилятор |
Тип |
Центробежный с S-образными лопастями |
| Макс. температура воздуха |
°С |
60 |
| Электропитание |
Фазы/Гц/В |
3N/50/400 (±10%) |
| Вспомогат. электропитание |
Фазы/Гц/В |
1/50/230 (±10%) |
| Автомат горения |
Тип |
RMG/M |
| Общая электрическая мощность |
кВт |
6 |
9 |
11 |
24 |
| Степень защиты |
IP |
54 |
| Мощность электродвигателя |
кВт |
4,5 |
7,5 |
9,2 |
21 |
| Номинальный ток двигателя |
А |
15,8-9,1 |
16-9 |
18-10,5 |
40-23 |
| Пусковой ток двигателя |
А |
8,1 x Nom |
| Степень защиты двигателя |
IP |
55 |
| Трансформатор розжига |
V1-V2 |
230 В-1х8 кВ |
230 В-1х8 кВ |
230 В-1х8 кВ |
230 В-1х8 кВ |
| |
I1-I2 |
1А-20 мА |
1А-20 мА |
1А-20 мА |
1А-20 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
82 |
85 |
88 |
88 |
| Выбросы СО |
мг/кВт ч |
<10 |
<10 |
<10 |
<10 |
| Выбросы NOх |
мг/кВт ч |
<80 (3 класс по EN 676) |
|
Стандартная комплектация
- Уплотнительная прокладка для присоединения газовой рампы -1шт.
- Крепежные винты - 8 шт.
- Теплоизолирующая прокладка -1шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей -1шт.
Подача газа на горелку
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RS/MBLU установлена дроссельная газовая заслонка, управляемая серводвигателем. С горелками этой серии используются одноступенчатые газовые рампы Dungs серии MBC: MBC 1200 SE 50 CT, MBC 1900 SE 65 FC CT, MBC 3100 SE 80 FC CT, MBC 5000 SE 100 FC CT. Для присоединения рампы к горелке требуется специальный переходник-адаптер. Необходимость использования того или иного адаптера определяется при подборе газовой арматуры к конкретной горелке.
Газовые рампы МВС укомплектованы блоком контроля герметичности клапанов. Согласно Европейским нормам, использование контроля герметичности клапанов является обязательным для горелок мощностью более 1200 кВт.
Подача газа может осуществляться как с правой, так и с левой стороны от горелки.
Газовые рампы к горелкам
| рампа |
артикул |
адаптер |
артикул |
| RS 300/M BLU |
| Dungs MBC 1200 SE 50 CT |
3970225 |
E |
3000826 |
| Dungs MBC 1900 SE 65 FC CT |
3970226 |
I1 |
3010221 |
| Dungs MBC 3100 SE 80 FC CT |
3970227 |
|
|
| RS 400/M BLU |
| Dungs MBC 1200 SE 50 CT |
3970225 |
E |
3000826 |
| Dungs MBC 1900 SE 65 FC CT |
3970226 |
I1 |
3010221 |
| Dungs MBC 3100 SE 80 FC CT |
3970227 |
|
|
| RS 500/M BLU |
| Dungs MBC 1900 SE 65 FC CT |
3970226 |
I1 |
3010221 |
| Dungs MBC 3100 SE 80 FC CT |
3970227 |
I2 |
3010222 |
| Dungs MBC 5000 SE 100 FC CT |
3970221 |
I3 |
3010223 |
| RS 800/M BLU |
| Dungs MBC 1900 SE 65 FC CT |
3970226 |
I1 |
3010221 |
| Dungs MBC 3100 SE 80 FC CT |
3970227 |
I2 |
3010222 |
| Dungs MBC 5000 SE 100 FC CT |
3970221 |
I3 |
3010223 |
Подача воздуха на горение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. Благодаря наличию сервопривода, управляющего одновременно дроссельной газовой заслонкой и через эксцентрик воздушной заслонкой, достигается плавное изменение мощности горелки с сохранением оптимального соотношения газ - воздух. При отключении горелки воздушная заслонка полностью закрывается.
Дополнительные принадлежности
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии RS/MBLU необходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).
| Тип |
Артикул |
Тип |
Диапазон |
Артикул |
| RWF40 |
3010356 |
Температурный РТ100 |
-100 +500°С |
3010110 |
| RWF40* |
3010357 |
|
|
| |
|
Давления 4-20мА |
0-2,5 бар |
3010213 |
| |
|
Давления 4-20мА |
0-16 бар |
3010214 |
*имеет дополнительный модуляционный выход и интерфейс для RS485.
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Артикул |
| RS 300-400-500-800/M BLU |
С7 |
3010376 |
Потенциометр (артикул 3010402)
Необходим при использовании аналогового управляющего сигнала.
Аналоговый преобразователь управляющего сигнала
| Горелка |
Тип |
Артикул |
| RS 300-400-500-800/M BLU |
0/2 - 10В (сопротивление 200 кОм)
0/2 - 20мА (сопротивление 250 кОм) |
3010390 |
UV датчик контроля пламени
Предназначен для установки в горелку при продолжительном режиме эксплуатации.
| Горелка |
Артикул |
| RS 300-400-500-800/M BLU |
3010359 |
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.
| Горелка |
Артикул |
| RS 300-400-500-800/M BLU |
3010094 |
Комплект для подключения персонального компьютера к автомату горения
Комплект состоит из соединительного кабеля и CDс программным обеспечением.
| Горелка |
Артикул |
| RS 300-400-500-800/M BLU |
3002719 |
