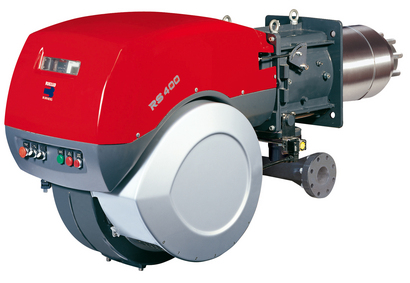

Газовые двухступенчатые горелки Riello RS 300-800/E-EV BLU

Газовые двухступенчатые горелки Riello RS 300-800/E-EV BLU
Артикул Модель Мощность кВт
3898320 RS 300/E BLU 500/1350 - 3800
3898422 RS 400/E BLU 800/1800 - 4500
3899120 RS 500/E BLU 1000/2500 - 5170
3911020 RS 800/E BLU 1200/3500 - 8100
3898340.1 RS 300/EV BLU 500/1350- 3800
3898442.1 RS 400/EV BLU 800/1800- 4500
3899142.1 RS 500/EV BLU 1000/2500 - 5170
3911080.1 RS 800/EV BLU 1200/3500 - 8100

Газовые двухступенчатые прогрессивные или модуляционные горелки со сниженными выбросами оксидов азота (Low NOx) серии RS/E-EV BLU разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Модуляционный режим работы обеспечивает точное поддержание контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя четыре типоразмера мощностью от 500 до 8100 кВт.

Функциональные характеристики

  • настройка и обслуживание горелки без снятия с теплогенератора;
  • наличие управляемой сервоприводом воздушной заслонки, закрывающейся при отключении горелки (предотвращает потери тепла через дымоход теплогенератора)
  • наличие газовой дроссельной заслонки управляемой сервоприводом (позволяет использовать с горелкой одноступенчатую газовую рампу)
  • наличие менеджера горения упрощает процесс настройки горелки, обеспечивает стабильность установленных регулировок и позволяет избежать механического гистерезиса (запаздывания), присущего традиционным системам регулирования
  • сниженный, по сравнению с аналогичными горелками, уровень шума (ниже 85 дБ)
  • наличие подвижной подпорной шайбы (обеспечивает оптимальное смешивание газа и воздуха во всем диапазоне работы горелки);
  • возможность подключения к горелке дополнительных устройств, повышающих эффективность горения (инвертер, датчик О2 в дымовых газах) (только для RS/EV BLU)
  • наличие съемной панели управления с возможностью подключения к портативному компьютеру или системе управления зданием, посредством которой производится настройка, управление и диагностика горелки.

Технические характеристики

Модель   RS 300/E-EV BLU RS 400/E-EV BLU RS 500/E -EV BLU RS 800/E-EV BLU
Тип регулирования   прогрессивный двухступенчатый или модуляционный
Диапазон модуляции при максимальной мощности   5 - 1
Серводвигатель тип SQM45 (воздух) - SQM48 (газ)
Мощность кВт 500/1350-3800 800/1830-4590 1000/2500-5170 1200/3500-8100
  Мкал/ч 430/1161-3267 688/1573-3946 860/2150-4445 1032/3010-6965
Рабочая температура °С мин/макс 0 / 60
Низшая теплотворная способность газа кВт ч/нм3 10
Плотность газа кг/нм3 0,71
Расход газа нм3/ч 50/135 - 380 80/183-459 100/250 - 517 120/350-810
Вентилятор Тип Центробежный с S-образными лопастями
Макс. температура воздуха °С 60
Электропитание Фазы/Гц/В 3N/50/400 (±10%)
Вспомогат. электропитание Фазы/Гц/В 1/50/230 (±10%)
Автомат горения Тип   LMV 51 (RS/E) LMV 52 (RS/EV)
Общая электрическая мощность кВт 6 10 11 24
Степень защиты IP 54
Мощность электродвигателя кВт 4,5 7,5 9,2 21
Номинальный ток двигателя А 15,8-9,1 16-9 18-10,5 40-23
Пусковой ток двигателя А 8,1 x Nom
Степень защиты двигателя IP 55
Трансформатор розжига V1-V2 230 В-1х8 кВ
  I1-I2 1А-20 мА
Работа   прерывистая (каждые 24 часа по крайней мере одна остановка)
Звуковое давление дБ( А) 82 85 88
Выбросы СО мг/кВт ч <10
Выбросы NOх мг/кВт ч <80 (3 класс по EN 676)

Подача газа на горелку

Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RS/E-EV BLU установлена дроссельная газовая заслонка, управляемая серводвигателем. С горелками этой серии используются одноступенчатые газовые рампы Dungs серии MBC: MBC 1200 SE 50, MBC 1900 SE 65 FC, MBC 3100 SE 80 FC, MBC 5000 SE 100 FC. Для присоединения рампы к горелке в некоторых случаях требуется специальный переходник-адаптер. Необходимость использования того или иного адаптера определяется при подборе газовой арматуры к конкретной горелке.

Газовые рампы МВС укомплектованы устройствами, позволяющими автоматически осуществлять контроль герметичности клапанов. Согласно Европейским нормам, использование контроль герметичности клапанов является обязательным для горелок мощностью более 1200 кВт.

Подача газа может осуществляться как с правой, так и с левой стороны от горелки.

Стандартная комплектация

  • Уплотнительная прокладка для присоединения газовой рампы - 1шт.
  • Крепежные винты - 8 шт.
  • Теплоизолирующая прокладка - 1шт.
  • Инструкция по монтажу и эксплуатации - 1шт.
  • Спецификация запасных частей - 1шт.

Газовые рампы к горелкам

рампа артикул адаптер артикул
RS 300/E-EV BLU
Dungs MBC 1200 SE 50 3970221 E 3000826
Dungs MBC 1900 SE
Dungs 65 FC 3970222 I1 3010221
Dungs MBC 3100 SE
Dungs 80 FC 3970223
RS 400/E-EV BLU
Dungs MBC 1200 SE 50 3970221 E 3000826
Dungs MBC 1900 SE
Dungs 65 FC 3970222 I1 3010221
Dungs MBC 3100 SE
Dungs 80 FC 3970223
RS 500/E-EV BLU
Dungs MBC 1900 SE
Dungs 65 FC 3970222 I1 3010221
Dungs MBC 3100 SE
Dungs 80 FC 3970223 I2 3010222
Dungs MBC 5000 SE
Dungs 100 FC 3970224 I3 3010223
RS 800/E-EV BLU
Dungs MBC 1900 SE 65 FC 3970222 I1 3010221
Dungs MBC 3100 SE 80 FC 3970223 I2 3010222
Dungs MBC 5000 SE 100 FC 3970224 I3 3010223

Подача воздуха на горение

На горелках серии RS/E-EV BLU установлен специальная крыльчатка вентилятора с S-образными лопастями, которая позволяет значительно снизить расход электроэнергии и уровень шума. Воздушная заслонка управляется высокоточным сервоприводом, обеспечивая оптимальное соотношение газ-воздух. Горелки серии RS/EVBLU имеют возможность использования инвертора (регулирование расхода воздуха посредством изменения частоты вращения вентилятора) и датчика О2 (регулирование расхода воздуха в зависимости от содержания остаточного кислорода в дымовых газах), которые поставляются в качестве дополнительного оборудования. Использование данных устройств позволяет сделать процесс горения наиболее оптимальным с минимальными затратами электрической энергии.

Дополнительные принадлежности

Модулятор (для RS/E)

Для осуществления модуляционного регулирования, на горелках RS/Eнеобходимо установить модулятор и датчик температуры или давления, которые выбираются в зависимости от назначения теплогенератора.

Тип Артикул
RWF40 3010356
RWF40* 3010357
*имеет дополнительный модуляционный выход  и интерфейс для RS 485.

Датчики температуры и давления (для RS/E-EV)

Тип Диапазон Артикул
Температурный РТ100 -100 +500°C 3010110
Температурный РТ100 Ni 1000 -100 +500°C 3010377
Давления 4-20мА 0-2,5 бар 3010213
Давления 4-20мА 0-16 бар 3010214

Частотный регулятор электродвигателя вентилятора (для RS/EV)

Предназначен для регулирования расхода воздуха, посредством изменения частоты вращения электродвигателя вентилятора горелки. Может быть установлен только с горелками RS/EV.

Горелка Артикул
RS 300-400/EV BLU 3010379
RS 500/EV BLU 3010455
RS 800/EV BLU 3010468

Панель управления AZL (для RS/E)

Панель управления AZL предназначена для настройки горелки и для передачи информации о работе горелки на внешние управляющие системы (имеет русифицированным интерфейс). Панель управления AZL обязательна при заказе горелок RS/E. В горелках RS/EVона входит в стандартную комплектацию.

Горелка Артикул
RS 300-400-500-800/E BLU 3010469

UV датчик контроля пламени

Предназначен для установки в горелку при продолжительном режиме эксплуатации.

Горелка Артикул
RS 300-400-500-800/E-EV BLU 3010354

Комплект для контроля содержания О2 в дымовых газах (для RS/EV)

Может быть установлен только в горелки RS/EV. Позволяет регулировать подачу воздуха на горение в зависимости от содержания остаточного кислорода в дымовых газах.

Горелка Артикул
RS 300-400-500-800/EV BLU 3010378

Звукоизолирующий кожух

При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.

Горелка Тип Среднее снижение шума, дБ Артикул
RS 300-400-500-800/E-EV BLU C7 10 3010403

Комплект для подключения к PC

Позволяет подключить к панели управления AZLпортативный компьютер и визуализировать информацию о работе горелки и о возникающих аварийных сигналах. Комплект состоит из соединительного кабеля и CD с программным обеспечением.

Горелка Артикул
RS 300-400-500-800/E-EV BLU 3010388

Комплект температурных датчиков (для RS/EV)

Состоит из двух датчиков температуры (для воздуха и дымовых газов). Подключаются к контроллеру горения LMW 52 и позволяют увеличить точность регулирования соотношения газ-воздух.

Горелка Артикул
RS 300-400-500-800/EV BLU 3010177
