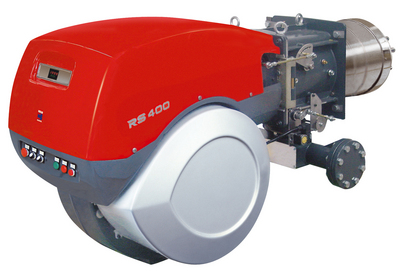

Газовые двухступенчатые горелки Riello RS 300-400/P BLU
 |
Артикул |
Наименование |
Мощность кВт |
3898300 |
RS 300/P BLU |
700/1350- 3800 |
3898402 |
RS 400/P BLU |
1000/1800- 4500 |
|
Газовые двухступенчатые прогрессивные или модуляционные горелки со сниженными выбросами оксидов азота (Low NOx) серии RS/PBLU разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя два типоразмера мощностью от 700 до 4500 кВт
Функциональные характеристики
- настройка и обслуживание горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- использование в составе газовой рампе пропорционального клапана (позволяет использовать с горелкой одноступенчатую газовую рампу);
- благодаря новой конструкции лопастей вентилятора, сниженные по сравнению с аналогичными горелками, электрическая мощность и уровень шума (ниже 86 дБ);
- возможность использования горелки как в прогрессивном, так и модуляционном режиме работы (при наличие модулятора);
- наличие автомата горения с функцией самодиагностики и возможностью подключения портативного компьютера (при наличие комплекта подключения).
Технические характеристики
Модель |
|
RS 300/P BLU |
RS 400/P BLU |
Тип регулирования |
|
Прогрессивный двухступенчатый или модуляционный |
Диапазон модуляции при максимальной мощности |
|
4 - 1 |
Серво-двигатель тип |
|
LKS 310 |
время работы |
с |
30 |
Мощность |
кВт |
700/1350-3800 |
1000/1800-4500 |
|
Мкал/ч |
602/1161-3268 |
860/1548-3870 |
Рабочая температура |
°С мин/макс |
0 / 60 |
Низшая теплотворная способность газа |
кВт-ч/нм3 |
10 |
Плотность газа |
кг/нм3 |
0,71 |
Расход газа |
нм3/ч |
70/130-380 |
100/180-450 |
Вентилятор |
Тип |
Центробежный с S-образными лопастями |
Макс. температура воздуха |
°С |
60 |
Электропитание |
Фазы/Гц/Вольт |
3N/50/230-400 (±10%) |
3N/50/230 (±10%)-3N/50/400 (±10%) |
Вспомогат. электропитание |
Фазы/Гц/Вольт |
1/50/230 (±10%) |
Автомат горения |
Тип |
RMG/M |
Общая электрическая мощность |
кВт |
5,5 |
9 |
Степень защиты |
IP |
54 |
Мощность электродвигателя |
кВт |
4,5 |
7,5 |
Номинальный ток двигателя |
А |
15,8 - 9,1 |
17,5 - 30 |
Пусковой ток двигателя |
А |
113 - 195 |
Степень защиты двигателя |
IP |
55 |
Трансформатор розжига |
V1-V2 |
230 В - 1х8 кВ |
|
I1-I2 |
1А - 20 мА |
Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
Звуковое давление |
дБ( А) |
82 |
85 |
Выбросы СО |
мг/кВт-ч |
<10 |
Выбросы NOх |
мг/кВт-ч |
<80 (1 класс EN 676) |
Стандартная комплектация
- Уплотнительная прокладка для присоединения газовой рампы -1шт.
- Крепежные винты - 8 шт.
- Теплоизолирующая прокладка -1шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей -1шт.
Подача газа на горелку
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RS P/BLU используется пропорциональный газовый клапан. Этот клапан позволяет поддерживать неизменное оптимальное соотношение расхода газа и воздуха во всем диапазоне работы горелки в зависимости от вырабатываемой мощности. Специальными импульсными трубками пропорциональный газовый клапан соединен с головкой горелки (давление воздуха), камерой сгорания (давление в камере сгорания) и газопроводом между клапаном и горелкой (давление газа). При необходимости уменьшить или увеличить мощность горелки, серводвигатель изменяет положение воздушной заслонки, вследствие чего изменяется давление воздуха на головке горелки и давление в камере сгорания. Учитывая изменившиеся параметры, газовый клапан через мембрану и систему рычагов устанавливает расход газа, соответствующий текущему расходу воздуха. Конструкция пропорционального клапана позволяет отказаться от использования в газовой рампе отдельного стабилизатора давления газа. С горелками серии RS/PBLU используются следующие газовые рампы: Landis VGD 50, VGDF 65, VGDF 80, VGDF 100. Пропорциональный газовый клапан может быть укомплектован блоком контроля герметичности артикул (3010367). Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт. Установка газовой рампы и подача газа может осуществляться как с правой, так и с левой стороны от горелки. При установке справа от горелки дополнительно требуется заказать адаптер I2 (артикул 3010222).
Подача воздуха на горение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки управляемой сервоприводом. Газовый клапан изменяет расход газа пропорционально изменению расхода воздуха, благодаря чему достигается плавное изменение мощности горелки с сохранением оптимального соотношения газ - воздух. При отключении горелки сервопривод полностью закрывает воздушную заслонку.
Дополнительные принадлежности
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии RS/PBLU необходимо установить модулятор и датчик температуры или давления, которые выбираются в зависимости от назначения теплогенератора.
Модулятор |
Датчик |
Тип |
Артикул |
Тип |
Диапазон |
Артикул |
RWF40 |
3010356 |
Температурный |
-100 +500°С |
3010110 |
RWF40* |
3010357 |
РТ100 |
|
|
|
|
Давления 4-20мА |
0-2,5 бар |
3010213 |
|
|
Давления 4-20мА |
0-16 бар |
3010214 |
*имеет дополнительный модуляционный выход и интерфейс для RS 485.
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.
Горелка |
Артикул |
RS 300-400/P BLU |
3010094 |
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
Горелка |
Артикул |
RS 300-400/P BLU |
разрабатывается |
Комплект для подключения персонального компьютера к автомату горения
Позволяет подключить к автомату горения портативный компьютер и контролировать этапы розжига горелки, а также получать информацию о аварийных сигналах возникающих во время работы. Комплект состоит из соединительного кабеля и CD с программным обеспечением.
Горелка |
Артикул |
RS 300-400/P BLU |
3002719 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
Горелка |
Тип |
Артикул |
RS 300-400/P BLU |
С7 |
3010376 |
UV датчик контроля пламени
Предназначен для установки в горелку при продолжительном режиме эксплуатации.
Горелка |
Артикул |
RS 300-400/P BLU |
3010359 |
Потенциометр (артикул 3010402)
Необходим при использовании аналогового управляющего сигнала.
Аналоговый преобразователь управляющего сигнала
Горелка |
Тип |
Артикул |
RS 300- |
0/2 - 10В (сопротивление 200 кОм) |
3010390 |
400P BLU |
0/2 - 20мА (сопротивление 250 кОм) |
|
