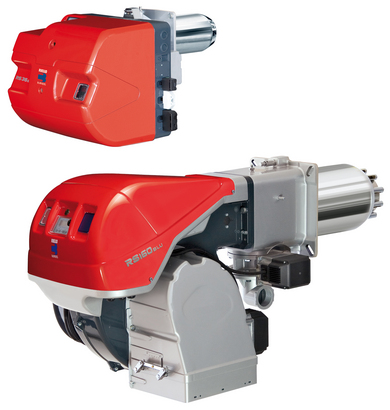

Газовые двухступенчатые горелки Riello RS 25-200/M(E) BLU
 |
| Артикул |
Наименование |
Мощность кВт |
| 3910500 |
RS 25/M BLU |
76/125 - 370 |
| 3910600 |
RS 35/M BLU (M) |
100/200 - 480 |
| 3910630 |
RS 35/M BLU (T) |
100/200 - 480 |
| 3897300 |
RS 45/M BLU |
90/190 - 550 |
| 3897400 |
RS 68/M BLU |
150/350 - 860 |
| 3897600 |
RS 120/M BLU |
300/600 - 1300 |
| 3788004 |
RS 160/M BLU |
300/930 - 1860 |
| 3899700 |
RS 200/M BLU |
570/1375 - 2400 |
| 3910700 |
RS 25/E BLU |
76/125 - 370 |
| 3910800 |
RS 35/E BLU (M) |
100/200 - 480 |
| 3910830 |
RS 35/E BLU (T) |
100/200 - 480 |
| 3897330 |
RS 45/E BLU |
90/190 - 550 |
| 3897430 |
RS 68/E BLU |
150/350 - 860 |
| 3897630 |
RS 120/E BLU |
300/600 - 1300 |
| 3788030 |
RS 160/E BLU |
300/930 - 1860 |
| 3899800 |
RS 200/E BLU |
570/1375 - 2400 |
|
Газовые двухступенчатые прогрессивные или модуляционные горелки со сниженными выбросами оксидов (Low NOx) серии RS/M(E) BLU разработаны для использования в теплогенераторах различного назначения средней мощности. Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Модели RS 35/M(E) BLU могут поставляться в однофазном (М) и трехфазном (Т) исполнении. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c.). Эта серия горелок включает в себя семь типоразмеров мощностью от 90 до 2400 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую рампу или мультиблок)
- регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
- возможность использования горелки, как в прогрессивном, так и модуляционном режиме работы (при наличие модулятора).
- наличие на корпусе горелки разъемов для электрических подключений, упрощающее монтаж и техническое обслуживание (для RS 25/M (E) - 35/M (E)).
- регулирование соотношения газ-воздух обеспечивается контроллером горения REC 27, что позволяет повысить эффективность горелки (для RS/E BLU).
Технические характеристики
| Модель |
|
RS 25/M(E) BLU |
RS 35/M(E) BLU (M) |
RS 35/M(E) BLU (T) |
RS 45/M(E) BLU |
RS 68/M(E) BLU |
RS 120/M(E) BLU |
RS 160/M(E) BLU |
RS 200/M(E) BLU |
| Тип регулирования |
|
Двухступенчатый прогрессивный или модуляционный |
| Коэффициент модуляции |
|
4 - 1 |
3 - 1 |
4 - 1 |
| Серво-двигатель |
| тип |
|
SQN 90 (SON 13.14) |
SQN 31 (SQN 33.4 - 33.5) |
| Время работы |
с |
24 (5 - 120) |
42 (5 - 120) |
| Мощность |
кВт |
76/125 - 370 |
100/200 - 480 |
100/200 - 480 |
90/190 - 550 |
150/350 - 860 |
300/600 - 1300 |
300/930 - 1860 |
570/1375 - 2400 |
| |
Мкал/ч |
65/108 - 318 |
86/172 - 413 |
86/172 - 413 |
77/164 - 473 |
129/301 - 740 |
258/516 - 1118 |
258/800 - 1600 |
569/1182 - 2064 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность газа |
кВт ч/нм3 |
10 |
| Плотность газа |
кг/нм3 |
0,71 |
| Расход газа |
нм3/ч |
8/13-37 |
10/20-48 |
10/20-48 |
9/19-55 |
15/35-86 |
30/60-130 |
30/93-186 |
57/138-240 |
| Вентилятор |
Тип |
(02) |
(01) |
(02) |
| Температура воздуха |
Макс. °С |
60 |
| Электропитание |
Фазы/Гц/В |
(04) |
(06) |
(03) |
(05) |
(06) |
| Вспомогат. электропитание |
Фазы/Гц/В |
1/50-60/220-230 (±10%) |
1/50/230 (±10%) |
| Автомат горения |
Тип |
RMG/M (REC 27) |
| Общая электр. мощность |
кВт |
0,6 |
0,7 |
0,75 |
0,6 (0,7) |
1,8 (2) |
2,6 (2,8) |
4,8 (5,3) |
6,5 |
| Вспомогательная электрическая мощность |
кВт |
0,3 |
0,28 |
0,3 |
0,18 (0,3) |
0,3 (0,5) |
0,3 (0,6) |
0,3 (0,8) |
1 |
| Степень защиты |
IP |
40 |
44 |
| Мощность электродвигателя |
кВт |
0,3 |
0,42 |
0,45 |
0,42 |
1,5 |
2,2 |
4,5 |
5,5 |
| Номинальный ток двигателя |
А |
3,2 |
3,5 |
2 - 1,4 |
2,9 (3) |
5,9 (6,1) - 3,4 (3,5) |
8,8 (8,5) - 5,1(4,9) |
15,8 - 9,1 |
21,3 - 12,3 |
| Пусковой ток двигателя |
А |
15 |
17 |
14 - 10 |
9,2 (14) |
32,8 (78) - 19 (39) |
55,4(48) - 2(28) |
126 - 72,8 |
143 - 83 |
| Степень защиты двигателя |
IP |
54 |
| Трансформатор розжига |
V1-V2 |
230В-1х15кВ |
230В-1х8кВ |
230В-1х5кВ |
| |
I1-I2 |
1А-25 мА |
45vA-25мА |
1А-20 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
70 |
72 |
72 |
70 |
77 |
78,5 |
80,5 |
83 |
| Выбросы СО |
мг/кВт ч |
<20 |
| Выбросы NCfr |
мг/кВт ч |
<80 (3 класс EN 676) |
(01) - Центробежный с выпуклыми лопастями
(02) - Центробежный, S-образные лопасти
(03) - 1/50-60/220-230 (±10%)
(04) - 3N/50-60/220-400 (±10%) звезда 3/50-60/220-230 (±
(05) - 1/50/230 (±10%)
(06) - 3N/50/230-400 (±10%) звезда 3/50/230 (±10%) Д
Стандартная комплектация
RS 25/M(E) BLU - 35/M(E) BLU
- Фланец для присоединения газовой рампы - 1шт. Прокладка для фланца - 1шт.
- Винты для крепления фланца к газовой рампе - 4шт.
- Теплоизолирующая прокладка для фланца горелки - 1шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- 7-ми штырьковая вилка-1шт.
- 6-ти штырьковая вилка-1шт.
- 4-х штырьковая вилка-1шт.
- 2-х штырьковая вилка (для RS 35/M) - 1шт.
- 5 - ти штырькова вилка (для RS 35/M(E) (T)) - 1шт.
- Удлинители направляющих полозьев (модели с удлиненными головками) - 2шт. Инструкция по монтажу и эксплуатации - 1шт. Спецификация запасных частей - 1шт.
RS 45/M(E) BLU - 68/M(E) BLU - 120/M(E) BLU - 160/M(E) BLU - 200/M(E) BLU
- Фланец для присоединения газовой рампы - 1шт.
- Прокладка для фланца - 1шт.
- Винты для крепления фланца к газовой рампе - 4шт.
- Теплоизолирующая прокладка для фланца горелки - 1шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- Удлинители направляющих для модели RS 160-200/M(E) BLU t.c. - 2шт.
- Реле давления газа (для RS 120/E-160-200/E BLU) - 1шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Подача газа на горелку
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RS/M (E) BLU установлена дроссельная газовая заслонка. Этой заслонкой управляет серводвигатель с эксцентриком с изменяемым профилем или отдельный серводвигатель (для RS/EBLU). С горелками этой серии используются одноступенчатые мультиблоки Dungs серии MBD моделей: 407, 410, 412, 415, 420, MBDLE420 CT, MBC 120 DLE и одноступенчатые газовые рампы серии МВС моделей: 1200 SE 50, 1900 SE 65 FC (CT), 3100 SE 80 FC (CT). Для соединения газового мультиблока и рампы с горелкой в некоторых случаях требуется специальный переходник-адаптер. Необходимость использования того или иного адаптера определяется при подборе газовой арматуры к конкретной горелке.
Подача газа может осуществляться как с правой, так и с левой стороны от горелки.
В качестве отдельной опции на все модели мультиблоков и газовых рамп (кроме MBC 120 DLE), не оснащенных блоком контроля герметичности клапанов, по отдельному заказу он может быть установлен. Для горелок RS/EBLU можно использовать газовые мультиблоки и рампы без блока контроля герметичности, т.к. установленный в этих горелках контроллер горения обладает этой функцией. Для активации этой функции на газовую рампу необходимо установить реле давления газа (поставляется отдельно артикул 3010344 для RS 25/E - 35/E - 45/E - 68/E BLU). Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт.
Газовые рампы и мультиблоки к горелкам
| мультиблок |
артикул |
адаптер |
артикул |
| RS 25/M(E) BLU |
| Dungs MBC 120 |
3970602 |
C |
3000824 |
| Dungs MBD 407 |
3970559 |
C |
3000824 |
| Dungs MBD 410 |
3970258 |
C |
3000824 |
| Dungs MBD 412 |
3970256 |
|
|
| Dungs MBD 415 |
3970250 |
|
|
| Dungs MBD 420 |
3970257 |
A |
3000822 |
| RS 35/M(E) BLU |
| Dungs MBC 120 |
3970602 |
C |
3000824 |
| Dungs MBD 407 |
3970559 |
C |
3000824 |
| Dungs MBD 410 |
3970258 |
C |
3000824 |
| Dungs MBD 412 |
3970256 |
|
|
| Dungs MBD 415 |
3970250 |
|
|
| Dungs MBD 420 |
3970257 |
A |
3000822 |
| RS 45/M(E) BLU |
| Dungs MBD 407 |
3970559 |
C |
3000824 |
| Dungs MBD 410 |
3970258 |
C |
3000824 |
| Dungs MBD 412 |
3970256 |
|
|
| Dungs MBD 415 |
3970250 |
|
|
| Dungs MBD 420 |
3970257 |
A |
3000822 |
| RS 68/M(E) BLU |
| Dungs MBD 412 |
3970256 |
C4 |
3010126 |
| Dungs MBD 415 |
3970250 |
C2 |
3000843 |
| Dungs MBD 420 |
3970257 |
|
|
| Dungs MBC 1200 SE 50 |
3970221 |
A |
3000822 |
| Dungs MBC 1900 SE 65 FC |
3970222 |
D |
3000825 |
| RS 120/M(E) BLU |
| Dungs MBD 415 |
3970250 |
C2 |
3000843 |
| Dungs MBD 420 |
3970257 |
|
|
| Dungs MBC 1200 SE 50 |
3970221 |
A |
3000822 |
| Dungs MBC 1900 SE 65 FC |
3970222 |
D |
3000825 |
| RS 160/E(M) BLU |
Dungs MBD 420
(MB DLE 420 CT) |
3970257
(3970182) |
|
|
Dungs MBC 1200 SE
50 (CT) |
3970221
(3970225) |
|
|
Dungs MBC 1900 SE
65 FC (CT) |
3970222
(3970226) |
D |
3000825 |
Dungs MBC 3100 SE
80 FC (CT) |
3970223
(3970228) |
E |
3000826 |
| RS 200/E(M) BLU |
Dungs MBD 420
(MB DLE 420 CT) |
3970257
(3970182) |
|
|
Dungs MBC 1200 SE
50 (CT) |
3970221
(3970225) |
|
|
Dungs MBC 1900 SE
65 FC (CT) |
3970222
(3970226) |
D |
3000825 |
Dungs MBC 3100 SE
80 FC (CT) |
3970223
(3970228) |
E |
3000826 |
Подача воздуха нагорение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. Благодаря наличию сервопривода, управляющего одновременно дроссельной газовой заслонкой и воздушной заслонкой (RS/M BLU) или сервоприводу управляющему непосредственно воздушной заслонкой (RS/E BLU), достигается плавное изменение мощности горелки с сохранением оптимального соотношения газ - воздух. Сервопривод полностью закрывает воздушную заслонку при отключении горелки.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RS/M(E) BLU с длиной головки большей, чем стандартная. В этом случае необходимо использовать удлинители головок.
| Горелка стандартной головки (мм) |
Длина |
Длина длинной головки (мм) |
Артикул |
| RS 25/M(E) BLU |
230 |
365 |
3010430 |
| RS 35/M(E) BLU |
230 |
365 |
3010431 |
| RS 45/M(E) BLU |
229 |
354 |
3010240 |
| RS 68/M(E) BLU |
255 |
390 |
3010177 |
| RS 120/M(E) BLU |
255 |
390 |
3010177 |
| RS 160/M(E) BLU |
373 |
503 |
3010442 |
| RS 200/M(E) BLU |
373 |
503 |
3010474 |
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.
| Горелка (мм) |
Толщина вставки S |
Артикул |
| RS 25/M(E) - 35/M(E) - 45/M BLU |
90 |
3010095 |
| RS 68/M(E) BLU- 120/M(E) BLU |
135 |
3010129 |
| RS 160-200/M(E) BLU |
110 |
3000722 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Среднее снижение шума, дБ |
Артикул |
| RS 25-35-45/M(E) BLU |
C1/3 |
10 |
3010403 |
| RS 68-120-160-200/M(E) BLU |
C4/5 |
10 |
3010404 |
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.
| Горелка |
Артикул |
| RS 25/E - 35/E BLU |
3010449 |
| RS 45/M(E) - 68/M(E)- 120/M(E) - RS 160-200/M(E) BLU |
3010094 |
Комплект для реверсивных камер сгорания
При использовании горелок серии RS/M(E) BLU в котлах с реверсивной камерой сгорания требуется установить в головку горелки комплект специальных трубок.
| Горелка |
Артикул |
| RS 68/M(E) BLU |
3010247 |
| RS 120/M(E) BLU |
3010248 |
| RS 160/M(E) BLU |
3010249 |
| RS 200/M(E) BLU |
3010475 |
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии RS/M(E) BLU необходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).
| Модулятор RWF 40 |
| Горелка |
Артикул |
| RS 25/M(E) - 35/M(E) - 45/E |
3010417 |
| RS 68/E - 120/E - 160/E - 200/E(M) BLU |
3010414 |
| RS 45/M - 68/M - 120/M - 160/M BLU |
3010212 |
| Датчик |
| Тип |
Диапазон |
Артикул |
| Температурный РТ100 +500°С |
-100 |
3010110 |
| Давления 4-20мА бар |
0-2,5 |
3010213 |
| Давления 4-20мА бар |
0-16 |
3010214 |
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до 1000 Ом (0-100%) устанавливается внутри серводвигателя и служит для определения его положения и передачи сигнала на пульт управления.
| Горелка |
Артикул |
| RS 25/M - 35/M BLU |
3010420 |
| RS 45/M BLU |
3010109 |
| RS 68/M BLU- 120/M BLU - RS 160/M BLU |
3010021 |
| RS 200/M BLU |
3010416 |
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
| Горелка |
Артикул для стандартной головки |
Артикул для удлиненной головки |
| RS 25/M(E) BLU |
3010423 |
3010423 |
| RS 35/M(E) BLU |
3010424 |
3010424 |
| RS 200/M(E) BLU |
3010491 |
- |
Комплект для подключения персонального компьютера к автомату горения
Позволяет подключить к автомату горения портативный компьютер и контролировать этапы розжига горелки, а также получать информацию о аварийных сигналах возникающих во время работы. Комплект состоит из соединительного кабеля и CD с программным обеспечением.
| Горелка |
Артикул |
| RS/M BLU |
3002719 |
| RS/E BLU |
3010436 |
Реле максимального давления газа
Устанавливается в горелку по необходимости. В горелках предусмотрены специальные контакты для подключения.
| Горелка |
Артикул |
| RS 25/M^) - 35/M^) BLU - 45/E BLU |
3010418 |
Реле со свободными контактами (только для RS 25/M(B) - 35/M(B) BLU)
Позволяет подключить контроллер горелки к системе управления зданием по протоколу RS485.
| Горелка |
Артикул |
| RS 25/M(E) - 35/M(E) BLU |
3010419 |
Реле давления газа (только для RS25/Е - 35/Е - 45/E - 68/EBLU)
Предназначено для установки на газовую рампу для активации функции контроля герметичности клапанов (не может быть установлено на мультиблок MBC 120).
| Горелка |
Артикул |
| RS 25/Е - 35/Е - 45/E - 68/E BLU |
3010344 |
Поставляется в комплекте с горелками RS 120/E BLU- RS 160/E BLU - 200/E BLU.
Комплект для подключения к системе управления зданием (только для RS/Е BLU)
Предназначено для установки на газовую рампу для активации функции контроля герметичности клапанов (не может быть установлено на мультиблок MBC 120).
| Горелка |
Артикул |
| RS/E BLU |
3010419 |
