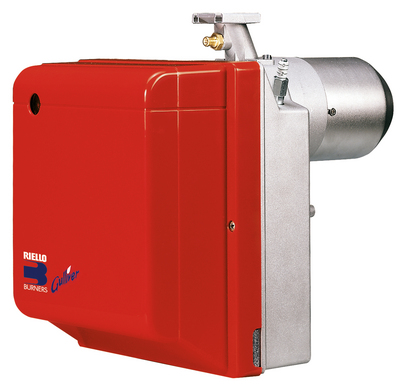

Газовые двухступенчатые горелки Riello Gulliver BSD
 |
| Артикул |
Модель |
Мощность, кВт |
| 3761512 |
BS1D |
16/19-52 |
| 3761612 |
BS2D |
35/40-91 |
| 3761716 |
BS3D |
65/75-189 |
| 3761816 |
BS4D |
110/140-246 |
|
Двухступенчатые горелки с низкими выбросами оксидов азота (LOW NOx) GULLIVER BSD разработаны для использования в тепло и парогенераторах небольшой мощности. Наличие двух ступеней мощности повышает эффективность работы. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя четыре типоразмера мощностью от 16 до 246 кВт.
Функциональные характеристики
- Фронтальный доступ ко всем узлам горелки.
- Настройка горелки без снятия с теплогенератора.
- Наличие воздушной заслонки, закрывающейся при выключении горелки, (предотвращает потери тепла через дымоход теплогенератора).
- Наличие подвижного фланца горелки (позволяет подобрать оптимальную длину головки горелки).
- Регулировка геометрических параметров головки горелки в зависимости от мощности горелки.
- Функция самодиагностики.
- Пониженный уровень шума.
Технические характеристики
| Модель |
|
BS1D |
BS2D |
BS3D |
BS4D |
| Тип регулировки |
|
Двухступенчатый |
| Время работы |
с |
6 - 28 |
| Мощность |
кВт |
16/19-52 |
35/40-91 |
65/75-189 |
110/140-246 |
| |
Мкал/ч |
13,8-44,7 |
30,1 - 78,2 |
55,9 - 162,5 |
94,6 - 211,6 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность газа |
кВт-ч/нм3 |
10 |
| Плотность газа |
кг/нм3 |
0,71 |
| Расход газа |
нм3/ч |
1,6 - 5,2 |
3,5 - 9 |
6,5 - 19 |
11-24,6 |
| Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
| Макс. температура воздуха |
°С |
40 |
| Электропитание |
Фазы/Гц/Вольт |
1/50/230 ±10% |
| Автомат горения |
тип |
RMG 569 |
| Обща электрическая мощность |
кВт |
0,15 |
0,18 |
0,35 |
0,43 |
| Степень защиты |
IP |
40 |
| Мощность электродвигателя |
кВт |
0,15 |
0,18 |
0,35 |
0,43 |
| Номинальный ток двигателя |
А |
0,64 |
0,67 |
1,4 |
2 |
| Пусковой ток двигателя |
А |
3 |
3 |
3 |
8,5 |
| Степень защиты двигателя |
IP |
20 |
| Трансформатор розжига |
|
Встроен в автомат горения |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ(А) |
61 |
62 |
66 |
71 |
| Выбросы СО |
мг/кВт-ч |
<40 |
| Выбросы NOх |
мг/кВт-ч |
<80 (3 класс EN676) |
Стандартная комплектация
- Подвижный фланец горелки - 1шт.
- Теплоизолирующая прокладка для фланца горелки - 1шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- 4-х штырьковая вилка - 1шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Подача газа на горелку
В качестве газовой арматуры с горелками серии BSD используются газовые мультиблоки Dungs серии MBZRDLE моделей: 405 (артикул 3970539), 405 (артикул 3970540), 407 (артикул 3970538), 407 (артикул 3970541), 410, 412.
Подвод газа к горелке может быть осуществлен как с правой, так и с левой стороны. Дополнительно мультиблок может быть укомплектован блоком контроля герметичности клапанов.
Мультиблоки к горелкам
| Горелка |
Мультиблок |
Артикул |
| BS1D |
Dungs MBZRDLE 405 |
3970539 |
| BS2D |
Dungs MBZRDLE 405 |
3970540 |
| Dungs MBZRDLE 407 |
3970538 |
| BS3D |
Dungs MBZRDLE 407 |
3970541 |
| Dungs MBZRDLE 410 |
|
| Dungs MBZRDLE 412 |
|
| BS4D |
Dungs MBZRDLE 410 |
|
| Dungs MBZRDLE 412 |
|
Подача воздуха на горение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. Воздушная заслонка меняет свое положение с помощью сервопривода при переходе со ступени на ступень. При выключении горелки воздушная заслонка закрывается автоматически.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии Gulliver BSD с длиной головки большей чем стандартная. В этом случае необходимо использовать специальный удлинитель.
| Горелка |
Длина стандартной головки (мм) |
Длина длинной головки (мм) |
Артикул |
| BS2D |
100 — 114 |
170 — 180 |
3001007 |
| BS2D |
100 — 114 |
270 — 280 |
3001008 |
| BS3D |
110 — 128 |
267 — 282 |
3001009 |
| BS4D |
145 — 168 |
302 — 317 |
3001016 |
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
| Горелка |
Артикул |
| BS1D |
3001003 |
| BS2D |
3001004 |
| BS3D |
3001005 |
| BS4D |
3001011 |
Комплект для диагностики неисправностей через РС
Позволяет считывать неисправности непосредственно из памяти автомата горения горелки. Состоит из соединительного кабеля и CD с программным обеспечением.
| Горелка |
Артикул |
| BS1D-2D-3D-4D |
3002731 |
