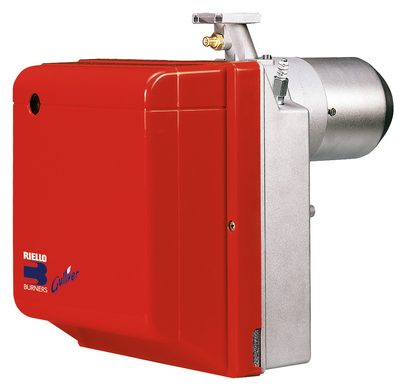

Газовые одноступенчатые горелки Riello Gulliver BS
 |
| Артикул |
Модель |
Мощность кВт |
| 3761112 |
BS1 |
16 — 52 |
| 3761212 |
BS2 |
35 — 91 |
| 3761316 |
BS3 |
65 — 189 |
| 3761416 |
BS4 |
110 — 246 |
|
Одноступенчатые газовые горелки c низкими выбросами оксидов азота серии GULLIVER BS разработаны для использования в бытовых теплогенераторах небольшой мощности. Низкие выбросы оксидов азота позволяют использовать их на объектах с ограничениями по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя четыре типоразмера мощностью от 16 до 246 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- наличие подвижного фланца горелки (позволяет подобрать оптимальную длину головки горелки);
- пониженный уровень шума;
- система самодиагностики с возможностью подключения к РС.
Технические характеристики
| Модель |
|
BS1 |
BS2 |
BS3 |
BS4 |
| Тип регулировки |
|
Одноступенчатый |
| Мощность |
кВт |
16-52 |
35-91 |
65-189 |
110-246 |
| |
Мкал/ч |
13,8-44,7 |
30,1 - 78,2 |
55,9 - 162,5 |
94,6 - 211,6 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность газа |
кВт-ч/нм3 |
10 |
| Плотность газа |
кг/нм3 |
0,71 |
| Расход газа |
нм3/ч |
1,6 - 5,2 |
3,5 - 9 |
6,5 - 18.5 |
11-24,6 |
| Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
| Макс. температура воздуха |
°С |
40 |
| Электропитание |
Фазы/Гц/Вольт |
1/50/230 ±10% |
| Автомат горения |
Тип |
RMG 569 |
| Общая электрическая мощность |
кВт |
0,15 |
0,18 |
0,35 |
0,53 |
| Степень защиты |
IP |
40 |
| Мощность электродвигателя |
кВт |
0,09 |
0,09 |
0,15 |
0,25 |
| Номинальный ток двигателя |
А |
0,64 |
0,67 |
1,4 |
2 |
| Пусковой ток двигателя |
А |
2.6 |
2.7 |
5.6 |
8 |
| Степень защиты двигателя |
IP |
20 |
| Трансформатор розжига |
|
Встроен в автомат горения |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
61 |
62 |
66 |
71 |
| Выбросы СО |
мг/кВт-ч |
<40 |
| Выбросы NOх |
мг/кВт-ч |
<80 (3 класс EN676) |
Стандартная комплектация
- Подвижный фланец горелки — 1 шт.
- Теплоизолирующая прокладка для фланца горелки — 1 шт.
- Винты для крепления фланца горелки к теплогенератору — 4 шт.
- Инструкция по монтажу и эксплуатации — 1 шт.
- Спецификация запасных частей — 1 шт.
Подача газа на горелку
В качестве газовой арматуры с горелками серии BS используются газовые мультиблоки Dungs серии MB DLE моделей: MBC 65 (артикул 3970570), 405 (артикул 3970546), 405 (артикул 3970547), 407 (артикул 3970544), 407 (артикул 3970548), 410, 412. Подвод газа к горелке может осуществляться как с правой, так и с левой стороны. Дополнительно мультиблок может быть укомплектован блоком контроля герметичности клапанов.
Мультиблоки к горелкам
| Горелка |
Мультиблок |
Артикул |
|
BS1
|
Dungs MB DLE 65 |
3970569 |
| Dungs MBD DLE 405 |
3970546 |
|
BS2
|
Dungs MB DLE 405 |
3970547 |
| Dungs MB DLE 407 |
3970544 |
|
BS3
|
Dungs MB DLE 407 |
3970548 |
| Dungs MB DLE 410 |
|
| Dungs MB DLE 412 |
|
|
BS4
|
Dungs MB DLE 407 |
3970548 |
| Dungs MB DLE 410 |
|
| Dungs MB DLE 412 |
|
Подача воздуха на горение
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. Положение воздушной заслонки устанавливается при настройке горелки на требуемую мощность. При выключении горелки воздушная заслонка закрывается автоматически.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии Gulliver BS с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
| Горелка |
Длина стандартной головки (мм) |
Длина длинной головки (мм) |
Артикул |
| BS2 |
100 — 114 |
170 — 180 |
3001007 |
| BS2 |
100 — 114 |
270 — 280 |
3001008 |
| BS3 |
110 — 128 |
267 — 282 |
3001009 |
| BS4 |
145 — 168 |
302 — 317 |
3001016 |
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
| Горелка |
Артикул |
| BS1 |
3001003 |
| BS2 |
3001004 |
| BS3 |
3001005 |
| BS4 |
3001011 |
Комплект для диагностики неисправностей через РС
Позволяет считывать неисправности непосредственно из памяти автомата горения горелки. Состоит из соединительного кабеля и CD с программным обеспечением.
