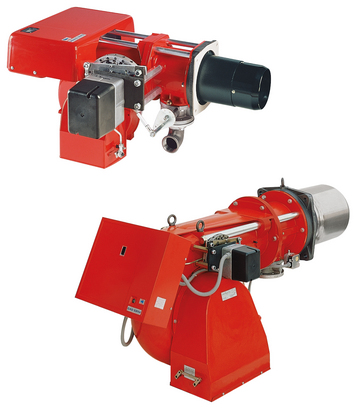

Газовые двухступенчатые горелки Riello GAS 8-10 P/M

Газовые двухступенчатые горелки Riello GAS 8-10 P/M
Артикул Наименование Мощность кВт
3753831 GAS 8 P/M t.c. 640/1162- 2210
3753832 GAS 8 P/M t.l. 640/1162- 2210
3754031 GAS 9 P/M t.c. 870/1744- 3488
3754032 GAS 9 P/M t.l. 870/1744- 3488
3754133 GAS 10 P/M t.c. 1140/2441- 4885
3754134 GAS 10 P/M t.l. 1140/2441- 4885
3809095 GAS 9/2* 1000/1750- 3200

Газовые двухступенчатые прогрессивные или модуляционные горелки серии GAS P/M разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c). Эта серия горелок включает в себя три типоразмера мощностью от 640 до 4885 кВт.

*Горелка GAS 9/2 является двухступенчатой.

Функциональные характеристики

  • настройка и обслуживание горелки без снятия с теплогенератора;
  • наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
  • наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую рампу) (кроме GAS 9/2);
  • наличие подвижной подпорной шайбы (обеспечивает оптимальное смешивание газа и воздуха во всем диапазоне работы горелки);
  • возможность использования горелки как в прогрессивном так и модуляционном режиме работы (при наличие модулятора) (кроме GAS 9/2).

Технические характеристики

Модель   GAS 8 P/M GAS 9 P/M GAS 10 P/M GAS 9/2
Тип регулирования   Прогрессивный двухступенчатый или модуляционный Двухступенчатый
Диапазон модуляции при максимальной мощности   4 - 1 3-1
Серводвигатель  тип   SQM 10 LKS 2/0
время работы с 42
Мощность кВт 640/1162-2210 870/1744-3488 11 40/2441-4885 100081750-3200
  Мкал/ч 550/1000-1900 750/1500-3000 980/2100-4200 860/1500-2752
Рабочая температура °С мин/макс 0 /40
Низшая теплотворная способность газа кВт-ч/нм3 10
Плотность газа кг/нм3 0,71
Расход газа нм3/ч 64/116,3-221 87/174,4-348,8 114/244,1-488,5 100/175-320
Вентилятор Тип Центробежный с выпуклыми лопастями
Макс. температура воздуха °С 60
Электропитание Фазы/Гц/Вольт 3N/50/230-400 (±10%)
Вспомогат. электропитание Фазы/Гц/Вольт 1/50/230 (±10%)
Автомат горения Тип LANDIS LFL 1.3333 RMG
Общая электрическая мощность кВт 5 12 17 12
Вспомогательная электрическая мощность кВт 1 2,8 2 2,8
Степень защиты IP   4 0
Мощность электродвигателя кВт 4 9,2 15 9,2
Номинальный ток двигателя А 9,5 - 16,4 17,5 - 30 26 - 45 17,5 - 30
Пусковой ток двигателя А 48-83 113-195 151 -261 113 - 195
Степень защиты двигателя IP 55
Трансформатор розжига V1-V2 230 В - 1х8 кВ
  I1-I2 1,8А - 30 мА
Работа   прерывистая (каждые 24 часа по крайней мере одна остановка)
Звуковое давление дБ( А) 85,9 89,4 90 89,4
Выбросы СО мг/кВт-ч <60
Выбросы NOх мг/кВт-ч <170 (2 класс EN 676)

Стандартная комплектация

  • Уплотнительная прокладка для присоединения газовой рампы - 1шт.
  • Крепежные винты - 12 шт.
  • Кабельные сальники - 4шт.
  • Удлинители направляющих - 2шт. (только для моделей с удлиненной головкой)
  • Теплоизолирующая прокладка - 1шт.
  • Пускатель для электродвигателя - 1шт.
  • Кабельные сальники для пускателя - 4шт.
  • Инструкция по монтажу и эксплуатации - 1шт.
  • Спецификация запасных частей - 1шт.

Подача газа на горелку

Для регулирования подачи газа во всем диапазоне модулирования на горелках серии GAS P/M установлена дроссельная газовая заслонка. Этой заслонкой управляет серводвигатель с эксцентриком с изменяемым профилем. С горелками этой серии используются одноступенчатые мультиблоки Dungs и одноступенчатые газовые рампы Dungs c блоком контроля герметичности клапанов: MBDLE420 CT, MBC 1200 SE 50 CT, MBC 1900 SE 65 FC CT, MBC 3100 SE 80 FC CT, MBC 5000 SE 100 FC CT. С горелками GAS 9/2 используется двухступенчатые газовые мультиблоки и рампы Dungs: MBZRDLE 420 CT, DN 65/2, DN 80/2 CTD. Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт. Для соединения газового мультиблока и рампы с горелкой требуется специальный переходник-адаптер. Необходимость использования того или иного адаптера определяется при подборе газовой арматуры к конкретной горелке. Подача газа может осуществляться как с правой, так и с левой стороны от горелки.

Газовые рампы и мультиблоки к горелкам

GAS 8 P/M

Dungs MBDLE 420 CT + адаптер I

Dungs MBC 1200 SE 50 CT + адаптер I

Dungs MBC 1900 SE 65 FC CT + адаптер F

Dungs MBC 3100 SE 80 FC CT + адаптер G

GAS 9 P/M

Dungs MBC 1200 SE 50 CT + адаптер I

Dungs MBC 1900 SE 65 FC CT + адаптер F

Dungs MBC 3100 SE 80 FC CT + адаптер G

GAS 10 P/M

Dungs MBC 1200 SE 50 CT + адаптер I

Dungs MBC 1900 SE 65 FC CT + адаптер F

Dungs MBC 3100 SE 80 FC CT + адаптер G

Dungs MBC 5000 SE 100 FC CT + адаптер H

GAS 9/2

Dungs MBZRDLE 420 CT DN 65/2 + адаптер D +CTD

Dungs DN 80/2 CTD + адаптер E

Подача воздуха на горение

Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. Благодаря наличию сервопривода, управляющего одновременно дроссельной газовой заслонкой и воздушной заслонкой, достигается плавное изменение мощности горелки с сохранением оптимального соотношения газ - воздух. Сервопривод полностью закрывает воздушную заслонку при отключении горелки.

Дополнительные принадлежности

Ограничительная вставка

При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.

Горелка Толщина вставки S (мм) Артикул
GAS 8 P/M 102 3000722
GAS 9 P/M- 9/2 130 3000723
GAS 10 P/M 130 3000751

Звукоизолирующий кожух

При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.

Горелка Тип Среднее снижение шума, дБ Артикул
GAS P/M - GAS /2 С7 10 3010376

Блок непрерывной вентиляции

В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.

Горелка Артикул
GAS 8 - 9 - 10 P/M - 9/2 3010030

Комплект для работы горелки на сжиженном газе

Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).

Горелка Артикул для стандартной головки Артикул для удлиненной головки
GAS 8 P/M 3000875 3010029
GAS 9 P/M - 9/2 3000876 3010028
GAS 10 P/M 3010152 3010153

Принадлежности для работы горелки в модуляционном режиме

Для осуществления модуляционного регулирования, на горелках серии GAS P/Mнеобходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).

Модулятор   Датчик
Тип Артикул Тип Диапазон Артикул
RWF40 3010211 Температурный РТ100 -100 +500°С 3010110
    Давления 4-20мА 0-2,5 бар 3010213
    Давления 4-20мА 0-16 бар 3010214

Потенциометр для определения положения сервопривода

Трехполюсный потенциометр с диапазоном от 0 до 1000 Ом (0-100%) устанавливается внутри серводвигателя и служит для определения его положения и передачи сигнала на пульт управления.

Горелка Артикул
GAS 8-9-10 P/M 3010021

Комплект для подключения персонального компьютера к автомату горения

Комплект состоит из соединительного кабеля и CDс программным обеспечением.

Горелка Артикул
GAS 9/2 3002719
