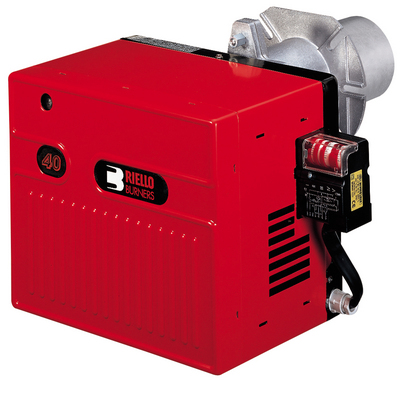

Газовые двухступенчатые горелки Riello 40 FS 5-20D

Артикул	Наименование	Мощность кВт
3758702	FS 5D	12/23 - 58
3758802	FS 8D	24/46 - 93
3759003	FS 15D	58/81 - 175
3759104	FS 20D	58/81 - 218

Двухступенчатые газовые горелки серии RIELLO 40 FSD разработаны для использования в генераторах теплого воздуха и печах различного назначения небольшой мощности. Эта серия горелок включает в себя четыре типоразмера мощностью от 12 до 218 кВт.

Функциональные характеристики

фронтальный доступ ко всем узлам горелки;
настройка горелки без снятия с теплогенератора;
не закрывающаяся во время остановки горелки воздушная заслонка (только для моделей FS 5D, FS 8D) (позволяет воздуху из вне поступать в камеру сгорания и не допускать перегрева различных элементов горелки теплотой из камеры сгорания печи или генератора теплого воздуха);
пониженный уровень шума.

Технические характеристики

Модель		FS5D	FS8D	FS15D	FS20D
Тип регулировки		Двухступенчатый
Мощность	кВт	12/23-58	23/46-93	58/81-175	58/81 - 220
	Мкал/ч	10/20-50	20/40-80	50/70-150	50/70 - 189
Рабочая температура	°С мин/макс	0 /40
Низшая теплотворная способность газа	кВт-ч/нм3	10
Плотность газа	кг/нм3	0,71
Расход газа	нм3/ч	1.2/2,3 - 5,8	2.3/4,6 - 9,3	5.8/8.1-17.5	5.8/8,1 -21,8
Вентилятор	Тип	Центробежный с выпуклыми лопастями
Макс. температура воздуха	°С	40
Электропитание	Фазы/Гц/Вольт	1/50/230 ±10%
Автомат горения	Тип	525 SE/3F		RMG 88.620A2
Общая электрическая мощность	кВт	0,11	0,13	0,24	0,25
Степень защиты	IP	40
Мощность электродвигателя	кВт	0,09	0,09	0,15	0,15
Номинальный ток двигателя	А	0,65	0,7	1,35	1,4
Пусковой ток двигателя	А	2,6	2,8	5,6	5,6
Степень защиты двигателя	IP	20
Трансформатор розжига		Встроен в автомат горения		Находится отдельно от автомата горения
Работа		прерывистая (каждые 24 часа по крайней мере одна остановка)
Звуковое давление	дБ( А)	60	67	70	73
Выбросы СО	мг/кВт-ч	<40
Выбросы NOх	мг/кВт-ч	<120 (2 класс EN 676)

Стандартная комплектация

Теплоизолирующая прокладка для фланца горелки - 1шт.
Винты с гайками для крепления горелки к теплогенератору - 4шт.
Шарнирное соединение - 1 шт.
Кабельный сальник - 1 шт.
Инструкция по монтажу и эксплуатации - 1шт.
Спецификация запасных частей - 1шт.

Подача газа на горелку

На горелках серии Riello 40 FSD в качестве газовой арматуры используются одноступенчатые мультиблоки Dungs серии MBZRDLE моделей: 405, 407, 410.

Подвод газа к горелке может осуществляться как справой, так и с левой стороны.

В качестве отдельной опции на все модели мультиблоков по дополнительному заказу может быть установлен блок контроля герметичности клапанов. Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт.

Мультиблоки к горелкам

RIELLO 40 FS 5D: Dungs MBZRDLE 405 (3970094)

RIELLO 40 FS 8D: Dungs MBZRDLE 405 (3970094), Dungs MBZRDLE 407 (3970556)

RIELLO 4D FS 15D: Dungs MBZRDLE 407 (3970556), Dungs MBZRDLE 410 (3970557)

RIELLO 40 FS 20D: Dungs MBZRDLE 407 (3970556), Dungs MBZRDLE 410 (3970557)

Подача воздуха на горение

Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. При переходе со ступени на ступень воздушная заслонка меняет свое положение с помощью сервопривода. При выключении горелки воздушная заслонка закрывается только в моделях Riello40FS 15D - 20D.

Дополнительные принадлежности

Удлинитель головки

Конструкция теплогенератора может предполагать использование горелки серии Riello 40 FSD с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.

Горелка	Длина стандартной головки (мм)	Длина длинной головки (мм)	Артикул
FS 5D	100	125	3000820
FS 20D	120	280	3000873

Конусообразный наконечник с дисковым завихрителем

С помощью этого устройства можно укоротить факел горелки.

Горелка	Проекция	Артикул
FS 5D	+ 15	3000916
FS 20D	+23	3000919

Комплект для работы горелки на сжиженном газе

Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).

Горелка	Артикул
FS 5D	3000882
FS 20D	3000886
