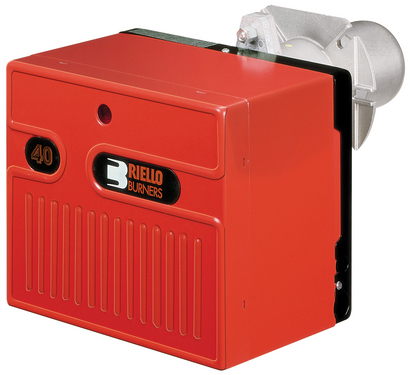

Газовые одноступенчатые горелки Riello 40 FS 3-20
 |
Артикул |
Наименование |
Мощность кВт |
3756502 |
FS3 |
11 — 35 |
3756602 |
FS5 |
23 — 58 |
3756702 |
FS8 |
46 — 93 |
3756435 |
FS10 |
42 -116 |
3756803 |
FS15 |
81 — 175 |
3756903 |
FS20 |
81 — 218 |
|
Одноступенчатые газовые горелки серии RIELLO 40 FS разработаны для использования в генераторах теплого воздуха и печах различного назначения небольшой мощности. Эта серия горелок включает в себя шесть типоразмеров мощностью от 11 до 218 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- не закрывающаяся во время остановки горелки воздушная заслонка (позволяет воздуху из вне поступать в камеру сгорания и не допускать перегрева различных элементов горелки теплотой из камеры сгорания печи или генератора теплого воздуха);
- пониженный уровень шума.
Технические характеристики
Модель |
|
FS3 |
FS5 |
FS8 |
FS10 |
FS15 |
FS20 |
Тип регулировки |
|
Одноступенчатый |
Мощность |
кВт |
11-35 |
23-58 |
46-93 |
52-116 |
81-175 |
81 - 220 |
|
Мкал/ч |
9,5 - 30 |
20-50 |
40-80 |
45-100 |
70-150 |
69,7 - 189 |
Рабочая температура |
°С мин/макс |
0 / 40 |
Низшая теплотворная способность газа |
кВт-ч/нм3 |
10 |
Плотность газа |
кг/нм3 |
0,71 |
Расход газа |
нм3/ч |
1,1 - 3,5 |
2,3 - 5,8 |
4,6 - 9,3 |
5,2-11,6 |
8,1-17,5 |
8,1 -21,8 |
Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
Макс. Температура воздуха |
°С |
40 |
Электропитание |
Фазы/Гц/Вольт |
1/50/230 ±10% |
Автомат горения |
Тип |
525 SE/5F |
RMG 88.620A2 |
Общая электрическая мощность |
кВт |
0,1 |
0,11 |
0,13 |
0,13 |
0,24 |
0,25 |
Степень защиты |
IP |
40 |
Мощность электродвигателя |
кВт |
0,09 |
0,09 |
0,09 |
0,09 |
0,15 |
0,15 |
Номинальный ток двигателя |
А |
0,6 |
0,65 |
0,7 |
0,7 |
1,35 |
1,4 |
Пусковой ток двигателя |
А |
2,4 |
2,6 |
2,8 |
2,8 |
5,6 |
5,6 |
Степень защиты двигателя |
IP |
20 |
Трансформатор розжига |
|
Встроен в автомат горения |
Находится отдельно от автомата горения |
Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
Звуковое давление |
дБ( А) |
56 |
60 |
66 |
67 |
70 |
73 |
Выбросы СО |
мг/кВт-ч |
<40 |
Выбросы NOх |
мг/кВт-ч |
<120 (2 класс EN 676) |
Стандартная комплектация
- Теплоизолирующая прокладка для фланца горелки — 1 шт.
- Винты с гайками для крепления горелки к теплогенератору — 4 шт.
- Шарнирное соединение — 1 шт.
- Кабельный сальник — 1 шт.
- Инструкция по монтажу и эксплуатации — 1 шт.
- Спецификация запасных частей — 1 шт.
Подача газа на горелку
На горелках серии Riello 40 FS в качестве газовой арматуры используются одноступенчатые мультиблоки Dungs серии MB DLE моделей:MBC 65, 405, 407, 410.
Подвод газа к горелке может осуществляться как справой, так и с левой стороны.
В качестве отдельной опции на все модели мультиблоков по дополнительному заказу может быть установлен блок контроля герметичности клапанов. Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт.
Мультиблоки к горелкам
RIELLO 40 FS3: Dungs MBС 65 DLE (3970569)
RIELLO 40 FS 5: Dungs MBС 65 DLE (3970569), Dungs MBDLE 405 (3970530)
RIELLO 40 FS 8: Dungs MBDLE 405 (3970530), Dungs MBD 407 (3970599)
RIELLO 40 FS10: Dungs MBDLE 405 (3970530), Dungs MBD 407 (3970599), Dungs MBD 410 (3970258)
RIELLO 40FS15: Dungs MBD 407 (3970599)
RIELLO 40 FS 20: Dungs MBD 407 (3970599), Dungs MBD 410 (3970258)
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RIELLO 40 FS с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
Горелка стандартной головки (мм) |
Длина |
Длина длинной головки (мм) |
Артикул |
FS3 - FS5 |
100 |
125 |
3000820 |
FS8 - FS10 |
110 |
170 |
3000864 |
FS15 - FS20 |
120 |
280 |
3000873 |
Конусообразный наконечник с дисковым завихрителем.
С помощью этого устройства можно укоротить факел горелки.
Горелка |
Проекция |
Артикул |
FS5 |
+ 15 |
3000916 |
FS8 |
+ 18 |
3000917 |
FS10 |
+ 18 |
3000918 |
FS20 |
+23 |
3000919 |
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
Горелка |
Артикул |
FS3 |
3000881 |
FS5 |
3000882 |
FS8 |
3000927 |
FS10 |
3000884 |
FS15 |
3000885 |
FS20 |
3000886 |
