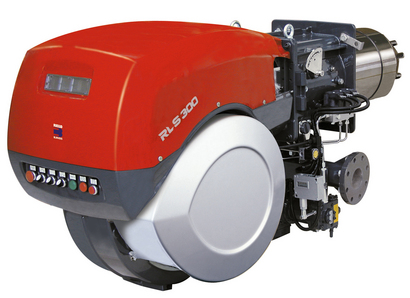

Двухтопливные двухступенчатые горелки Riello RLS/BP MX

Артикул Модель Мощность кВт 3898510 RLS 300/BP MX 600/1250- 3650 3898612 RLS 400/BP MX 1000/2000- 4500

Двухтопливные двухступенчатые прогрессивные или модуляционные (ГАЗ) или двухступенчатые (дизельное топливо) горелки со сниженными выбросами оксидов азота (Low NOx) серии RLS/BP MX разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Возможность работы в модуляционном режиме (на газе) обеспечивает точное поддержание контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя два типоразмера мощностью от 600 до 4500 кВт.

Функциональные характеристики

• настройка и обслуживание горелки без снятия с теплогенератора;
• наличие управляемой сервоприводом воздушной заслонки, закрывающейся при отключении горелки (предотвращает потери тепла через дымоход теплогенератора);
• наличие пропорционального газового клапана (позволяет иметь привлекательную цену при сохранении модуляционного режима работы);
• сниженный, по сравнению с аналогичными горелками, уровень шума (ниже 86 дБ);
• топливный насос имеет собственный электропривод;
• возможность использования горелки как в прогрессивном так и модуляционном режиме работы (при наличие модулятора) (только при работе на газе).

Технические характеристики

Модель		RLS 300/BP MX	RLS 400/BP MX
Тип регулирования		Газ - двухступенчатый прогрессивный или модуляционный Диз. топливо - двухступенчатый
Диапазон модуляции при максимальной мощности		Газ: 1 – 4 Диз. Топливо: 1-2
Серводвигатель	тип	SQM 10
Мощность	кВт	600/1250-3650	1000/2000-4500
	Мкал/ч	516/1075-3139	860/1720-3870
Рабочая температура	°С мин/макс	0 / 60
Низшая теплотворная способность диз. топлива	кВт-ч/кг	11,86
Вязкость диз. топлива	мм2/с	4-6 (при 200С)
Расход диз. топлива	кг/ч	50/105-308	84/169-380
Тип топливного насоса		TA 2
Производительность топливного насоса	кг/ч	340 (при 20 бар)
Давление распыления	бар	12
Максимальная температура диз.топлива	°С	50
Количество форсунок		50
Низшая теплотворная способность газа	кВт-ч/нм3	10
Плотность газа	кг/нм3	0,71
Расход газа	нм3/ч	60/125-365	100/200-450
Вентилятор	Тип	Центробежный с S-образными лопастями
Макс. температура воздуха	°С	60
Электропитание	Фазы/Гц/В	3N/50/230-400 (±10%)	3N/50/400 (±10%)
Вспомогат. электропитание	Фазы/Гц/В	1/50/230 (±10%)
Автомат горения	Тип	LFL 1.333
Общая электрическая мощность	кВт	6	9
Степень защиты	IP	54
Мощность электродвигателя насоса	кВт	1,1
Номинальный ток двигателя насоса	А	3,7
Пусковой ток двигателя насоса	А	24
Степень защиты двигателя насоса	IP	55
Мощность электродвигателя вентилятора	кВт	4,5	7,5
Номинальный ток двигателя вентилятора	А	9,1-15,8	17,5-30
Пусковой ток двигателя вентилятора	А	51-86	113-195
Степень защиты двигателя вентилятора	IP	55
Трансформатор розжига	V1-V2	230 В - 2х5 кВ
	I1-I2	1,9А - 35 мА
Работа		прерывистая (каждые 24 часа по крайней мере одна остановка)
Звуковое давление	дБ( А)	83	85
Диз. топливо Выбросы СО	мг/кВт-ч	<10
Сажевое число	№ по Бахараху	<2
Выбросы СxHv	мг/кВт-ч	<2
Выбросы NOx	мг/кВт-ч	<185 (2 класс EN 267)
ГАЗ Выбросы СО	мг/кВт*ч	<10
Выбросы NOx	мг/кВт-ч	<80 (3 класс EN 676)

Стандартная комплектация

• Уплотнительная прокладка для присоединения газовой рампы - 1шт.
• Крепежные винты - 8 шт.
• Теплоизолирующая прокладка - 1шт.
• Гибкие топливные шланги - 2шт.
• Штуцеры для присоединения топлива (1' нар.резьба) - 2шт.
• Инструкция по монтажу и эксплуатации - 1шт.
• Спецификация запасных частей - 1шт.

Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.

Подача газа

Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RLS/BPMX используется пропорциональный газовый клапан. Этот клапан позволяет поддерживать неизменное оптимальное соотношение расхода газа и воздуха во всем диапазоне работы горелки в зависимости от вырабатываемой мощности. Специальными импульсными трубками пропорциональный газовый клапан соединен с головкой горелки (давление воздуха), камерой сгорания (давление в камере сгорания) и газопроводом между клапаном и горелкой (давление газа). При необходимости уменьшить или увеличить мощность горелки, серводвигатель изменяет положение воздушной заслонки, вследствие чего изменяется давление воздуха на головке горелки и давление в камере сгорания. Учитывая изменившиеся параметры, газовый клапан через мембрану и систему рычагов устанавливает расход газа, соответствующий текущему расходу воздуха. Конструкция пропорционального клапана позволяет отказаться от использования в газовой рампе отдельного стабилизатора давления газа. С горелками серии RLS/BPMX используются следующие газовые рампы Landis: VGD 50, VGDF 65, VGDF 80, VGDF 100. Пропорциональный газовый клапан может быть укомплектован блоком контроля герметичности артикул (3010367). Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт. Установка газовой рампы и подача газа может осуществляться как с правой, так и с левой стороны от горелки. При установке справа от горелки дополнительно требуется заказать адаптер I2 (артикул 3010222).

Мультиблоки и газовые рампы

RLS 300/BP MX, RLS 400/BP MX: Landis VGD 50, Landis VGDF 65, Landis VGDF 80, Landis VGDF 100

Подача воздуха для горения

Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки управляемой сервоприводом. Газовый клапан изменяет расход газа пропорционально изменению расхода воздуха, благодаря чему достигается плавное изменение мощности горелки с сохранением оптимального соотношения газ - воздух. При работе на дизельном топливе сервопривод устанавливает заслонку в положение соответствующее работе на первой или второй ступени. При отключении горелки сервопривод полностью закрывает воздушную заслонку.

Дополнительные принадлежности

Звукоизолирующий кожух

При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.



Горелка	Тип	Среднее снижение шума (дБ)	Артикул
RLS 300-400/BP MX	С7	10	3010376

Принадлежности для работы горелки в модуляционном режиме

Для осуществления модуляционного регулирования, на горелках серии RLS/BPMX необходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).



Модулятор		Датчик
Тип	Артикул	Тип	Диапазон	Артикул
RWF40	3010356	Температурный РТ100	-100 +500°С	3010110
RWF40*	3010357
		Давления 4-20мА	0-2,5 бар	3010213
		Давления 4-20мА	0-16 бар	3010214

*имеет дополнительный модуляционный выход и интерфейс для RS485.

Потенциометр для определения положения сервопривода

Трехполюсный потенциометр с диапазоном от 0 до 1000 Ом (0-100%) устанавливается внутри серводвигателя и служит для определения его положения и передачи сигнала на пульт управления.

Горелка	Артикул
RLS 300-400/BP MX	3010021

Блок непрерывной вентиляции

В некоторых технологических процессах возникает необходимость осуществлять подачу воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку нужно оснастить блоком непрерывной вентиляции, который обеспечит работу вентилятора в то время, когда горелка находится в режиме ожидания.

Горелка	Артикул
RLS 300-400/BP MX	3010030

Комплект для дистанционного выбора вида топлива

Позволяет установить переключатель вида топлива на удаленном расстоянии от горелки.

Горелка	Артикул
RLS 300-400/BP MX	3010372

Форсунки

Для работы горелок серии RLS/BP MX требуется установить две форсунки. Номинал форсунки определяется на основе максимальной рабочей мощности горелки и распределения этой мощности между 1-й и 2-й ступенью (обычно выбираются форсунки одинакового номинала).

Внимание! Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.

Угол распыления 60°
Горелка	Номинал форсунки GPH	Расход топлива через форсунку (кг/час)			Артикул
		при 10 бар	при 12 бар	при 14 бар
RLS 300-400/BP MX	12,00	44,2	48,7	53	3009950
RLS 300-400/BP MX	13,00	47,8	52,8	57,4	3009951
RLS 300-400/BP MX	14,00	51,5	56,9	61,8	3009952
RLS 300-400/BP MX	15,00	55,2	60,9	66,2	3009953
RLS 300-400/BP MX	16,00	58,9	65	70,6	3009954
RLS 300-400/BP MX	17,00	62,6	69	75	3009955
RLS 300-400/BP MX	18,00	66,2	73,1	79,4	3009956
RLS 300-400/BP MX	19,00	69,9	77,2	83,5	3009957
RLS 300-400/BP MX	20,00	73,6	81,2	88,3	3009958
RLS 300-400/BP MX	22,00	81	89,3	97,1	3009959
RLS 300-400/BP MX	24,00	88,3	97,5	105,9	3009960
RLS 300-400/BP MX	26,00	95,7	105,6	114,7	3009961
RLS 300-400/BP MX	28,00	103,1	113,7	123,6	3009962
RLS 300-400/BP MX	30,00	110,4	121,8	132,4	3009963
RLS 300-400/BP MX	35,00	128,8	142,1	154,5	3009964
RLS 300-400/BP MX	40,00	147,2	162,4	176,5	3009965
RLS 300-400/BP MX	45,00	165,6	182,7	198,6	3009966
RLS 300-400/BP MX	50,00	184	203	220,7	3009967
RLS 300-400/BP MX	55,00	202,4	223,4	242,7	3009968
RLS 300-400/BP MX	60,00	220,8	243,7	264,8	3009969
RLS 300-400/BP MX	65,00	239,2	264	286,9	3009970
RLS 300-400/BP MX	70,00	257,6	284,3	309	3009971

Фильтр для жидкого топлива

Фильтр предназначен для установки на подающем топливопроводе. Может использоваться с любыми горелками данной серии.

Горелка	Размер ячейки	Артикул
RLS/BP MX	100мкм	3090236
