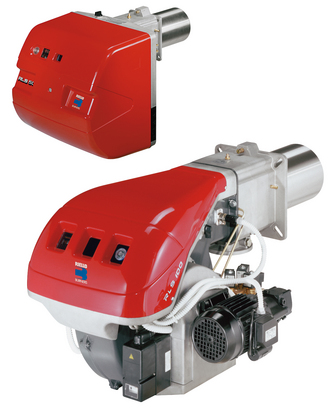

Двухтопливные двухступенчатые горелки Riello RLS 28-130
 |
Артикул |
Модель |
Мощность кВт |
3483200 |
RLS 28 |
100/163 - 325 |
3484100 |
RLS 38 |
116/232 - 442 |
3484600 |
RLS 50 |
145/290 - 581 |
3485000 |
RLS 70 |
232/465 - 814 |
3485200 |
RLS 100 |
349/698 - 1163 |
3485400 |
RLS 130 |
465/930 - 1395 |
|
Двухтопливные двухступенчатые горелки серии RLS разработаны для использования в теплогенераторах различного назначения средней мощности. Эта серия горелок включает в себя шесть типоразмеров мощностью от 100 до 1395 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- топливный насос имеет собственный электропривод;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума).
Технические характеристики
Модель |
|
RLS28 |
RLS38 |
RLS50 |
RLS70 |
RLS100 |
RLS130 |
Тип регулирования |
|
Двухступенчатый |
Серводвигатель тип |
|
LKS 210 - 08 |
LKS210 - 10 |
время работы |
с |
5 |
Мощность |
кВт |
100/163-325 |
116/232-442 |
145/290-581 |
232/465-814 |
349/698-1163 |
465/930-1395 |
|
Мкал/ч |
80/140-303 |
100/200-380 |
125/249-500 |
200/400-700 |
300/600-1000 |
400/800-1200 |
Рабочая температура |
°С мин/макс |
0 / 40 |
Дизельное топливо |
Низшая теплотворная способность |
кВт-ч/кг |
11,8 |
Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
Расход |
кг/ч |
8/14-28 |
10/20-37 |
12/25-49 |
20/39-69 |
30/59-99 |
39/79-118 |
Максимальная температура |
°С |
60 |
Насос |
Тип |
|
AL 65 В |
AJ 6CC |
производительность |
кг/ч при 12 бар |
63 (при 15 бар) |
134 (при 20 бар) |
Давление распыления |
бар |
12 |
Количество форсунок |
|
2 |
Низшая теплотворная способность газа |
кВт-ч/нм3 |
10 |
Плотность природного газа |
кг/нм3 |
0,71 |
Расход природного газа |
нм3/ч |
10/16-32,5 |
12/23-44 |
14,5/29-58 |
23/46,5-81 |
35/70-116 |
46,5/93-139,5 |
Вентилятор |
Тип |
Центробежный с S-образными лопастями |
Температура воздуха |
Макс. °С |
60 |
Электропитание |
Фазы/Гц/В |
1/50/230 (±10%) |
3N/50/230-400 (±10%) |
Вспомогат. электропитание |
Фазы/Гц/В |
1/50/230 (±10%) |
Автомат горения |
Тип |
LFL 1.333 |
Общая электрическая мощность |
кВт |
0,53 |
0,76 |
0,91 |
1,8 |
2,2 |
3 |
Вспомогательная электрическая мощность |
кВт |
0,19 |
0,25 |
0,17 |
0,33 |
0,43 |
Степень защиты |
IP |
44 |
Мощность двигателя вентилятора |
кВт |
0,25 |
0,42 |
0,65 |
1,1 |
1,5 |
2,2 |
Номинальный ток двигателя вентилятора |
А |
2,1 |
2,9 |
3-1,7 |
4,8 - 2,8 |
5,9 - 3,4 |
8,8 - 5,1 |
Пусковой ток двигателя вентилятора |
А |
4,8 |
11 |
13,8-8 |
22,6 - 13,2 |
29,5 - 17 |
52,8 - 30,6 |
Степень защиты двигателя вентилятора |
IP |
44 |
55 |
54 |
Мощность электродвигателя насоса |
кВт |
0,09 |
0,37 |
Номинальный ток двигателя насоса |
А |
0,8 |
2,4 |
Степень защиты двигателя насоса |
IP |
44 |
Трансформатор розжига |
V1-V2 |
230 В - 2х5 кВ |
|
I1-I2 |
1,9 А - 30 мА |
Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
Звуковое давление |
дБ (А) |
68 |
70 |
72 |
74 |
77,5 |
80 |
Дизельное топливо |
Выбросы СО |
мг/кВт-ч |
<20 |
Сажевое число |
№ по Бахараху |
<1 |
Выбросы СхНу |
мг/кВт-ч |
<10 |
Выбросы NOх |
мг/кВт-ч |
<190 (1 класс EN 267) |
Газ |
Выбросы СО |
мг/кВт-ч |
<15 |
Выбросы NOх |
мг/кВт-ч |
<120 (2 класс EN 676) |
Стандартная комплектация
- Прокладка для газового фланца-1шт.
- Фланец для газовой рампы - 1шт.
- Винты для крепления газового фланца - 4шт.
- Теплоизолирующая прокладка - 1шт.
- Винты для крепления фланца горелки к котлу - 4шт.
- Гибкие топливные шланги - 2шт.
- Штуцеры для присоединения топлива (3/8' нар.резьба) - 2шт. Комплект для работы горелки на сжиженном нефтяном газе - 1шт. Кабельные сальники
- Инструкция по монтажу и эксплуатации - 1шт. Спецификация запасных частей - 1шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Подача газа
Подвод газа к горелке может осуществляться как с правой, так и с левой стороны. Горелки серии RLS комплектуются газовыми двухступенчатыми мультиблоками Dungs серии MBZRDLE моделей: 407, 410, 412, 415, 420, 420 CTи газовыми двухступенчатыми рампами DN65/2, DN 80/2 CTD.
В качестве дополнительной опции на газовом мультиблоке или рампе может быть установлен блок контроля герметичности клапанов. Согласно Европейским нормам, использование блока контроля герметичности является обязательным для горелок мощностью более 1200 кВт.
В некоторых случаях между горелкой и газовой рампой или мультиблоком нужно установить специальный переходник (адаптер). Необходимость установки адаптера определяется из графиков подбора газовых рамп и мультиблоков.
Мультиблоки и газовые рампы
мультиблок |
артикул |
адаптер |
артикул |
RLS 28 |
Dungs MB ZR DLE 407 |
3970556 |
C |
3000824 |
Dungs MB ZR DLE 410 |
3970557 |
C |
3000824 |
Dungs MB ZR DLE 412 |
3970152 |
|
|
Dungs MB ZR DLE 415 |
3970183 |
|
|
Dungs MB ZR DLE 420 |
3970184 |
A |
3000822 |
RLS 38 |
|
|
|
Dungs MB ZR DLE 410 |
3970557 |
C |
3000824 |
Dungs MB ZR DLE 412 |
3970152 |
|
|
Dungs MB ZR DLE 415 |
3970183 |
|
|
Dungs MB ZR DLE 420 |
3970184 |
A |
3000822 |
RLS 50 |
Dungs MB ZR DLE 410 |
3970557 |
C |
3000824 |
Dungs MB ZR DLE 412 |
3970152 |
|
|
Dungs MB ZR DLE 415 |
3970183 |
|
|
Dungs MB ZR DLE 420 |
3970184 |
A |
3000822 |
RLS 70 |
Dungs MB ZR DLE 415 |
3970183 |
C2 |
3000843 |
Dungs MB ZR DLE 420 |
3970184 |
|
|
RLS 100 |
Dungs MB ZR DLE 415 |
3970183 |
C2 |
3000843 |
Dungs MB ZR DLE 420 |
3970184 |
|
|
Dungs DN 65/2 |
3809901 |
D |
3000825 |
RLS 130 |
Dungs MB ZR DLE 420 CT |
3970185 |
|
|
Dungs DN 65/2 + CT |
3809901+ 3809900 |
D |
3000825 |
Dungs DN 80/2 CTD |
3970168 |
E |
3000826 |
Подача дизельного топлива
На горелках серии RLS установлены три электромагнитных клапана (предохранительный клапан и два клапана подачи топлива).
Для распыления топлива в горелки серии RLSустанавливается две форсунки. Номинал форсунок определяется на основе максимальной рабочей мощности горелки и распределения этой мощности между 1-й и 2-й ступенью.
Подача воздуха для горения
Регулирование подачи воздуха для горения осуществляется посредством изменения положения воздушной заслонки, которая управляется электрическим сервоприводом через эксцентрик с изменяемым профилем. Воздушная заслонка плавно изменяет свое положение при изменении мощности горелки и закрывается при ее остановке.
Дополнительные принадлежности
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RLS с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
Горелка |
Длина стандартной головки (мм) |
Длина длинной головки (мм) |
Артикул |
RLS 28 |
191 |
326 |
3010264 |
RLS 38 |
201 |
336 |
3010265 |
RLS 50 |
216 |
351 |
3010266 |
RLS 70 |
250 |
385 |
3010345 |
RLS 100 |
250 |
385 |
3010346 |
RLS 130 |
250 |
385 |
3010347 |
Деаэратор для топлива
Деаэратор устанавливается на подающий топливопровод для удаления из топлива попавшего туда воздуха. Такой воздух может воспрепятствовать поступлению топлива на форсунку и вызвать остановку горелки.
Горелка |
Артикул деаэратора с фильтром |
Артикул деаэратора без фильтра |
RLS 28-38-50-70-100 |
3010055 |
3010054 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
Горелка |
Тип |
Среднее снижение шума (дБ) |
Артикул |
RLS 28 - 38 - 50 |
C1/3 |
10 |
3010403 |
RLS 70 - 100 - 130 |
C4/5 |
10 |
3010404 |
Форсунки
Для работы горелок серии RLS требуется установить две форсунки. Номинал форсунки определяется на основе максимальной рабочей мощности горелки и распределения этой мощности между 1-й и 2-й ступенью (обычно выбираются форсунки одинакового номинала).
Внимание! Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.
Угол распыления 60° |
Горелка |
Номинал форсунки GPH |
Расход топлива через форсунку (кг/час) |
Артикул |
при 10 бар |
при 12 бар |
при 14 бар |
RLS 28 |
2,00 |
7,7 |
8,5 |
9,2 |
3042126 |
RLS 28-38 |
2,50 |
9,6 |
10,6 |
11,5 |
3042140 |
RLS 28-38-50 |
3,00 |
11,5 |
12,7 |
13,8 |
3042158 |
RLS 28-38-50 |
3,50 |
13,5 |
14,8 |
16,1 |
3042162 |
RLS 38-50 |
4,00 |
15,4 |
17 |
18,4 |
3042172 |
RLS 38-50 |
4,50 |
17,3 |
19,1 |
20,7 |
3042182 |
RLS 38-50-70 |
5,00 |
19,2 |
21,2 |
23 |
3042192 |
RLS 50-70 |
5,50 |
21,1 |
23,3 |
25,3 |
3042202 |
RLS 50-70 |
6,00 |
23,1 |
25,5 |
27,7 |
3042212 |
RLS 50-70 |
6,50 |
25 |
27,6 |
30 |
3042222 |
RLS 70-100 |
7,00 |
26,9 |
29,7 |
32,3 |
3042232 |
RLS 70-100 |
7,50 |
28,8 |
31,8 |
34,6 |
3042242 |
RLS 70-100 |
8,00 |
30,8 |
33,9 |
36,9 |
3042252 |
RLS 70-100 |
8,50 |
32,7 |
36,1 |
39,2 |
3042262 |
RLS 70-100-130 |
9,50 |
36,5 |
40,3 |
43,8 |
3042282 |
RLS 70-100-130 |
10,00 |
38,4 |
42,4 |
46,1 |
3042292 |
RLS 70-100-130 |
11,00 |
42,3 |
46,7 |
50,7 |
3042312 |
RLS 100-130 |
12,00 |
46,1 |
50,9 |
55,3 |
3042322 |
RLS 100-130 |
13,00 |
50 |
55,1 |
59,9 |
3042332 |
RLS 100-130 |
14,00 |
53,8 |
59,4 |
64,5 |
3042352 |
RLS 100-130 |
15,00 |
57,7 |
63,6 |
69,2 |
3042362 |
RLS 100-130 |
16,00 |
61,5 |
67,9 |
73,8 |
3042382 |
RLS 130 |
17,00 |
65,4 |
72,1 |
78,4 |
3042392 |
|
