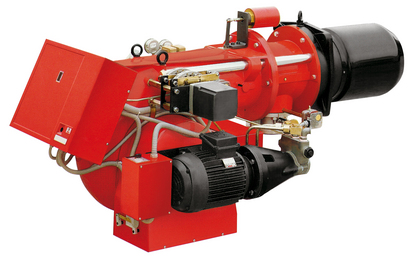

Двухтопливные двухступенчатые горелки Riello ENNE/EMME
 |
| Артикул |
Модель |
Мощность кВт |
| 3486701 |
ENNE/EMME 1400 t.c. |
407/814 - 1628 |
| 3486702 |
ENNE/EMME 1400 t.l. |
407/814 - 1628 |
| 3487801 |
ENNE/EMME 2000 t.c. |
581/1163 - 2325 |
| 3487802 |
ENNE/EMME 2000 t.l. |
581/1163 - 2325 |
| 3488801 |
ENNE/EMME 3000 t.c. |
872/1744 - 3488 |
| 3488802 |
ENNE/EMME 3000 t.l. |
872/1744 - 3488 |
| 3489203 |
ENNE/EMME 4500 t.c. |
1163/2325 - 5000 |
| 3489204 |
ENNE/EMME 4500 t.l. |
1163/2325 - 5000 |
|
Двухтопливные двухступенчатые прогрессивные или модуляционные горелки серии ENNE/EMME разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне, а также высокий среднесезонный КПД теплофикационной установки в целом. Горелки производятся как с удлиненной головкой (t.l.), так и со стандартной головкой (t.c.). Эта серия горелок включает в себя четыре типоразмера мощностью от 407 до 5000 кВт.
Функциональные характеристики
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой серводвигателем (позволяет использовать с горелкой одноступенчатую газовую рампу или одноступенчатый мультиблок);
- топливный насос имеет собственный независимый электропривод;
- регулировка геометрических параметров головки горелки в зависимости от мощности горелки;
- возможность использования горелки как в прогрессивном так и модуляционном режиме работы (при наличие модулятора).
Технические характеристики
| Модель |
|
ENNE / EMME 1400 |
ENNE / EMME 2000 |
ENNE / EMME 3000 |
ENNE / EMME 4500 |
| Тип регулирования |
|
Двухступенчатый прогрессивный или модуляционный |
| Коэффициент модуляции при максимальной мощности |
|
3 - 1 |
| Серводвигатель тип |
|
SQM 10.16502 |
| время работы |
с |
42 |
| Мощность |
кВт |
407/814-1628 |
581/1163-2325 |
872/1744-3488 |
1163/2325-5000 |
| |
Мкал/ч |
350/700-1400 |
500/1000-2000 |
750/1500-3000 |
1000/2000-4300 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
|
Мазут
|
Низшая теплотворная способность |
кВт-ч/кг |
11,16 |
| Максимальная вязкость |
°E при 50°С |
65 |
| Расход |
кг/ч |
36/73-114 |
52/104-208 |
78/156-312 |
104/208-448 |
|
Насос
|
тип |
|
TA3 |
TA4 |
NVBHR PDC |
NVBHR MDC |
| производительность |
кг/ч |
750
(при 25 бар) |
850
(при 25 бар) |
900
(при 25 бар) |
1200
(при 25 бар) |
| Давление распыления |
бар |
25 |
| Количество форсунок |
|
1 (модуляционная) |
| Температура топлива |
Макс. °С |
50 |
| Подогреватель топлива |
|
ДА |
| Низшая теплотворная способность газа |
кВт-ч/нм3 |
10 |
| Плотность газа |
кг/нм3 |
0,71 |
| Расход газа |
нм3/ч |
41/81-127 |
58/116-232 |
87/174-349 |
116/232-500 |
| Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
| Температура воздуха |
Макс. °С |
60 |
| Электропитание |
Фазы/Гц/В |
3N/50/230-400 (±10%) звезда
3/50/230 (±10%) треугольник |
| Вспомогательное электропитание |
Фазы/Гц/В |
1/50/230 (±10%) |
| Автомат горения |
Тип |
LFL 1.333 |
| Общая электрическая мощность |
кВт |
19 |
20 |
32,2 |
38 |
| Вспомогательная электрическая мощность |
кВт |
0.9 |
1,2 |
| Электрическая мощность подогревателей |
кВт |
14 |
19,6 |
| Степень защиты |
IP |
40 |
| Мощность электродвигателя насоса |
кВт |
1,1 |
2,2 |
| Номинальный ток двигателя насоса |
А |
3 - 5,2 |
3,7 - 6,4 |
| Степень защиты двигателя насоса |
IP |
44 |
| Мощность электродвигателя вентилятора |
кВт |
3 |
4 |
9,2 |
15 |
| Номинальный ток двигателя вентилятора |
А |
6,1 - 10,6 |
8 - 13,8 |
17 - 29,4 |
29 - 50,2 |
| Пусковой ток двигателя вентилятора |
А |
44,5 - 77 |
64 - 111 |
124,1 - 215 |
167 - 291 |
| Степень защиты двигателя вентилятора |
IP |
44 |
55 |
| Трансформатор розжига |
V1-V2 |
230 В - 2х6 кВ |
| |
I1-I2 |
1,9 А - 35 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ(А) |
85 |
90 |
95 |
|
Мазут
|
Выбросы СО |
мг/кВт-ч |
<170 |
| Выбросы NOх |
мг/кВт-ч |
<1000 |
|
Газ
|
Выбросы СО |
мг/кВт-ч |
<100 |
| Выбросы NOх |
мг/кВт-ч |
<150 (1 класс EN 676) |
Стандартная комплектация
- Прокладка для газовой рампы - 1шт.
- Винты для крепления фланца горелки к котлу - 12шт.
- Теплоизоляционная прокладка - 1шт.
- Гибкие топливные шланги - 2шт.
- Штуцер для присоединения топлива (1' нар.резьба) - 2шт.
- Кабельные сальники - 2шт.
- Прокладки - 8шт.
- Инструкция по монтажу, эксплуатации и техническому обслуживанию - 1шт .
- Спецификация запасных частей - 1шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Подача газа
Подвод газа к горелке может осуществляться как с правой, так и с левой стороны. На горелках серии ENNE/EMME установлена дроссельная газовая заслонка, которая управляется серводвигателем, соединенным с эксцентриком с изменяемым профилем. Благодаря этому, горелки серии ENNE/EMME комплектуются одноступенчатыми газовыми мультиблоками Dungs MBZRDLE 420 CTили одноступенчатыми газовыми рампами серии MBC: MBC 1200 SE50 CT, MBC 1900 SE 65 CFCT, MBC 3100 SE 80 FCCT. Газовые мультиблоки и рампы оборудованы встроенным блоком контроля герметичности клапанов.
В некоторых случаях между горелкой и газовой рампой или мультиблоком нужно установить специальный переходник (адаптер). Необходимость установки адаптера определяется из графиков подбора газовых рамп и мультиблоков.
Мультиблоки и газовые рампы
ENNE/EMME 1400:
MBZRDLE 420 CT MBC 1200 SE 50 CT
MBC 1900 SE 65 FC CT + адаптер D
ENNE/EMME 2000:
MBC 1200 SE 50 CT + адаптер I MBC 1900
SE 65 FC CT+ адаптер F MBC 3100
SE 80 FC CT+ адаптер G
ENNE/EMME 3000:
MBC 1200 SE 50 CT + адаптер I
MBC 1900 SE 65 FC CT + адаптер F
MBC 3100 SE 80 FC CT + адаптер G
ENNE/EMME 4500:
MBC 1200 SE 50 CT + адаптер I
MBC 1900 SE 65 FC CT + адаптер F
MBC 3100 SE 80 FC CT + адаптер G
Подача мазута
На горелках серии ENNE/EMME установлен топливный насос с независимым электроприводом. Подача мазута на горение осуществляется через специальную форсунку с игольчатым клапаном. Между насосом и форсункой имеется электрический подогреватель мазута с термостатическим управлением, который подогревает мазут до вязкости, необходимой для распыления через форсунку и два топливных клапана. На обратном топливопроводе установлен регулятор давления топлива, обеспечивающий необходимый расхода топлива при различных значениях мощности горелки.
Подача воздуха для горения
Регулирование подачи воздуха для горения осуществляется посредством изменения положения воздушной заслонки, которая управляется электрическим сервоприводом через эксцентрик с изменяемым профилем. Воздушная заслонка плавно изменяет свое положение при изменении мощности горелки и закрывается при ее остановке.
Дополнительные принадлежности
Ограничительная вставка
С помощью ограничительной вставки можно ограничить длину головки горелки.
| Горелка |
Толщина вставки S (мм) |
Артикул |
| ENNE/EMME 1400 - 2000 |
102 |
3000722 |
| ENNE/EMME 3000 - 4500 |
130 |
3000751 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Среднее снижение шума (дБ) |
Артикул |
| ENNE/EMME |
С7 |
10 |
3010376 |
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии ENNE/EMME необходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).
| Модулятор |
Датчик |
| Тип |
Артикул |
Тип |
Диапазон |
Артикул |
| RWF40 |
3010211 |
Температурный
РТ100 |
-100+500°С |
3010110 |
| |
|
Давления 4-20мА |
0-2,5 бар |
3010213 |
| |
|
Давления 4-20мА |
0-16 бар |
3010214 |
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до 1000 Ом (0-100%) устанавливается внутри серводвигателя и служит для определения его положения и передачи сигнала на пульт управления.
| Горелка |
Артикул |
| ENNE/EMME 1400 - 2000 - 3000 - 4500 |
3010021 |
Дегазатор
Устройство позволяющее удалять газы, образующиеся при нагреве мазута.
| Горелка |
Артикул |
| ENNE/EMME 1400 - 2000 |
3000748 |
| ENNE/EMME 3000 - 4500 |
3010012 |
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа существует специальный комплект (устанавливается в головку горелки).
| Горелка |
Артикул для стандартной головки |
Артикул для удлиненной головки |
| ENNE/EMME 1400 - 2000 |
3010063 |
3010063 |
Топливный фильтр (гребенчатый)
Служит для очистки мазута с вязкостью до 60°Е при 50°С от механических примесей. Для поддержания температуры мазута в фильтр устанавливается электрический подогреватель с термостатическим регулятором мощности.
| Электрические подогреватели и термостаты |
| Тип |
Артикул |
| Подогреватель с термостатом и световым индикатором |
3010060 |
| Подогреватель |
3010061 |
| Термостат (двухступенчатый/регулируемый) |
3010062 |
| Тип |
Степень фильтрации (мкм) |
Артикул |
| Ø-1 1/2" (60°Е при 50°С) |
300 |
3010022 |
Форсунки
В горелках серии ENNE/EMME используются специальные форсунки с игольчатым клапаном. Форсунка выбирается для максимального расхода топлива с округлением в большую сторону.
Внимание! Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указаны форсунка и максимальный расход топлива через нее.
| Угол распыления 45° |
|
Горелка
|
Максимальный расход топлива через форсунку
при давлении распыления 25 бар (кг/ч)
|
Артикул |
Артикул |
| Bergonzo |
Fluidics |
| ENNE/EMME 1400 |
70 |
3009203 |
3045426 |
| ENNE/EMME 1400 |
80 |
3009205 |
3045427 |
| ENNE/EMME 1400 |
90 |
3009207 |
3045428 |
| ENNE/EMME 1400-2000 |
100 |
3009209 |
3045430 |
| ENNE/EMME 1400-2000 |
125 |
3009211 |
3045432 |
| ENNE/EMME 14002000 -3000 |
150 |
3009213 |
3045434 |
| ENNE/EMME 2000-3000 |
175 |
3009215 |
3045436 |
| ENNE/EMME 20003000 -4500 |
200 |
3009800 |
3045438 |
| ENNE/EMME 3000-4500 |
225 |
3009801 |
3045440 |
| ENNE/EMME 3000-4500 |
250 |
3009802 |
3045442 |
| ENNE/EMME 3000-4500 |
275 |
3009803 |
3045444 |
| ENNE/EMME 3000-4500 |
300 |
3009804 |
3045446 |
| ENNE/EMME 4500 |
325 |
3009805 |
3045448 |
| ENNE/EMME 4500 |
350 |
3009806 |
3045450 |
| ENNE/EMME 4500 |
375 |
3009807 |
3045452 |
| ENNE/EMME 4500 |
400 |
3009808 |
3045454 |
| ENNE/EMME 4500 |
425 |
3009809 |
3045455 |
| ENNE/EMME 4500 |
450 |
3009810 |
3045456 |
