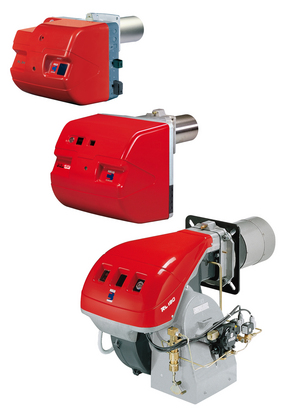

Дизельные двухступенчатые горелки Riello RL, RL MZ
 |
| Артикул |
Модель |
Мощность кВт |
| 3470200 |
RL 34 MZ t.c. |
97/154 - 395 |
| 3470201 |
RL 34 MZ t.l. |
97/154 - 395 |
| 3470300 |
RL 44 MZ t.c. (M) |
155/235 - 485 |
| 3470301 |
RL 44 MZ t.l. (M) |
155/235 - 485 |
| 3470330 |
RL 44 MZ t.c. (T) |
155/235 - 485 |
| 3470331 |
RL 44 MZ t.l. (T) |
155/235 - 485 |
| 3474630 |
RL 50 t.c |
148/296 - 593 |
| 3474631 |
RL 50 t.l. |
148/296 - 593 |
| 3470400 |
RL 64 MZ t.c. |
200/400 - 820 |
| 3470101 |
RL 64 MZ t.l. |
200/400 - 820 |
| 3475030 |
RL 70 t.c. |
255/474 - 830 |
| 3475031 |
RL 70 t.l. |
255/474 - 830 |
| 3475230 |
RL 100 t.c. |
356/711 - 1186 |
| 3475231 |
RL 100 t.l. |
356/711 - 1186 |
| 3475430 |
RL 130 t.c. |
486/948 - 1540 |
| 3475431 |
RL 130 t.l. |
486/948 - 1540 |
| 3475612 |
RL 190 |
759/1423 - 2443 |
| 3470010 |
RL 250 MZ t.c. |
600/1250 - 2700 |
|
Дизельные двухступенчатые горелки серии RL (MZ) разработаны для использования в теплогенераторах различного назначения средней мощности. Низкие выбросы оксидов азота (Low NOx) при работе горелок RS MZ позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c.). Модели RL 44 MZ могут поставляться в однофазном (М) и трехфазном (Т) исполнении. Эта серия горелок включает в себя девять типоразмеров мощностью от 154 до 2700 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
- наличие на корпусе горелки разъемов для электрических подключений, упрощающее монтаж и техническое обслуживание (для RS MZ).
Технические характеристики
| Модель |
|
RL 50 |
RL 70 |
RL 100 |
RL 130 |
RL 190 |
| Тип регулировки |
|
Двухступенчатый |
| Мощность |
кВт |
148/296-593 |
255/474-830 |
356/711-1186 |
486/948-1540 |
759/1423-2443 |
| |
Мкал/ч |
127/255-510 |
219/408-714 |
306/612-1020 |
418/816-1325 |
653/1224-2100 |
| Расход топлива |
кг/ч |
12,5/25-50 |
21,5/40-70 |
30/60-100 |
41/80-130 |
64/120-206 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность топлива |
кВт ч |
11,8 |
| |
ккал/кг |
10.200 |
| Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
| Насос Тип |
|
AL 75C |
AL 95C |
AJ 6CC |
J7C |
| производительность |
кг/ч при 12 бар |
88 |
107 |
164 |
230 |
| Давление распыления |
бар |
12 |
| Количество Форсунок |
|
2 |
| Максимальная температура топлива |
°С |
50 |
| Вентилятор (центробежный) |
|
S-образные лопасти |
Прямые лопасти |
| Макс. Температура воздуха |
°С |
60 |
| Электропитание |
Фазы/Гц/В |
3N/50/400-(±10%) звезда 3/50/230-(±10%) треугольник |
| Вспомогат. электропитание |
Фазы/Гц/В |
1/50/230 ±10% |
| Автомат горения |
Тип |
RBO 522 |
| Общая электрическая мощность |
кВт |
0,75 |
1,4 |
1,8 |
2,6 |
5,87 |
| Общий номинальный ток |
А |
0,1 |
0,3 |
0,4 |
| Степень защиты |
IP |
44 |
| Мощность электродвигателя |
кВт |
0,65 |
1,1 |
1,5 |
2,2 |
4,5 |
| Номинальный ток двигателя |
А |
3 - 1,7 |
4,7 - 2,7 |
6,4 - 3,7 |
8,5-4,9 |
15,8-9,1 |
| Пусковой ток двигателя |
А |
13,8-8 |
25 -14,6 |
27,7 - 16 |
57,2-33,2 |
126-73 |
| Степень защиты двигателя |
IP |
54 |
| Трансформатор розжига |
V1-V2 |
230 В-2х5 кВ |
| |
I1-I2 |
1,9 А-30 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
75 |
77 |
78,5 |
83,9 |
| Выбросы СО |
мг/кВт ч |
<40 |
| Сажевое число |
№ по Бахараху |
<1 |
| Выбросы СхНу |
мг/кВт ч |
< 10 после первых 20 секунд |
| Выбросы NOx |
мг/кВт ч |
<200 (1класс EN 267) |
| Модель |
|
RL 34 MZ |
RL 44 MZ |
RL 44 MZ |
RL 64 MZ |
RL250 MZ |
| Тип регулирования |
|
Двухступенчатый |
| Диапазон регулирования на максимальной мощности |
|
2 - 1 |
| Мощность |
кВт |
97/154-395 |
155/235-485 |
155/235-485 |
200/400-820 |
600/1250-2700 |
| |
Мкал/ч |
83/133-340 |
133/204-418 |
133/204-418 |
172/344-705 |
516/1075-2322 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность топлива |
кВт-ч |
11,8 |
| |
ккал/кг |
10.200 |
| Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
| Насос Тип |
|
AN 57C |
AL 67C |
AL 95C |
J 7PT |
| производительность |
кг/ч при 12 бар |
45 |
67 |
107 |
230 |
| Давление распыления |
бар |
12 |
| Количество форсунок |
|
2 |
| Максимальная температура топлива |
°С |
50 |
| Вентилятор |
Тип |
Центробежный c выпуклыми лопастями |
| Температура воздуха |
Макс. °С |
60 |
| Электропитание |
Фазы/Гц/В |
1/50-60/220-230 (±10%) |
3/50-60/220-230 (±10%) А
3N/50-60/220-400 (±10%) звезда |
3/50/230 (±10%) А
3N/50/230-400 (±10%) звезда |
3N/50/400 (±10%) |
| Вспомогат. электропитание |
Фазы/Гц/В |
1/50-60/220-230 (±10%) |
1/50/230 (±10%) |
1/50/230 (±10%) |
| Автомат горения |
Тип |
RMO 88.53 |
| Общая электрическая мощность |
кВт |
0,6 |
0,7 |
0,75 |
1,4 |
7.2 |
| Вспомогательная |
|
|
|
|
|
|
| электрическая мощность |
кВт |
0,3 |
0,28 |
0,3 |
0,6 |
| Степень защиты |
IP |
2XD |
44 |
54 |
| Мощность электродвигателя |
кВт |
0,3 |
0,42 |
0,45 |
1,1 |
6,6 |
| Номинальный ток двигателя |
А |
2,4 |
3 |
2 - 1,2 |
4,7 - 2,7 |
14,8 - 8,5 |
| Пусковой ток двигателя |
А |
9,6 |
12 |
9,5 - 5,5 |
24,5 - 14 |
114 - 66 |
| Степень защиты двигателя |
IP |
20 |
44 |
55 |
| Трансформатор розжига |
V1-V2 |
230 В - 2х12 кВ |
230 В - 2х5 кВ |
| |
I1-I2 |
0,2А - 30 мА |
1,9А - 30 мА |
1,9А - 35 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
70 |
72 |
76 |
83 |
| Выбросы СО |
мг/кВт-ч |
<40 |
| Сажевое число |
№ по Бахараху |
<1 |
| Выбросы СхНу |
мг/кВт-ч |
<10 после первых 20 секунд |
| Выбросы NOx |
мг/кВт-ч |
<185 (2класс EN 267) |
Стандартная комплектация
RL 50-70-100-130-190 - 64MZ - 250MZ
- Гибкие топливные шланги - 2шт.
- Штуцеры для присоединения топлива (3/8' - нар.резьба RL 50-130), (1' - нар.резьба RL 190-250)) - 2шт.
- Прокладки для топливных шлангов - 2шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- Теплоизолирующая прокладка - 1шт. Кабельные сальники (для RL 50).
- Удлинители направляющих (для моделей с длинными головками и RL 190, RL 250 М7) Инструкция по монтажу и эксплуатации - 1шт. Спецификация запасных частей - 1шт.
RL 34 - 44 MZ
- Гибкие топливные шланги - 2шт.
- Штуцеры для присоединения топлива (3/8' - нар.резьба) - 2шт.
- Прокладки для топливных шлангов - 2шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- Теплоизолирующая прокладка - 1шт.
- 7-ми штырьковая вилка - 1шт.
- 4-х штырьковая вилка - 1шт.
- 5-ти штырьковая вилка - 1шт (для RL 44 MZ (T)).
- Удлинители направляющих (для моделей с длинными головками)
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Внимание! Форсунки не входят в комплект поставки и заказываются отдельно в соответствие с мощностью на которой планируется использовать горелку.
Подача воздуха для горения
Регулировка расхода воздуха, поступающего на горение, осуществляется посредством изменения положения воздушной заслонки. При переходе горелки со ступени на ступень гидроцилиндр переводит воздушную заслонку в соответствующее положение. При остановке горелки воздушная заслонка закрывается полностью.
Дополнительные принадлежности
Ограничительная вставка
С помощью ограничительной вставки можно ограничить длину головки горелки.
| Горелка |
Толщина вставки S (мм) |
Артикул |
| RL 50 - 34 - 44 MZ |
90 |
3010095 |
| RL 64 MZ - 70-100-130 |
135 |
3010129 |
| RL 190 - 250 MZ |
102 |
3000722 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Среднее снижение шума (дБ) |
Артикул |
| RL 50-70-100-130-34-44-64 MZ |
С1/3 |
10 |
3010403 |
| RL 190 |
С4/5 |
10 |
3010404 |
| RL 250 MZ |
C7 |
10 |
3010376 |
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RL (MZ) с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
| Горелка |
Длина стандартной головки (мм) |
Длина длинной головки (мм) |
Артикул |
| RL 34 MZ |
216 |
351 |
3010426 |
| RL 44 MZ |
216 |
351 |
3010425 |
| RL 50 |
216 |
351 |
3010075 |
| RL 64 MZ |
250 |
385 |
3010114 |
| RL 70 |
250 |
385 |
3010114 |
| RL100 |
250 |
385 |
3010115 |
| RL130 |
250 |
385 |
3010116 |
| RL 190 |
370 |
530 |
3010444 |
| RL 250 MZ |
378 |
528 |
3010422 |
Деаэратор для топлива
Деаэратор устанавливается на подающий топливопровод для удаления из топлива попавшего туда воздуха. Такой воздух может воспрепятствовать поступлению топлива на форсунку и вызвать остановку горелки.
| Горелка |
Артикул деаэратора с фильтром |
Артикул деаэратора без фильтра |
| RL (MZ) |
3010055 |
3010054 |
STATUS - панель
Дополнительно устанавливается на горелке и позволяет подсчитывать количество запусков и время работы горелки на разных ступенях. Панель отображает в реальном времени этапы розжига и работы горелки и информирует о возможных неисправностях в случае аварийной остановки.
| Горелка |
Артикул |
| RL 50 - 70 - 100 - 130 - 190 - 250 MZ - 64 MZ |
3010322 |
Форсунки
Для работы горелок серии RL (MZ) требуется установить две форсунки. Номинал форсунки определяется на основе максимальной рабочей мощности горелки и распределения этой мощности между 1-й и 2-й ступенью (обычно выбираются форсунки одинакового номинала).
Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.
| Угол распыления 60° |
| Горелка |
Номинал форсунки GPH |
Расход топлива через форсунку (кг/час) |
Артикул |
| при 10 бар |
при 12 бар |
при 14 бар |
| RL 34 MZ |
1,00 |
4,1 |
4,5 |
4,9 |
3042077 |
| RL 34 MZ |
1,25 |
4,7 |
5,2 |
5,6 |
3042096 |
| RL 34-44 MZ |
1,50 |
5,7 |
6,3 |
6,8 |
3042107 |
| RL 34-44 MZ |
1,75 |
6,7 |
7,3 |
7,9 |
3042110 |
| RL 34-44 MZ |
2,00 |
7,7 |
8,5 |
9,2 |
3042126 |
| RL 34-44 MZ |
2,50 |
9,6 |
10,6 |
11,5 |
3042140 |
| RL 50-34-44 MZ |
3,00 |
11,5 |
12,7 |
13,8 |
3042158 |
| RL 50-34-44 MZ |
3,50 |
13,5 |
14,8 |
16,1 |
3042162 |
| RL 50-34-44-64 MZ |
4,00 |
15,4 |
17 |
18,4 |
3042172 |
| RL 50-34-44-64 MZ |
4,50 |
17,3 |
19,1 |
20,7 |
3042182 |
| RL 50-44-64 MZ-70 |
5,00 |
19,2 |
21,2 |
23 |
3042192 |
| RL 50-44-64 MZ-70 |
5,50 |
21,1 |
23,3 |
25,3 |
3042202 |
| RL 50-44-64 MZ-70 |
6,00 |
23,1 |
25,5 |
27,7 |
3042212 |
| RL 50-64 MZ-70 |
6,50 |
25 |
27,6 |
30 |
3042222 |
| RL 64 MZ-70-100 |
7,00 |
26,9 |
29,7 |
32,3 |
3042232 |
| RL 64 MZ-70-100 |
7,50 |
28,8 |
31,8 |
34,6 |
3042242 |
| RL 64 MZ-70-100 |
8,00 |
30,8 |
33,9 |
36,9 |
3042252 |
| RL 64 MZ-70-100 |
8,50 |
32,7 |
36,1 |
39,2 |
3042262 |
| RL 64 MZ-70-100-130 |
9,50 |
36,5 |
40,3 |
43,8 |
3042282 |
| RL 64 MZ-70-100-130-190 |
10,00 |
38,4 |
42,4 |
46,1 |
3042292 |
| RL 64 MZ-70-100-130-190 |
11,00 |
42,3 |
46,7 |
50,7 |
3042312 |
| RL 64-250 MZ-70-100-130-190 |
12,00 |
46,1 |
50,9 |
55,3 |
3042322 |
| RL 64-250 MZ-70-100-130-190 |
13,00 |
50 |
55,1 |
59,9 |
3042332 |
| RL 64-250 MZ-70-100-130-190 |
14,00 |
53,8 |
59,4 |
64,5 |
3042352 |
| RL 64-250 MZ-70-100-130-190 |
15,00 |
57,7 |
63,6 |
69,2 |
3042362 |
| RL 64-250 MZ-70-100-130-190 |
16,00 |
61,5 |
67,9 |
73,8 |
3042382 |
| RL 64-250 MZ-70-130-190 |
17,00 |
65,4 |
72,1 |
78,4 |
3042392 |
| RL 250 MZ-130-190 |
18,00 |
69,2 |
76,4 |
83 |
3042412 |
| RL 250 MZ-130-190 |
19,00 |
73 |
80,6 |
87,6 |
3042422 |
| RL 250 MZ-130-190 |
20,00 |
76,9 |
84,8 |
92,2 |
3042442 |
| RL 250 MZ-190 |
22,00 |
84,6 |
93,3 |
101,4 |
3042462 |
| RL 250 MZ-190 |
24,00 |
92,2 |
101,8 |
110,6 |
3042472 |
| RL 250 MZ-190 |
26,00 |
99,9 |
110,3 |
119,9 |
3042482 |
| RL 250 MZ-190 |
28,00 |
107,6 |
118,8 |
129,1 |
3042492 |
| RL 250 MZ |
30,00 |
110,4 |
122 |
132,4 |
3042502 |
| RL 250 MZ |
32,00 |
117,8 |
130,1 |
150,1 |
3042512 |
| RL 250 MZ |
35,00 |
128,8 |
142,1 |
154,5 |
3042522 |
Комплект для подключения персонального компьютера к автомату горения
Комплект состоит из соединительного кабеля и CD с программным обеспечением.
| Горелка |
Артикул |
| RL (MZ) |
3002719 |
Реле со свободными контактами (только для RL 34 - 44 - 64 MZ)
Предназначено для дистанционной передачи сигнала от горелки (например, о работе или блокировке горелки.
| Горелка |
Артикул |
| RL 34 - 44 - 64 MZ |
3010419 |
|
