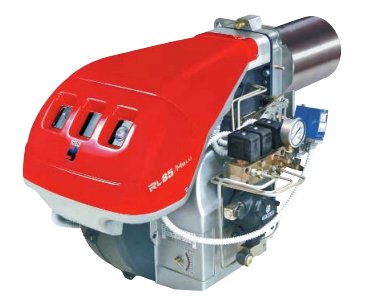

Дизельные двухступенчатые горелки Riello RL 55, 85/М BLU
 |
| Артикул |
Модель |
Мощность кВт |
| 3899200 |
RL 55/M BLU |
188/360 - 720 |
| 3896011 |
RL 85/M BLU |
233/594 - 1023 |
|
Дизельные двухступенчатые прогрессивные или модуляционные горелки серии RL/M BLU разработаны для использования в теплогенераторах различного назначения средней мощности. Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне, а также высокий среднесезонный КПД теплофикационной установки в целом. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в атмосферу. Эта серия горелок включает в себя два типоразмера мощностью от 188 до 1023 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
- возможность использования горелки, как в прогрессивном, так и модуляционном режиме работы (при наличие модулятора).
Технические характеристики
| Модель |
|
RL 55/M BLU |
RL 85/M BLU |
| Тип регулирования |
|
Двухступенчатый прогрессивный или модуляционный |
| Коэффициент модуляции по отношению к максимальной мощности |
|
2 - 1 |
| Серводвигатель |
|
SQN31 |
| время работы |
с |
42 |
| Мощность |
кВт |
188/360 - 720 |
223/594 - 1023 |
| |
Мкал/час |
162/310 - 619 |
192/510 - 880 |
| Расход топлива |
кг/час °С |
16/30 - 60 |
19/50 - 86 |
| Рабочая температура |
мин/макс |
0 / 40 |
| Низшая теплотворная способность топлива |
кВт-час/кг |
11,8 |
| |
ккал/кг |
10.200 |
| Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
| Насос тип |
|
J6 |
| производительность |
кг/час при 20 бар |
163 |
| Давление распыления |
бар |
20 |
| Количество форсунок |
|
1(модуляционная) |
| Максимальная температура топлива |
°С |
90 |
| Вентилятор |
Тип |
Центробежный с S-образными лопастями |
| Макс. температура воздуха |
°С |
60 |
| Электропитание |
Фазы/Гц/Вольт |
3N/50/400-(±10%) звезда
3/50/230-(±10%) треугольник |
| Вспомогат. электропитание |
Фазы/Гц/Вольт |
1/50/230 ±10% |
| Автомат горения |
Тип |
LAL 1.25 |
| Общая электрическая мощность |
кВт |
2,2 |
2,6 |
| Общий номинальный ток |
А |
0,3 |
0,3 |
| Степень защиты |
IP |
44 |
| Мощность электродвигателя |
кВт |
1,8 |
2,2 |
| Номинальный ток двигателя |
А |
7,4 - 4,3 |
8,5 - 4,9 |
| Пусковой ток двигателя |
А |
33,3 - 19,4 |
42,5 - 20 |
| Степень защиты двигателя |
IP |
54 |
| Трансформатор розжига |
V1-V2 |
30 В - 2х5 кВ |
| |
I1-I2 |
1,9 А - 30 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
75 |
78,5 |
| Выбросы СО |
мг/кВт-час |
<10 |
| Сажевое число |
№ по Бахараху |
<1 |
| Выбросы СхНу |
мг/кВт-час |
<10 после первых 20 секунд |
| Выбросы NOх |
мг/кВт-час |
<12 (3 класс EN 676) |
Стандартная комплектация
- Гибкие топливные шланги - 2шт.
- Штуцеры для присоединения топлива (3/8' нар.резьба) - 2шт.
- Прокладки для топливных шлангов - 2шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- Теплоизолирующая прокладка - 1шт.
- Кабельные сальники.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Подача воздуха для горения
Регулировка расхода воздуха поступающего на горение осуществляется посредством изменения положения воздушной заслонки. Воздушной заслонкой управляет сервопривод, изменяя ее положение при изменении мощности горелки и полностью закрывая ее при остановке горелки.
Дополнительные принадлежности
Ограничительная вставка
С помощью ограничительной вставки можно ограничить длину головки горелки.
| Горелка |
Толщина вставки S (мм) |
Артикул |
| RL 55/M BLU-85/M BLU |
135 |
3010129 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Среднее снижение шума (дБ) |
Артикул |
| RL 55/M BLU-85/M BLU |
С4/5 |
10 |
3010404 |
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии RL/M необходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).
| Модулятор |
Датчик |
| Тип |
Артикул |
Тип |
Диапазон |
Артикул |
| RWF40 |
3010212 |
Температурный
РТ100 |
-100+500°С |
3010110 |
| |
|
Давления
4-20мА |
0-2,5 бар |
3010213 |
| |
|
Давления
4-20мА |
0-16 бар |
3010214 |
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до 1000 Ом (0-100%) устанавливается внутри серводвигателя и служит для определения его положения и передачи сигнала на пульт управления.
| Горелка |
Артикул |
| RL 55/M BLU-85/M BLU |
3010021 |
Форсунки
В горелках серии RL/M используется специальная форсунка с игольчатым клапаном. Форсунка выбирается для максимального расхода топлива с округлением в большую сторону.
| Горелка |
Максимальный расход топлива
через форсунку
при давлении распыления 20 бар (кг/ч) |
Артикул |
| Угол распыления 60° |
| RL 55-85/M BLU |
30 |
3009867 |
| 40 |
3009868 |
| 50 |
3009869 |
| 60 |
3009870 |
| 90 |
3009871 |
Внимание! Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указаны форсунка и максимальный расход топлива через нее.
