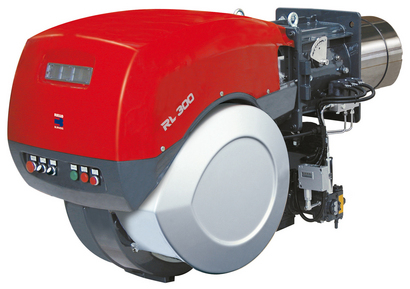

Дизельные двухступенчатые горелки Riello RL 300, 400/B MZ
 |
| Артикул |
Модель |
Мощность кВт |
| 3478400 |
RL 300/B MZ |
600/1250-3550 |
| 3478502 |
RL 400/B MZ |
1000/2000- 4450 |
| по заказу* |
RL 300/E |
|
| по заказу* |
RL 400/E |
|
| по заказу* |
RL 500/E |
|
* Эти модели могут быть изготовлены по отдельному заказу.
|
Дизельные двухступенчатые горелки со сниженными выбросами оксидов азота (Low NOx) серии RL/BMZ разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их в тех местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя два типоразмера мощностью от 1250 до 4450 кВт.
Функциональные характеристики
- настройка и обслуживание горелки без снятия с теплогенератора;
- наличие управляемой сервоприводом воздушной заслонки, закрывающейся при отключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- сниженный, по сравнению с аналогичными горелками, уровень шума (ниже 85 дБ);
- топливный насос имеет собственный электропривод.
Технические характеристики
| Модель |
|
RL 300/B MZ |
RL 400/B MZ |
| Тип регулирования |
|
двухступенчатый |
| Диапазон модуляции при максимальной мощности |
|
1-2 |
| Серводвигатель |
тип |
SQM 10 |
| Мощность |
кВт |
600/1250-3550 |
1000/2000-4450 |
| |
Мкал/ч |
516/1075-3052 |
860/1720-3828 |
| Рабочая температура |
°С мин/макс |
0 / 60 |
| Низшая теплотворная способность диз. топлива |
кВт-ч/кг |
11,86 |
| Вязкость диз. топлива |
мм2/с |
4-6 (при 200С) |
| Расход диз. топлива |
кг/ч |
50/105-301 |
84/169-378 |
| Тип топливного насоса |
|
ТА 2 |
| Производительность топливного насоса |
кг/ч |
340 (при 20 бар) |
| Давление распыления |
бар |
12 |
| Максимальная температура диз.топлива |
°С |
50 |
| Количество форсунок |
|
|
| Вентилятор |
Тип |
Центробежный с S-образными лопастями |
| Макс. температура воздуха |
°С |
60 |
| Электропитание |
Фазы/Гц/В |
3N/50/230-400 (±10%) |
3N/50/400 (±10%) |
| Вспомогат. электропитание |
Фазы/Гц/В |
1/50/230 (±10%) |
| Автомат горения |
Тип |
RMO 88.53А2 |
| Общая электрическая мощность |
кВт |
6 |
9 |
| Степень защиты |
ІР |
54 |
| Мощность электродвигателя насоса |
кВт |
1,1 |
| Номинальный ток двигателя насоса |
А |
3,7 |
| Пусковой ток двигателя насоса |
А |
24 |
| Степень защиты двигателя насоса |
ІР |
55 |
| Мощность электродвигателя вентилятора |
кВт |
4 5 |
7,5 |
| Номинальный ток двигателя вентилятора |
А |
9,1-15,8 |
17,5-30 |
| Пусковой ток двигателя вентилятора |
А |
51-86 |
113-195 |
| Степень защиты двигателя вентилятора |
ІР |
55 |
| Трансформатор розжига |
V1-V2 |
230 В - 2х5 кВ |
| |
І1-І2 |
1,9А - 35 мА |
| Работа |
|
прерывистая (каждые 24часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
83 |
85 |
| Выбросы СО |
мг/кВт-ч |
<10 |
| Сажевое число |
№ по Бахараху |
<2 |
| Выбросы CxHy |
мг/кВт-ч |
<2 |
| Выбросы NОх |
мг/кВт-ч |
<185 (2 класс БЫ 267) |
Стандартная комплектация
- Крепежные винты - 4 шт.
- Теплоизолирующая прокладка - 1шт.
- Гибкие топливные шланги - 2шт.
- Штуцеры для присоединения топлива (1' нар.резьба) - 2шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Внимание! Форсунки не входят в комплект поставки и заказываются отдельно в соответствие с мощностью на которой планируется использовать горелку.
Подача воздуха для горения
Регулировка расхода воздуха поступающего на горение осуществляется посредством изменения положения воздушной заслонки. Воздушной заслонкой управляет сервопривод, изменяя ее положение при изменении мощности горелки и полностью закрывая ее при остановке горелки.
Дополнительные принадлежности
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Артикул |
| RL 300-400/B MZ |
С7 |
3010376 |
Комплект для подключения персонального компьютера к автомату горения
Комплект состоит из соединительного кабеля и CD с программным обеспечением.
| Горелка |
Артикул |
| RL 300/B MZ - 400/B MZ |
3002719 |
Форсунки
Для работы горелок серии RL/B MZ на дизельном топливе требуется установить две форсунки. Выбор номинала форсунок определяется исходя из предполагаемой мощности горелки и распределения этой мощности между 1-й и 2-й ступенью (обычно выбираются форсунки одинакового номинала).
Внимание! Форсунка не входит в стандартную комплектацию и заказывается отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.
| Угол распыления 60° |
| Горелка |
Номинал форсунки GPH |
Расход топлива через форсунку (кг/час) |
Артикул |
| при 10 бар |
при 12 бар |
при 14 бар |
| RL 300-400/B MZ |
12,00 |
44,2 |
48,7 |
53 |
3009950 |
| RL 300-400/B MZ |
13,00 |
47,8 |
52,8 |
57,4 |
3009951 |
| RL 300-400/B MZ |
14,00 |
51,5 |
56,9 |
61,8 |
3009952 |
| RL 300-400/B MZ |
15,00 |
55,2 |
60,9 |
66,2 |
3009953 |
| RL 300-400/B MZ |
16,00 |
58,9 |
65 |
70,6 |
3009954 |
| RL 300-400/B MZ |
17,00 |
62,6 |
69 |
75 |
3009955 |
| RL 300-400/B MZ |
18,00 |
66,2 |
73,1 |
79,4 |
3009956 |
| RL 300-400/B MZ |
19,00 |
69,9 |
77,2 |
83,5 |
3009957 |
| RL 300-400/B MZ |
20,00 |
73,6 |
81,2 |
88,3 |
3009958 |
| RL 300-400/B MZ |
22,00 |
81 |
89,3 |
97,1 |
3009959 |
| RL 300-400/B MZ |
24,00 |
88,3 |
97,5 |
105,9 |
3009960 |
| RL 300-400/B MZ |
26,00 |
95,7 |
105,6 |
114,7 |
3009961 |
| RL 300-400/B MZ |
28,00 |
103,1 |
113,7 |
123,6 |
3009962 |
| RL 300-400/B MZ |
30,00 |
110,4 |
121,8 |
132,4 |
3009963 |
| RL 300-400/B MZ |
35,00 |
128,8 |
142,1 |
154,5 |
3009964 |
| RL 300-400/B MZ |
40,00 |
147,2 |
162,4 |
176,5 |
3009965 |
| RL 300-400/B MZ |
45,00 |
165,6 |
182,7 |
198,6 |
3009966 |
| RL 300-400/B MZ |
50,00 |
184 |
203 |
220,7 |
3009967 |
| RL 300-400/B MZ |
55,00 |
202,4 |
223,4 |
242,7 |
3009968 |
| RL 300-400/B MZ |
60,00 |
220,8 |
243,7 |
264,8 |
3009969 |
| RL 300-400/B MZ |
65,00 |
239,2 |
264 |
286,9 |
3009970 |
| RL 300-400/B MZ |
70,00 |
257,6 |
284,3 |
309 |
3009971 |
Фильтр для жидкого топлива
Фильтр предназначен для установки на подающем топливопроводе. Может использоваться с любыми горелками данной серии.
| Горелка |
Размер ячейки |
Артикул |
| RL/в |
100мкм |
3090236 |
|
