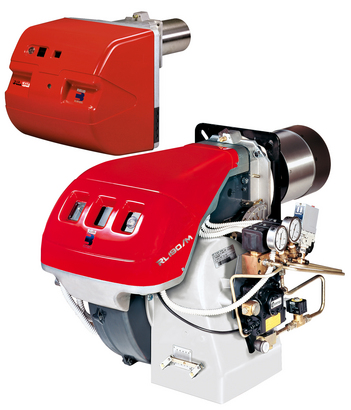

Дизельные двухступенчатые горелки Riello RL 28-190/M
 |
| Артикул |
Модель |
Мощность кВт |
| 3471000 |
RL28/M |
90 - 332 |
| 3471400 |
RL38/M |
101 - 450 |
| 3471600 |
RL50/M |
130 - 593 |
| 3477010 |
RL70/M |
202 - 1043 |
| 3477210 |
RL100/M |
332 - 1482 |
| 3477410 |
RL130/M |
498 - 1779 |
| 3477810 |
RL190/M |
474 - 2431 |
|
Дизельные двухступенчатые горелки серии RL/M разработаны для использования в теплогенераторах различного назначения средней мощности. Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне, а также высокий среднесезонный КПД теплофикационной установки в целом. Эта серия горелок включает в себя семь типоразмеров мощностью от 90 до 2431 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
- возможность использования горелки, как в прогрессивном, так и модуляционном режиме работы (при наличие модулятора).
Технические характеристики
| Модель |
|
RL 28/M |
RL 38/M |
RL 50/M |
RL70/M |
RL100/M |
RL130/M |
RL190/M |
| Тип регулирования |
|
Двухступенчатый прогрессивный или модуляционный |
| Коэффициент модуляции по отношению к максимальной мощности |
|
3 - 1 |
| Серводвигатель тип |
|
SQN90 |
SQN31 |
| время работы |
с |
24 |
42 |
| Мощность |
кВт |
90/166 - 332 |
101/237 - 450 |
130/296 - 593 |
202/474 - 1043 |
332/71 - 1482 |
498/948 - 1779 |
474/1423 - 2431 |
|
Мкал/ч |
76,5/143 - 286 |
87/204 - 387 |
112/255 - 510 |
173/408 - 897 |
286/612 - 1275 |
428/816 - 1530 |
408/1224 - 2091 |
| Расход топлива |
кг/ч |
7,5/14 - 28 |
8,5/20 - 38 |
11/25 - 50 |
17/40 - 88 |
28/60 - 125 |
42/80 - 150 |
40/120 - 205 |
| Рабочая температура |
°С мин/макс |
0/40 |
| Низшая теплотворная способность топлива |
кВт-ч/кг |
11,8 |
|
ккал/кг |
10.200 |
| Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
| Насос тип |
|
AL75C |
AL95C |
J7C |
TA 3 |
| производительность |
кг/ч при 20 бар |
74 |
99 |
1 90 |
665 |
| Давление распыления |
бар |
20 |
| Количество форсунок |
|
1(модуляционная) |
| Максимальная температура топлива |
°С |
50 |
| Вентилятор |
Тип |
Центробежный с S-образными лопастями |
Прямые лопасти |
| Макс. температура воздуха |
°С |
60 |
| Электропитание |
Фазы/Гц/Вольт |
1/50/230 - (±10%) |
3N/50/400-(±10%) звезда
3/50/230-(±10%) треугольник |
| Вспомогат. электропитание |
Фазы/Гц/Вольт |
1/50/230 ±10% |
| Автомат горения |
Тип |
LAL 1.25 |
| Общая электрическая мощность |
кВт |
0,4 |
0,6 |
0,8 |
1,4 |
2,1 |
2,6 |
5,5 |
| Общий номинальный ток |
А |
0,15 |
0,15 |
0,15 |
0,3 |
0,3 |
0,4 |
1 |
| Степень защиты |
IP |
44 |
| Мощность электродвигателя |
кВт |
0,25 |
0,45 |
0,65 |
1,1 |
1,8 |
2,2 |
4,5 |
| Номинальный ток двигателя |
А |
2,1 |
2-1,2 |
3-1,7 |
4,8 - 2,8 |
7,3 - 4,2 |
8,8 - 5,1 |
15,8-9,1 |
| Пусковой ток двигателя |
А |
4,8 |
9,5 - 5,5 |
13,8-8 |
25 -14,6 |
37,6 - 21,8 |
57,2 - 33,2 |
126 - 73 |
| Степень защиты двигателя |
IP |
54 |
| Трансформатор розжига |
V1-V2 |
230 В - 2х5 кВ |
230 В-2х5 кВ |
|
I1-I2 |
1,9 А - 30 мА |
1,9А-35мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
68 |
70 |
75 |
77 |
78,5 |
83,9 |
| Выбросы СО |
мг/кВт-ч |
<40 |
| Сажевое число |
№ по Бахараху |
<1 |
| Выбросы СхНу |
мг/кВт-ч |
<10 после первых 20 секунд |
| Выбросы ЫОх |
мг/кВт-ч |
<200 (1 класс EN 267) |
Стандартная комплектация
- Гибкие топливные шланги - 2шт.
- Штуцеры для присоединения топлива (3/8' нар.резьба (RL/M 28-130), 1' нар.резьба (RL 190/M)) - 2шт.
- Прокладки для топливных шлангов - 2шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- Теплоизолирующая прокладка - 1шт.
- Кабельные сальники
- Удлинители направляющих (для RL 190/M). Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Подача воздуха для горения
Регулировка расхода воздуха, поступающего на горение, осуществляется посредством изменения положения воздушной заслонки. Воздушной заслонкой управляет сервопривод, изменяя ее положение при изменении мощности горелки и полностью закрывая ее при остановке горелки.
Дополнительные принадлежности
Ограничительная вставка
С помощью ограничительной вставки можно ограничить длину головки горелки.
| Горелка |
Толщина вставки S (мм) |
Артикул |
| RL 28/M-38/M-50/M |
90 |
3010095 |
| RL 70/M-100/M-130/M |
135 |
3010129 |
| RL 190/M |
102 |
3000722 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Среднее снижение шума (дБ) |
Артикул |
| 28/М-38/М-50/М |
С1/3 |
10 |
3010403 |
| 70/М-100/М - 130/М-190/М |
С4/5 |
10 |
3010404 |
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RL/M с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
| Горелка |
Длина стандартной головки (мм) |
Длина длинной головки (мм) |
Артикул |
| RL 28/M |
241 |
351 |
3010120 |
| RL 38/M |
241 |
351 |
3010121 |
| RL 50/M |
241 |
351 |
3010122 |
| RL 70/M |
272 |
385 |
3010159 |
| RL 100/M |
272 |
385 |
3010160 |
| RL 130/M |
272 |
385 |
3010161 |
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии RL/M необходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).
| Модулятор |
Датчик |
| Тип |
Артикул |
Тип |
Диапазон |
Артикул |
| RWF40 |
3010212 |
Температурный РТ100 |
-100+500°С |
3010110 |
|
|
Давления
4-20мА |
0-2,5 бар |
3010213 |
|
|
Давления
4-20мА |
0-16 бар |
3010214 |
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до 1000 Ом (0-100%) устанавливается внутри серводвигателя и служит для определения его положения и передачи сигнала на пульт управления.
| Горелка |
Артикул |
| RL 28/M-38/M-50/M |
3010109 |
| RL 70/M-100/M-130/M - 190/М |
3010021 |
Форсунки
В горелках серии RL/M используется специальная форсунка с игольчатым клапаном. Форсунка выбирается для максимального расхода топлива с округлением в большую сторону.
Внимание! Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указаны форсунка и максимальный расход топлива через нее.
| Угол распыления 45° |
| Горелка |
Максимальный расход топлива через форсунку при давлении распыления 20 бар (кг/ч) |
Артикул |
| RL28/M |
15 |
3009850 |
| RL 28/M - 38/M |
20 |
3009851 |
| RL 28/M - 38/M - 50/M |
30 |
3009852 |
| RL 38/M - 50/M - 70/M |
40 |
3009853 |
| RL 50/M - 70/M |
50 |
3009854 |
| RL 70/M - 100/M |
60 |
3009855 |
| RL 70/M - 100/M |
70 |
3009856 |
| RL 100/M - 130/M |
80 |
3009857 |
| RL 100/M - 130/M |
90 |
3009858 |
| RL 100/M - 130/M |
100 |
3009859 |
| RL 130/M |
110 |
3009860 |
| RL 130/M - 190/M |
120 |
3009861 |
| RL 130/M - 190/M |
130 |
3009862 |
| RL 190/M |
140 |
3009863 |
| RL 190/M |
160 |
3009864 |
| RL 190/M |
180 |
3009865 |
| RL 190/M |
200 |
3009866 |
Насадка на головку горелки для инверсионных камер сгорания
Насадка устанавливается на головку горелки при использовании горелки на теплогенераторе с инверсионной камерой сгорания.
| Горелка |
Длина стандартной головки с насадкой (мм) |
Длина длинной головки с насадкой (мм) |
Артикул |
| RL 28/M-38/M |
319 |
429 |
3010178 |
| RL 50/M |
319 |
429 |
3010179 |
| RL 70/M-100/M |
375 |
488 |
3010180 |
| RL 130/M |
375 |
488 |
3010183 |
| RL 190/M |
493 |
- |
3010241 |
Деаэратор для топлива
Деаэратор устанавливается на подающий топливопровод для удаления из топлива попавшего туда воздуха. Такой воздух может воспрепятствовать поступлению топлива на форсунку и вызвать остановку горелки.
| Горелка |
Артикул деаэратора с фильтром |
Артикул деаэратора без фильтра |
| RL /M |
3010055 |
3010054 |
