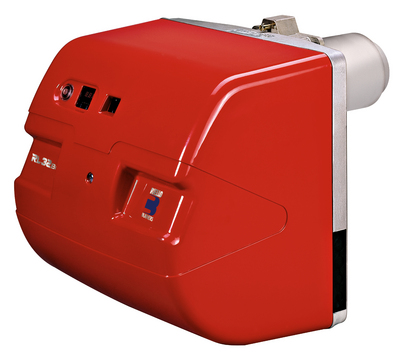

Дизельные двухступенчатые горелки Riello RL 22, 32 BLU
 |
| Артикул |
Модель |
Мощность кВт |
| 3895111 |
RL 22 BLU |
89/116 - 261 |
| 3895211 |
RL 32 BLU |
166/228 - 356 |
|
Дизельные двухступенчатые горелки со сниженными выбросами оксидов азота (LOW NOx) серии RL BLU разработаны для использования в теплогенераторах различного назначения средней мощности. Низкие выбросы оксидов азота позволяют использовать их на объектах с ограничениями по выбросам вредных веществ в окружающую среду. Эта серия горелок включает в себя два типоразмера мощностью от 116 до 356 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума).
Технические характеристики
| Модель |
|
RL 22 BLU |
RL 32 BLU |
| Тип регулировки |
|
Двухступенчатый |
| Сервопривод тип |
|
STA 4.5 B0.37/6 |
| время работы |
|
4.5 |
| Мощность |
кВт |
89/116 - 261 |
166/228-356 |
| |
Мкал/ч |
77/99.7 - 224 |
143/196 - 306 |
| Расход топлива |
кг/ч |
8/10 - 22 |
14/19 - 30 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность топлива |
кВт-ч/кг |
11,8 |
| |
ккал/кг |
10.200 |
| Вязкость при 20°С |
мм2/с (сСт) |
4 - 6 |
| Насос тип |
кг/ч при 20 бар |
AT 2 55 C |
| производительность |
|
60 |
| Давление распыления |
бар |
20 |
| Количество форсунок |
|
1 |
| Максимальная температура топлива |
°С |
60 |
| Вентилятор |
Тип |
Центробежный с S - образными лопастями |
| Макс. температура воздуха |
°С |
50 |
| Электропитание |
Фазы/Гц/Вольт |
1/50/230 ±10% |
| Вспомогат. электропитание |
Фазы/Гц/Вольт |
1/50/230 ±10% |
| Автомат горения |
Тип |
LOA 24 |
| Общая электрическая мощность |
кВт |
0,6 |
| Вспомогат. Электрическая мощность |
кВт |
0.18 |
| Степень защиты |
ІР |
44 |
| Мощность электродвигателя |
кВт |
0,42 |
| Номинальный ток двигателя |
А |
2.9 |
| Пусковой ток двигателя |
А |
11 |
| Степень защиты двигателя |
ІР |
54 |
| Трансформатор розжига |
V1-V2 |
230 В - 2х5 кВ |
| |
І1-І2 |
1,9 А - 30 мА |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
71 |
72 |
| Выбросы СО |
мг/кВт-ч |
<10 |
| Сажевое число |
№ по Бахараху |
<1 |
| Выбросы СхНу |
мг/кВт-ч |
<10 после первых 20 секунд |
| Выбросы NOх |
мг/кВт-ч |
<120 (3 класс EN 267) |
Стандартная комплектация
- Гибкие топливные шланги - 2шт.
- Штуцеры для присоединения топлива (3/8' нар.резьба) - 2шт.
- Прокладки для топливных шлангов - 2шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- Теплоизолирующая прокладка - 1шт.
- Кабельные сальники
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Подача воздуха для горения
Расход воздуха для горения регулируется с помощью воздушной заслонки, которая управляется электрическим сервоприводом. При переключении горелки со ступени на ступень сервопривод изменяет положение воздушной заслонки, а также закрывает ее полностью при остановке горелки.
Дополнительные принадлежности
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Среднее снижение шума (дБ) |
Артикул |
| RL 22 - 32 BLU |
С1/3 |
10 |
3010403 |
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RLBLU с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
| Горелка |
Длина стандартной головки (мм) |
Длина длинной головки (мм) |
Артикул |
| RL 22 BLU |
197 |
276 |
3010204 |
| RL 32 BLU |
217 |
293 |
3010205 |
Деаэратор для топлива
Деаэратор устанавливается на подающий топливопровод для удаления из топлива попавшего туда воздуха. Такой воздух может воспрепятствовать поступлению топлива на форсунку и вызвать остановку горелки.
| Горелка |
Артикул деаэратора с фильтром |
Артикул деаэратора без фильтра |
| RL 22 - 32 BLU |
3010055 |
3010054 |
Форсунки
Для работы горелок серии RL BLU требуется установить одну форсунку. Номинал форсунки выбирается в зависимости от максимальной рабочей мощности (расхода топлива) горелки.
Внимание! Форсунка не входит в стандартную комплектацию и заказывается отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.
| Угол распыления 60° |
| Горелка |
Номинал форсунки GPH |
Расход топлива через форсунку (кг/час) |
Артикул |
| при 8 бар |
при 20 бар |
| RL 22 BLU |
2,25 |
7,4 |
11,9 |
3042134 |
| RL 22 BLU |
2,50 |
8,2 |
13,4 |
3042144 |
| RL 22 BLU |
3,00 |
9,9 |
16,1 |
3042148 |
| RL 22-32 BLU |
3,50 |
11,5 |
18,8 |
3042164 |
| RL 22-32 BLU |
4,00 |
13,2 |
21,5 |
3042174 |
| RL 32 BLU |
4,50 |
14,8 |
24,0 |
3042184 |
| RL 32 BLU |
5,00 |
16,5 |
26,8 |
3042194 |
| RL 32 BLU |
5,50 |
18,1 |
29,5 |
3042204 |
| RL 32 BLU |
6,00 |
19,2 |
32,2 |
3042214 |
