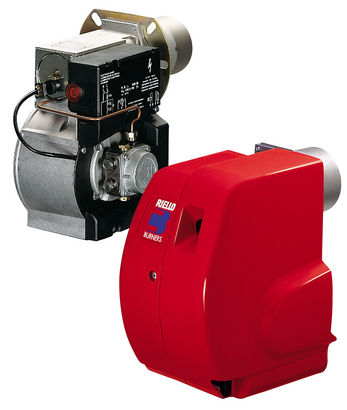

Дизельные одноступенчатые горелки Riello REG 3, REG 5

Артикул	Модель	Мощность кВт
3772100	REG 3	21 — 38
3772200	REG 5	27 — 60

Одноступенчатые дизельные горелки серии REG разработаны для использования с различными теплогенераторами небольшой мощности бытового или коммерческого назначения. Серия REG включает два типоразмера горелок с мощностью от 21 до 60 кВт.

Функциональные характеристики

фронтальный доступ ко всем узлам горелки;
настройка горелки без снятия с теплогенератора;
минимальные габаритные размеры;
пониженный уровень шума легкий монтаж электрических и гидравлических соединений.

Технические характеристики

Модель		REG 3	REG 5
Тип регулировки		Одноступенчатый
Мощность	кВт	21 — 38	27 — 60
	Мкал/ч	18 — 32,7	23,2 — 51,6
Расход топлива	кг/ч	1,8 — 3,2	2,3 — 5
Рабочая температура	°С мин/макс	0 / 40
Низшая теплотворная способность	кВт-ч/кг	11,8
	ккал/кг	10.200
Вязкость при 20°C	мм2/с (сСт)	4 — 6
Производительность насоса	кг/ч при 12 бар	30
Давление распыления	бар	8 — 15
Количество форсунок		1
Максимальная температура топлива	°С	50
Вентилятор	Тип	Центробежный с выпуклыми лопастями
Макс. температура воздуха	°С	40
Электропитание	Фазы/Гц/Вольт	1/50/230 ±10%
Обща электрическая мощность	кВт	0,17
Общий номинальный ток	А	0,7
Степень защиты	IP	40
Мощность электродвигателя	кВт	0,17
Номинальный ток двигателя	А	0,7
Пусковой ток двигателя	А	3
Степень защиты двигателя	IP	20
Трансформатор розжига Honeywell		Встроен в автомат горения
Работа		прерывистая (каждые 24 часа по крайней мере одна остановка)
Звуковое давление	дБ( А)	53
Выбросы СО	мг/кВт-ч	<60
Сажевое число	№ по Бахараху	<1
Выбросы СхНу	мг/кВт-ч	<10 после первых 20 секунд
Выбросы NOх	мг/кВт-ч	<250 (1 класс EN 267)

Стандартная комплектация

Гибкие топливные шланги — 2 шт.
Штуцеры для присоединения топлива (3/8’ нар.резьба) — 2 шт.
Фланец крепления к котлу — 1 шт.
Теплоизолирующая прокладка −1 шт.
Инструкция по монтажу и эксплуатации — 1 шт.
Спецификация запасных частей — 1 шт.

Подача воздуха для горения

Необходимое для горения количество воздуха устанавливается посредством фиксируемой воздушной заслонки при настройке горелки.

Дополнительные принадлежности

Защитный кожух

Помимо базовой версии, горелки серии REG могут также поставляться с защитным пластиковым кожухом.

Существует две модели кожуха (их можно заказывать отдельно):

для горелок, установленных в стандартном положении (кожух состоит из одной части);
для горелок, установленных вверх ногами (кожух состоит из двух частей).

Версия	Артикул
Стандартная установка	3008900
Установка вверх ногами	3008900 + 3008902

Форсунки

Для работы горелок серии REG требуется установить одну форсунку. Номинал форсунки выбирается в зависимости от максимальной рабочей мощности (расхода топлива) горелки. Внимание! Форсунка не входит в стандартную комплектацию и заказываются отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.

Угол распыления 60°
Горелка	Номинал форсунки GPH	Расход топлива через форсунку (кг/час)			Артикул
Горелка	Номинал форсунки GPH	при 10 бар	при 12 бар	при 14 бар	Артикул
REG 3	0,4	1,41	1,55	1,69	3042022
REG 3	0,5	1,76	1,94	2,11	3042032
REG 3	0,6	2,11	2,33	2,53	3042038
REG 3 — REG 5	0,65	2,28	2,52	2,74	3042042
REG 3 — REG 5	0,75	2,64	2,91	3,16	3042052
REG 3 — REG 5	0,85	2,99	3,30	3,58	3042062
REG 5	1	3,51	3,88	4,21	3042072
REG 5	1,1	3,87	4,27	4,64	3042082
REG 5	1,25	4,39	4,85	5,27	3042092

Фильтр для жидкого топлива

Фильтр предназначен для установки на подающем топливопроводе. Может использоваться с любыми горелками данной серии.

Горелка	Материал картриджа	Размер ячейки	Артикул
REG	Нейлон	60 мкм	3006561
	Сталь	60 мкм	3075011

Фильтр-дегазатор для жидкого топлива

Позволяет удалять из контура подачи топлива воду и воздух.

Горелка	Материал картриджа	Размер ячейки	Артикул
REG	Сталь	100 мкм	3000926
