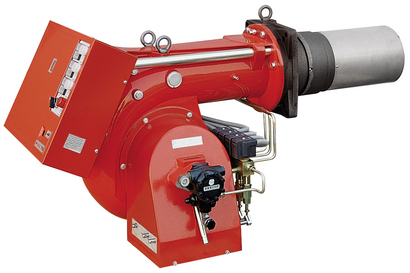

Дизельные трехступенчатые горелки Riello PRESS T/G
 |
Артикул |
Модель |
Мощность кВт |
3476821 |
PRESS 140 T/G t.c. |
380/830 - 1660 |
3476822 |
PRESS 140 T/G t.l. |
380/830 - 1660 |
3477721 |
PRESS 200 T/G t.c. |
557/1186 - 2372 |
3477722 |
PRESS 200 T/G t.l. |
557/1186 - 2372 |
3478831 |
PRESS 300 T/G t.c. |
712/1779 - 3560 |
3478832 |
PRESS 300 T/G t.l. |
712/1779 - 3560 |
3479333 |
PRESS 450 T/G t.c. |
890/2670 - 5340 |
3479334 |
PRESS 450 T/G t.l. |
890/2670 - 5340 |
|
Дизельные трехступенчатые горелки серии PRESS T/G разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c). Эта серия горелок включает в себя четыре типоразмера мощностью от 380 до 5340 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- вентилятор горелки со специальной формой лопастей (пониженный уровень шума);
- автомат горения с функцией самодиагностики.
Технические характеристики
Модель |
|
P 140 T/G |
P 200 T/G |
P 300 T/G |
P 450 T/G |
Тип регулирования |
|
Трехступенчатый |
Мощность |
кВт |
380/830-1660 |
557/1186-2372 |
712/1779-3560 |
890/2670-5340 |
|
Мкал/ч |
327/714-1428 |
479/1020-2040 |
612/1530-3062 |
765/2296-4592 |
Рабочая температура |
°С мин/макс |
0 / 40 |
Низшая теплотворная способность топлива |
ккал/кг |
10.200 |
|
МДж/кг |
42,7 |
Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
Расход топлива |
кг/ч |
32/70-140 |
47/100-200 |
60/150-300 |
75/225-450 |
Насос тип |
|
SUNTEC J7 |
SUNTEC J7 |
SUNTEC TA2 |
SUNTEC TA3 |
производительность |
кг/ч при 12 бар |
190 |
340 |
Давление распыления |
бар |
12 |
Количество форсунок |
|
3 |
Температура топлива |
°С |
50 |
Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
Температура воздуха |
°С |
60 |
Электропитание |
Фазы/Гц/Вольт |
3/50/400-(+10%-15%) звезда
3/50/230-(+10%-15%) треугольник |
Потребляемая электрическая мощность |
кВт |
4,5 |
5,5 |
10 |
18 |
Мощность электродвигателя |
кВт |
3 |
4 |
7,5 |
15 |
Пусковой ток двигателя |
А |
51/86 |
48/83 |
113/195 |
167/291 |
Рабочий ток двигателя |
А |
8/13.5 |
9,5/16,4 |
17,5/30 |
29/50,2 |
Степень защиты двигателя |
IP |
55 |
Вспомогательное электропитание |
Фазы/Гц/Вольт |
1/50/230 (±10%) |
Мощность вспомогательного электропитания |
кВт |
1,5 |
1,5 |
2,5 |
3 |
Степень защиты |
IP |
40 |
Автомат горения |
Тип |
RMO |
Трансформатор розжига |
V1-V2 |
230 Вольт - 2х6 кВ |
|
I1-I2 |
2,3 А - 35 мА |
Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
Звуковое давление |
дБ( А) |
86,5 |
85,5 |
89,5 |
90 |
Выбросы СО |
мг/кВт-ч |
<70 |
Сажевое число |
№ по Бахараху |
<2 |
Выбросы NOх |
мг/кВт-ч |
<230 (2 класс EN 267) |
<340 |
Стандартная комплектация
- Гибкие топливные шланги - 2шт.
- Штуцеры для присоединения топлива (1' нар.резьба) - 2шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- Удлинители направляющих - 2шт. (для моделей с удлиненными головками PRESS 300 T/G - 450 T/G) Кабельные сальники - 4шт.
- Диск диффузора - 1шт. (для модели PRESS 450 T/G)
- Пускатель - 1шт. (для версий пуском звезда-треугольник)
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Гидравлическая схема горелки
Все горелки серии PRESS T/G оборудованы четырьмя электромагнитными клапанами один клапан - предохранительный; три клапана - 1-й, 2-й, 3-й ступени.
Для распыления топлива в горелки серии PRESS T/G устанавливается три форсунки. Номинал форсунок определяется на основе максимальной рабочей мощности горелки и распределения этой мощности между 1-й, 2-й и 3-й ступенью.
Подача воздуха для горения
Регулировка расхода воздуха, поступающего на горение, осуществляется посредством изменения положения воздушной заслонки. При переходе горелки со ступени на ступень гидроцилиндр переводит воздушную заслонку в соответствующее положение. При остановке горелки воздушная заслонка закрывается полностью.
Дополнительные принадлежности
Ограничительная вставка
С помощью ограничительной вставки можно ограничить длину головки горелки.
Горелка |
Толщина вставки S (мм) |
Артикул |
PRESS 140 T/G |
102 |
3000722 |
PRESS 200 T/G |
102 |
3000722 |
PRESS 300 T/G |
130 |
3000723 |
PRESS 450 T/G |
130 |
3000751 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
Горелка |
Тип |
Среднее снижение шума (дБ) |
Артикул |
PRESS 140 T/G - PRESS 200 T/G |
С4/5 |
10 |
3010404 |
PRESS 300 T/G - PRESS 450 T/G |
С7 |
10 |
3010376 |
Подставка для горелки
Подставка для горелки предназначена для упрощения технического обслуживания. С помощью подставки можно демонтировать горелку, не пользуясь автопогрузчиком.
Горелка |
Артикул |
P 300 T/G- P 450 T/G |
3000731 |
Комплект для подключения персонального компьютера к автомату горения
Комплект состоит из соединительного кабеля и CD с программным обеспечением.
Горелка |
Артикул |
PRESS 140-200-300-450T/G |
3002719 |
Форсунки
Для работы горелок серии PRESS T/G требуется установить три форсунки. Номинал форсунок определяется на основе максимальной рабочей мощности горелки и распределения этой мощности между 1-й, 2-й и 3-й ступенью (обычно выбираются форсунки одинакового номинала).
Внимание! Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указаны номинал форсунки и расход топлива через нее.
Угол распыления 60° |
Горелка |
Номинал форсунки GPH |
Расход топлива через форсунку (кг/час)
при давлении распыления 12 бар |
Артикул |
P140T/G |
3,5 |
14,8 |
3042162 |
P140T/G |
4 |
17 |
3042172 |
P140T/G |
4,5 |
19,1 |
3042182 |
P 140 T/G - P 200 T/G |
5 |
21,2 |
3042192 |
P 140 T/G - P 200 T/G |
6 |
23,2 |
3042212 |
P 140 T/G - P 200 T/G |
6,5 |
25,5 |
3042222 |
P 140 T/G - P 200 T/G |
7 |
27,6 |
3042232 |
P 140 T/G - P 200 T/G |
7,5 |
29,7 |
3042242 |
P 140 T/G - P 200 T/G |
8 |
31,8 |
3042252 |
P 140 T/G - P 200 T/G |
8,5 |
33,9 |
3042262 |
P 140 T/G - P 200 T/G |
9 |
36,1 |
3042586 |
P 140 T/G - P 200 T/G |
9,5 |
40,3 |
3042282 |
P 140 T/G - P 200 T/G |
10 |
42,4 |
3042292 |
P 140 T/G - P 200 T/G |
11 |
46,7 |
3042312 |
P 200 T/G |
12 |
50,9 |
3042322 |
P 200 T/G |
13 |
55,1 |
3042332 |
P 200 T/G - P 300 T/G |
14 |
59,4 |
3042352 |
P 200 T/G - P 300 T/G |
15 |
63,6 |
3042362 |
P 300 T/G |
16 |
67,9 |
3042382 |
P 300 T/G |
17 |
72,1 |
3042392 |
P 300 T/G - P 400 T/G |
18 |
76,4 |
3042412 |
P 300 T/G - P 400 T/G |
19 |
80,6 |
3042422 |
P 300 T/G - P 400 T/G |
20 |
84,8 |
3042442 |
P 300 T/G - P 400 T/G |
22 |
93,3 |
3042262 |
P 300 T/G - P 400 T/G |
24 |
101,8 |
3042472 |
P 450 T/G |
26 |
110,3 |
3042482 |
P 450 T/G |
28 |
118,8 |
3042492 |
P 450 T/G |
30 |
122 |
3042502 |
P 450 T/G |
32 |
130,1 |
3042512 |
P 450 T/G |
35 |
142,1 |
3042522 |
Фильтр для жидкого топлива
Фильтр предназначен для установки на подающем топливопроводе. Может использоваться с любыми горелками данной серии.
Горелка |
Размер ячейки |
Артикул |
PRESS T/G |
100мкм |
3090236 |
