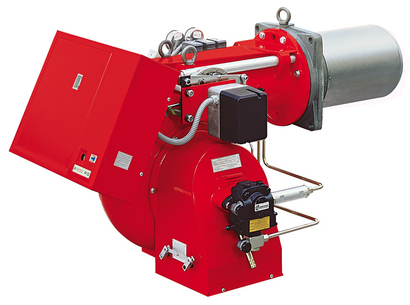

Дизельные двухступенчатые горелки Riello PRESS P/G
 |
| Артикул |
Модель |
Мощность кВт |
| 3476865 |
PRESS 140 P/G t.c. |
415 - 1660 |
| 3476866 |
PRESS 140 P/G t.l. |
415 - 1660 |
| 3477765 |
PRESS 200 P/G t.c. |
590 - 2370 |
| 3477766 |
PRESS 200 P/G t.l. |
590 - 2370 |
| 3478961 |
PRESS 300 P/G t.c. |
890 - 3560 |
| 3478962 |
PRESS 300 P/G t.l. |
890 - 3560 |
| 3479367 |
PRESS 450 P/G t.c. |
1190 - 5340 |
| 3479368 |
PRESS 450 P/G t.l. |
1190 - 5340 |
|
Дизельные двухступенчатые прогрессивные или модуляционные горелки серии PRESS P/G разработаны для использования в теплогенераторах различного назначения средней и большой мощности. Возможность работы в модуляционном режиме обеспечивает точное поддержание контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции.
Горелки могут поставляться как с удлиненной головкой (t.l.), так и со стандартной (t.c). Эта серия горелок включает в себя четыре типоразмера мощностью от 415 до 5340 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- изменение геометрических параметров головки горелки при изменении мощности горелки;
- возможность использования горелки, как в прогрессивном, так и модуляционном режиме работы (при наличии модулятора).
Технические характеристики
| Модель |
|
P 140 Р/G |
P 200 Р/G |
P 300 Р/G |
P 450 Р/G |
| Тип регулировки |
|
Двухступенчатый прогрессивный или модуляционный |
| Коэффициент модуляции |
|
3 - 1 |
| Серводвигатель тип |
|
SQМ10 |
| время работы |
с |
42 |
| Мощность |
кВт |
415/830-1660 |
590/1185-2370 |
890/1780-3560 |
1190/2670-5340 |
| |
Мкал/ч |
357/714-1428 |
507/1019:2038 |
765/1531 3062 |
1023/2296-4592 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность топлива |
ккал/кг |
10.200 |
| |
МДж/кг |
42,7 |
| Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
| Расход топлива |
кг/ч |
35/70-140 |
50/100-200 |
75/150-300 |
100/225-450 |
| Насос тип |
|
SUNTEC TA2 |
SUNTEC TA3 |
SUNTEC TA4 |
SUNTEC TA5 |
| производительность |
кг/ч при 25 бар |
330 |
520 |
700 |
880 |
| Давление распыления |
бар |
25 |
| Количество форсунок |
|
1 (модуляционная) |
| Температура топлива |
°С |
50 |
| Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
| Температура воздуха |
°С |
60 |
| Электропитание |
Фазы/Гц/Вольт |
3N/50/400-(+10%-15%) звезда
3/50/230-(+10%-15%) треугольник |
| Потребляемая электрическая мощность |
кВт |
4,5 |
5,5 |
10 |
18 |
| Мощность электродвигателя |
кВт |
3 |
4 |
7,5 |
15 |
| Пусковой ток двигателя |
А |
51/86 |
48/83 |
113/195 |
167/291 |
| Рабочий ток двигателя |
А |
8/13.5 |
9,5/16,4 |
17,5/30 |
29/50,2 |
| Степень защиты двигателя |
IP |
55 |
| Вспомогательное электропитание |
Фазы/Гц/Вольт |
1/50/230 (±10%) |
| Мощность вспомогательного электропитания |
кВт |
1,5 |
1,5 |
2,5 |
3 |
| Степень защиты |
IP |
40 |
| Автомат горения |
Тип |
LANDIS LAL 1.25 |
| Трансформатор розжига |
V1-V2 |
230 Вольт - 2х6 кВ |
| |
I1-I2 |
2,3 А - 35 мА |
| Работа |
|
прерывистая |
| Звуковое давление |
дБ( А) |
86,5 |
85,5 |
89,5 |
90 |
| Выбросы СО |
мг/кВт-ч |
<35 |
| Сажевое число |
№ по Бахараху |
<0,6 |
| Выбросы СхНу |
мг/нм3 |
<8 (после первых 20 секунд работы) |
| Выбросы NOх |
мг/кВт-ч |
<200 (1 класс EN 267) |
<220 |
Стандартная комплектация
- Гибкие топливные шланги - 2шт.
- Теплоизолирующая прокладка - 1шт.
- Штуцеры для присоединения топлива (1' нар.резьба) - 2шт.
- Винты для крепления фланца горелки к теплогенератору - 4шт.
- Удлинители направляющих - 2шт. (для моделей с удлиненными головками PRESS 300P/G - 450P/G) Кабельные сальники.
- Инструкция по монтажу и эксплуатации-1шт.
- Спецификация запасных частей-1шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Подача воздуха для горения
Регулировка расхода воздуха, поступающего на горение, осуществляется посредством изменения положения воздушной заслонки. Воздушной заслонкой управляет сервопривод, изменяя ее положение при изменении мощности горелки и полностью закрывая ее при остановке горелки.
Дополнительные принадлежности
Ограничительная вставка
С помощью ограничительной вставки можно ограничить длину головки горелки.
| Горелка |
Толщина вставки S (мм) |
Артикул |
| P 140 Р/G |
102 |
3000722 |
| P 200 Р/G |
102 |
3000722 |
| P 300 Р/G |
130 |
3000723 |
| P 450 Р/G |
130 |
3000751 |
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно заказывается звукоизолирующий кожух.
| Горелка |
Тип |
Среднее снижение шума (дБ) |
Артикул |
| P 140 P/G - P 200 P/G |
С4/5 |
10 |
3010404 |
| P 300 P/G - P 450 P/G |
С7 |
10 |
3010376 |
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования на горелках серии PRESS P/G необходимо установить модулятор и датчик температуры или давления (выбираются в зависимости от назначения теплогенератора).
| Модулятор |
Датчик |
| Тип |
Артикул |
Тип |
Диапазон |
Артикул |
| RWF40 |
3010211 |
Температурный
РТ100 |
-100+500°С |
3010110 |
| |
|
Давления
4-20мА |
0-2,5 бар |
3010213 |
| |
|
Давления
4-20мА |
0-16 бар |
3010214 |
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до 1000 Ом (0-100%) устанавливается внутри серводвигателя и служит для определения его положения и передачи сигнала на пульт управления.
| Горелка |
Артикул |
| PRESS 140 Р/G - PRESS 200 Р/G - PRESS 300 Р/G - PRESS 450 Р/G |
3010021 |
Подставка для горелки
Подставка для горелки предназначена для упрощения технического обслуживания. С помощью подставки можно демонтировать горелку, не пользуясь автопогрузчиком.
| Горелка |
Артикул |
| P 300 P/G - P 450 P/G |
3000731 |
Форсунки
В горелках серии PRESS P/G используются специальные форсунки с игольчатым клапаном. Форсунка выбирается для максимального расхода топлива с округлением в большую сторону.
Внимание! Форсунки не входят в стандартную комплектацию и заказываются отдельно. В таблице указаны форсунка и максимальный расход топлива через нее.
| Угол распыления 45° |
| Горелка |
Максимальный расход топлива через форсунку
при давлении распыления 25 бар (кг/ч) |
Артикул |
Артикул |
| Fluidics |
Bergonzo |
| P 140 P/G |
70 |
3045471 |
3009303 |
| P 140 P/G |
80 |
3045472 |
3009305 |
| P 140 P/G |
90 |
3045473 |
3009307 |
| P 140 P/G - P 200 P/G |
100 |
3045475 |
3009310 |
| P 140 P/G - P 200 P/G |
125 |
3045477 |
3009312 |
| P 200 P/G - P 300 P/G |
150 |
3045479 |
3009314 |
| P 200 P/G - P 300 P/G |
175 |
3045481 |
3009316 |
| P 200 P/G - P 300 P/G |
200 |
3045483 |
3009318 |
| P 300 P/G - P 400 P/G |
225 |
3045485 |
3009320 |
| P 300 P/G - P 400 P/G |
250 |
3045487 |
3009322 |
| P 300 P/G - P 400 P/G |
275 |
3045489 |
3009324 |
| P 300 P/G - P 400 P/G |
300 |
3045491 |
3009326 |
| P 450 P/G |
325 |
3045493 |
3009328 |
| P 450 P/G |
350 |
3045495 |
3009330 |
| P 450 P/G |
375 |
3045497 |
3009332 |
| P 450 P/G |
400 |
3045499 |
3009334 |
| P 450 P/G |
425 |
3045500 |
3009336 |
| P 450 P/G |
450 |
3045501 |
3009338 |
