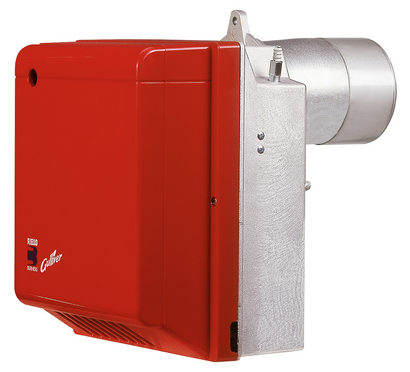

Дизельные двухступенчатые горелки Riello Gulliver RGD
 |
| Артикул |
Модель |
Мощность кВт |
| 3736600 |
RG1RKD |
14/17 — 60 |
| 3738000 |
RG2D |
42/49 — 118 |
| 3739400 |
RG3D |
65/83 — 178 |
| 3739700 |
RG4D |
106/130 — 237 |
| 3739800 |
RG5D |
95/142 — 296 |
|
Двухступенчатые дизельные горелки серии GuliverRGD разработаны для использования с различными теплогенераторами небольшой мощности бытового или коммерческого назначения. Серия GulliverRGD включает в себя пять типоразмеров горелок мощностью от 14 до 296 кВт
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- пониженный уровень шума.
Технические характеристики
| Модель |
|
RG1RKD |
RG2D |
RG3D |
RG4D |
RG5D |
| Тип регулировки |
|
Двухступенчатый |
| Мощность |
кВт |
14/17 - 60 |
42/49 - 118 |
65/83 - 178 |
106/130 - 237 |
95.142 - 296 |
| |
Мкал/ч |
12/14,8 - 51 |
36,7/41,8-102 |
56,1/71,4-153 |
91,8/112,2-204 |
81,7/122-255 |
| Расход топлива |
кг/ч |
1,2/1,45-5 |
3,6/4,1-10 |
5,5/7-15 |
9/11-20 |
8/12-25 |
| Рабочая температура |
°С мин/маx |
0 / 40 |
| Низшая теплотворная способность |
кВт-ч/кг |
11,8 |
| ккал/кг |
10.200 |
| Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
| Производительность насоса |
кг/ч при 12 бар |
30 |
35 |
| Давление распыления |
бар |
8 - 15 |
| Кол-во форсунок |
|
1 |
2 |
| Максимальная температура топлива |
°С |
50 |
| Подогреватель топлива |
|
ДА |
НЕТ |
| Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
| Макс. температура воздуха |
°С |
40 |
| Электропитание |
Фазы/Гц/В |
1/50/230 ±10% |
| Обща электрическая мощность |
кВт |
0,29 |
0,18 |
0,39 |
0,47 |
| Общий номинальный ток |
А |
1,3 |
0,9 |
1,9 |
2 |
2,1 |
| Степень защиты |
IP |
40 |
| Мощность электродвигателя кВт |
0,17 |
0,17 |
0,39 |
0,47 |
| Номинальный ток двигателя |
А |
0,8 |
0,9 |
1,9 |
2 |
2,1 |
| Пусковой ток двигателя |
А |
3 |
3 |
8,5 |
9 |
| Степень защиты двигателя |
IP |
20 |
| Трансформатор розжига |
|
Встроен в автомат горения |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
60 |
61 |
64 |
71 |
| Выбросы СО |
мг/кВт-ч |
<60 |
| Сажевое число |
№ по Бахараху |
<1 |
| Выбросы СхНу |
мг/кВт-ч |
<10 после первых 20 секунд |
| Выбросы NOх |
мг/кВт-ч |
<250(1 класс EN 267) |
Стандартная комплектация
- Гибкие топливные шланги — 2 шт.
- Штуцеры для присоединения топлива (3/8’ нар.резьба) — 2 шт.
- Фланец горелки с крепежным винтом — 1 шт.
- Теплоизолирующая прокладка — 1 шт.
- 7-ми штырьковая вилка — 1 шт.
- 4-х штырьковая вилка — 1 шт.
- Инструкция по монтажу и эксплуатации — 1 шт.
- Спецификация запасных частей — 1 шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Подача воздуха для горения
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. При переходе со ступени на ступень гидроцилиндр меняет положение воздушной заслонки. При выключении горелки воздушная заслонка закрывается автоматически.
Дополнительные принадлежности
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.
| Горелка |
|
Выдвижение (мм) |
Артикул |
| RG 1RKD |
Расширенный фланец |
15 |
3007931 |
| RG 2D |
Вставка |
25 |
3000672 |
| RG 3D-RG 4D-RG 5D |
Вставка |
25 |
3000673 |
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RGD с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
| Горелка |
Длина стандартной головки (мм) |
Длина длинной головки (мм) |
Артикул |
| RG 1RKD |
111 |
181 |
3000982 |
| RG 2D |
114 |
180 |
3000964 |
| RG 2D |
114 |
300 |
3000967 |
| RG 3D |
142 |
210 |
3000965 |
| RG 3D |
142 |
300 |
3000968 |
| RG 4D |
142 |
210 |
3000966 |
| RG 4D |
142 |
300 |
3000969 |
| RG 5D |
159 |
300 |
3000981 |
Тестер
Тестер служит для проверки работы компонентов горелок серии RGD. Его можно использовать для всех горелок данной серии. Тестер состоит из двух частей: измерительного прибора и «автомата горения», который заменяет и симулирует работу обычного автомата горения горелки. С помощью тестера можно проверить работу двигателя, топливного клапана, подогревателя топлива и датчика обнаружения пламени (только типа фотосопротивления).
В данном приборе имеется дисплей, на котором отображаются результаты измерений, переключатель для выбора проверяемого элемента. Тестированию подлежат автоматы горения: 553 SE и 552 SE.
| Горелка |
Артикул |
| RG1RKD-RG2D-RG3D-RG4D-RG5D |
3087211 |
Форсунки
Для работы горелок серии RGD требуется установить одну форсунку (кроме модели RG5D). Номинал форсунки выбирается в зависимости от максимальной рабочей мощности (расхода топлива) горелки. Внимание! Форсунка не входит в стандартную комплектацию, и заказываются отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.
| Угол распыления 60° |
| Горелка |
Номинал форсунки GPH |
Расход топлива через форсунку (кг/час) |
Артикул |
| при 9 бар |
при 12 бар |
при 15 бар |
| RG1RKD |
0,4 |
1,41 |
1,55 |
1,75 |
3042022 |
| RG1RKD |
0,5 |
1,76 |
1,94 |
2,19 |
3042032 |
| RG1RKD |
0,6 |
2,11 |
2,33 |
2,62 |
3042038 |
| RG1RKD |
0,65 |
2,28 |
2,52 |
2,84 |
3042042 |
| RG1RKD |
0,75 |
2,64 |
2,91 |
3,28 |
3042052 |
| RG1RKD |
0,85 |
2,99 |
3,30 |
3,72 |
3042062 |
| RG1RKD — RG2D — RG5D |
1 |
3,51 |
3,88 |
4,37 |
3042072 |
| RG1RKD — RG2D |
1,1 |
3,87 |
4,27 |
4,81 |
3042082 |
| RG1RKD — RG2D |
1,25 |
4,39 |
4,85 |
5,47 |
3042092 |
| RG2D |
1,35 |
4,74 |
5,24 |
5,91 |
3042090 |
| RG2D — RG3D |
1,5 |
5,27 |
5,82 |
6,56 |
3042102 |
| RG2D — RG3D |
1,75 |
6,15 |
6,79 |
7,66 |
3042112 |
| RG2D — RG3D — RG5D |
2 |
7,03 |
7,76 |
8,75 |
3042122 |
| RG2D — RG3D |
2,25 |
7,91 |
8,73 |
9,84 |
3042132 |
| RG3D — RG4D — RG5D |
2,5 |
8,79 |
9,69 |
10,94 |
3042142 |
| RG3D — RG4D — RG5D |
3 |
10,54 |
11,63 |
13.12 |
3042152 |
| RG3D — RG4D |
3,5 |
12,30 |
13,57 |
15.31 |
3042162 |
| RG4D |
4,5 |
15,81 |
17,45 |
19.68 |
3042182 |
Фильтр для жидкого топлива
Фильтр предназначен для установки на подающем топливопроводе. Может использоваться с любыми горелками данной серии.
| Горелка |
Материал картриджа |
Размер ячейки |
Артикул |
| RGD |
Нейлон |
60 мкм |
3006561 |
|
Сталь |
60 мкм |
3075011 |
Фильтр-дегазатор для жидкого топлива
Позволяет удалять из контура подачи топлива воду и воздух.
| Горелка |
Материал картриджа |
Размер ячейки |
Артикул |
| RGD |
Сталь |
100 мкм |
3000926 |
|
