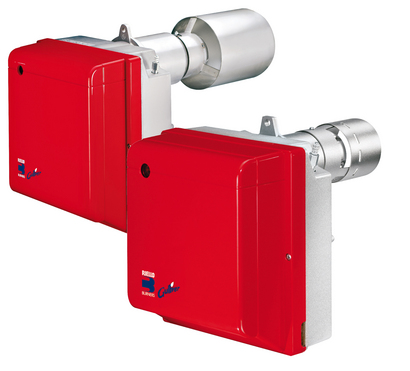

Дизельные двухступенчатые горелки Riello Gulliver BG 6D, BG 7D
 |
| Артикул |
Модель |
Мощность кВт |
| 3739215 |
BG 6D |
57/65 — 106 |
| 3739115 |
BG 7D |
78/91 — 160 |
|
Двухступенчатые дизельные горелки со сниженными выбросами оксидов азота (Low NOx ) серии Gulliver BGD разработаны для использования с различными теплогенераторами небольшой мощности бытового или коммерческого назначения. Низкие выбросы оксидов азота позволяют использовать их на объектах с ограничениями по выбросам вредных веществ в окружающую среду. Серия GulliverBGD включает в себя два типоразмера горелок мощностью от 57 до 160 кВт
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- наличие воздушной заслонки, закрывающейся при выключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- пониженный уровень шума.
Технические характеристики
| Модель |
|
BG 6D |
BG 7D |
| Тип регулировки |
|
Двухступенчатый |
| Мощность |
кВт |
57/65-106 |
78/91-160 |
| |
Мкал/ч |
49/56-87 |
67/78,3-138 |
| Расход топлива |
кг/час |
4,8/5,5-8,5 |
6,6/7,7-13,5 |
| Рабочая температура |
°С мин/мах |
0 / 40 |
| Низшая теплотворная способность топлива |
кВт-ч/кг |
11,8 |
| ккал/кг |
10.200 |
| Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
| Производительность насоса |
кг/ч при 12 бар |
30 |
| Давление распыления |
бар |
8 - 15 |
| Кол-во форсунок |
|
1 |
| Максимальная температура топлива |
°С |
50 |
| Подогреватель топлива |
|
нет |
| Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
| Макс. температура воздуха |
°С |
40 |
| Электропитание |
Фазы/Гц/Вольт |
1/50/230 ±10% |
| Автомат горения |
Тип |
550 SMD |
| Обща электрическая мощность |
кВт |
0,39 |
0,47 |
| Общий номинальный ток |
А |
1,9 |
2,1 |
| Степень защиты |
IP |
40 |
|
| Мощность электродвигателя |
кВт |
0,39 |
0,47 |
| Номинальный ток двигателя |
А |
1,9 |
2,1 |
| Пусковой ток двигателя |
А |
8,5 |
9,8 |
| Степень защиты двигателя |
IP |
20 |
|
| Трансформатор розжига |
|
Встроен в автомат горения |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
64 |
71 |
| Выбросы СО |
мг/кВт-ч |
<60 |
| Сажевое число |
№ по Бахараху |
<1 |
| Выбросы СхНу |
мг/кВт-ч |
<10 после первых 20 секунд |
| Выбросы NOх |
мг/кВт-ч |
<120 (3 класс EN 267) |
Стандартная комплектация
- Гибкие топливные шланги — 2 шт.
- Штуцер для присоединения топлива (3/8’ нар.резьба) — 2 шт.
- Фланец горелки с крепежным винтом — 1 шт.
- Теплоизолирующая прокладка — 1 шт.
- 7-ми штырьковая вилка — 1 шт.
- 4-х штырьковая вилка — 1 шт.
- Инструкция по монтажу и эксплуатации — 1 шт.
- Спецификация запасных частей — 1 шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Подача воздуха для горения
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки. При переходе со ступени на ступень гидроцилиндр меняет положение воздушной заслонки. При выключении горелки воздушная заслонка закрывается автоматически.
Дополнительные принадлежности
Форсунки
Для работы горелок серии BGD требуется установить одну форсунку. Номинал форсунки выбирается в зависимости от максимальной рабочей мощности (расхода топлива) горелки.
Внимание! Форсунка не входит в стандартную комплектацию и заказываются отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.
| Угол распыления 60° |
| Горелка |
Номинал форсунки GPH |
Расход топлива через форсунку (кг/час) |
Артикул |
| при 9 бар |
при 12 бар |
при 15 бар |
| BG 6D |
1,1 |
3,87 |
4,27 |
4,81 |
3042082 |
| BG 6D |
1,25 |
4,39 |
4,85 |
5,47 |
3042092 |
| BG 6D |
1,35 |
4,74 |
5,24 |
5,91 |
3042090 |
| BG 6D |
1,5 |
5,27 |
5,82 |
6,56 |
3042102 |
| BG 6D — BG 7D |
1,75 |
6,15 |
6,79 |
7,66 |
3042112 |
| BG 6D — BG 7D |
2 |
7,03 |
7,76 |
8,75 |
3042122 |
| BG 7D |
2,25 |
7,91 |
8,73 |
9,84 |
3042132 |
| BG 7D |
2,5 |
8,79 |
9,69 |
10,94 |
3042142 |
| BG 7D |
3 |
10,54 |
11,63 |
13,12 |
3042152 |
| BG 7D |
3,5 |
12,30 |
13,57 |
15,31 |
3042162 |
Фильтр для жидкого топлива
Фильтр предназначен для установки на подающем топливопроводе. Может использоваться с любыми горелками данной серии.
| Горелка |
Материал картриджа |
Размер ячейки |
Артикул |
| BGD |
Нейлон |
60 мкм |
3006561 |
| |
Сталь |
60 мкм |
3075011 |
Фильтр-дегазатор для жидкого топлива
Позволяет удалять из контура подачи топлива воду и воздух.
| Горелка |
Материал картриджа |
Размер ячейки |
Артикул |
| BGD |
Сталь |
100 мкм |
3000926 |
|
