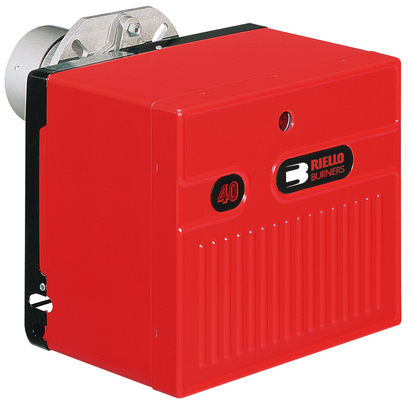

Дизельные одноступенчатые горелки Riello 40 F
 |
| Артикул |
Модель |
Мощность кВт |
| 3451082 |
F5 |
30 - 60 |
| 3452082 |
F10 |
54 - 107 |
| 3452782 |
F20 |
95 - 202 |
|
Одноступенчатые дизельные горелки серии RIELLO 40F разработаны для использования в генераторах теплого воздуха и печах различного назначения небольшой мощности. Серия RIELLO 40F включает в себя три типоразмера горелок с мощностью от 30 до 202 кВт.
Функциональные характеристики
- фронтальный доступ ко всем узлам горелки;
- настройка горелки без снятия с теплогенератора;
- не закрывающаяся во время остановки горелки воздушная заслонка позволяет воздуху извне поступать в камеру сгорания и не допускать перегрева различных элементов горелки теплотой из камеры сгорания печи или генератора теплого воздуха;
- пониженный уровень шума.
Технические характеристики
| Модель |
|
F5 |
F10 |
F20 |
| Тип регулировки |
|
Одноступенчатый |
| Мощность |
кВт |
30 - 60 |
54 - 107 |
95 - 202 |
|
Мкал/ч |
25,8 - 51,6 |
46,4 - 92 |
81,7 - 173,7 |
| Расход топлива |
кг/ч |
2,5 - 5 |
4,5 - 9 |
8 - 17 |
| Рабочая температура |
°С мин/макс |
0 / 40 |
| Низшая теплотворная способность топлива |
кВт-ч/кг |
11,8 |
|
ккал/кг |
10.200 |
| Вязкость при 20°C |
мм2/с (сСт) |
4 - 6 |
| Производительность насоса |
кг/ч при 12 бар |
30 |
| Давление распыления |
бар |
7 - 15 |
| Количество форсунок |
|
1 |
| Максимальная |
|
|
| температура топлива |
°С |
50 |
| Вентилятор |
Тип |
Центробежный с выпуклыми лопастями |
| Макс. температура воздуха |
°С |
40 |
| Электропитание |
Фазы/Гц/Вольт |
1/50/230 ±10% |
| Автомат горения |
Тип |
530 SE |
| Обща электрическая мощность |
кВт |
0,13 |
0,17 |
0,33 |
| Общий номинальный ток |
А |
0,75 |
0,85 |
1,5 |
| Степень защиты |
IP |
40 |
| Мощность электродвигателя |
кВт |
0,1 |
0,14 |
0,30 |
| Номинальный ток двигателя |
А |
0,75 |
0,85 |
1,5 |
| Пусковой ток двигателя |
А |
3 |
3,5 |
6 |
| Степень защиты двигателя |
IP |
20 |
| Трансформатор розжига |
|
Встроен в автомат горения |
| Работа |
|
прерывистая (каждые 24 часа по крайней мере одна остановка) |
| Звуковое давление |
дБ( А) |
60 |
66 |
73 |
| Выбросы СО |
мг/кВт-ч |
<60 |
| Сажевое число |
№ по Бахараху |
<1 |
| Выбросы СхНу |
мг/кВт-ч |
<10 после первых 20 секунд |
| Выбросы NOх |
мг/кВт-ч |
<250 (1 класс EN 267) |
Стандартная комплектация
- Гибкие топливные шланги - 2шт.
- Штуцеры для присоединения топлива (3/8' нар.резьба) - 2шт.
- Фланец горелки с крепежным винтом - 1шт.
- Теплоизолирующая прокладка - 1шт.
- Инструкция по монтажу и эксплуатации - 1шт.
- Спецификация запасных частей - 1шт.
Внимание! Форсунка не входит в комплект поставки и заказывается отдельно в соответствии с максимальной рабочей мощностью горелки.
Гидравлическая схема горелки
Все горелки серии RIELLO 40F оборудованы шестеренчатыми топливными насосами. Топливо может подаваться к горелкам как с правой, так и с левой стороны. Для распыления топлива в горелки серии RIELLO 40F устанавливается одна форсунка.
Подача воздуха для горения
Необходимое для горения количество воздуха устанавливается при настройке горелок посредством фиксируемой воздушной заслонки.
Дополнительные принадлежности
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной используются ограничительные вставки.
| Горелка |
Выдвижение (мм) |
Артикул |
| F5 |
25 |
3007642 |
| F10 |
25 |
3000672 |
| F20 |
25 |
3000673 |
Удлинитель головки
Конструкция теплогенератора может предполагать использование горелки серии RIELLO 40F с длиной головки большей, чем стандартная. В этом случае необходимо использовать специальный удлинитель.
| Горелка |
Длина стандартной головки (мм) |
Длина длинной головки (мм) |
Артикул |
| F5 |
72 |
107 |
3000638 |
| F5 |
72 |
121 |
3000686 |
| F10 |
104 |
168 |
3000643 |
| F10 |
104 |
250 |
3000770 |
| F20 |
118 |
178 |
3000644 |
| F20 |
118 |
260 |
3000771 |
Форсунки
Для работы горелок серии RIELLO 40F требуется установить одну форсунку. Номинал форсунки выбирается в зависимости от максимальной рабочей мощности (расхода топлива) горелки.
Внимание! Форсунка не входит в стандартную комплектацию и заказываются отдельно. В таблице указан номинал форсунки и расход топлива через нее при различной величине давления на топливном насосе.
| Горелка |
Номинал форсунки GPH |
Расход топлива через форсунку (кг/час) |
Артикул |
| при 10 бар |
при 12 бар |
при 14 бар |
| F5 |
0,75 |
2,64 |
2,91 |
3,16 |
3042052 |
| F5 |
0,85 |
2,99 |
3,30 |
3,58 |
3042062 |
| F5 |
1 |
3,51 |
3,88 |
4,21 |
3042072 |
| F5 |
1,1 |
3,87 |
4,27 |
4,64 |
3042082 |
| F5 |
1,25 |
4,39 |
4,85 |
5,27 |
3042092 |
| F5 - F10 |
1,35 |
4,74 |
5,24 |
5,69 |
3042090 |
| F10 |
1,5 |
5,27 |
5,82 |
6,32 |
3042102 |
| F10 |
1,75 |
6,15 |
6,79 |
7,38 |
3042112 |
| F10 |
2 |
7,03 |
7,76 |
8,43 |
3042122 |
| F10 - F20 |
2,25 |
7,91 |
8,73 |
9,48 |
3042132 |
Фильтр для жидкого топлива
Фильтр предназначен для установки на подающем топливопроводе. Может использоваться с любыми горелками данной серии.
| Горелка |
Материал картриджа |
Размер ячейки |
Артикул |
| RIELLO 40F |
Нейлон |
60мкм |
3006561 |
|
Сталь |
60мкм |
3075011 |
Фильтр-дегазатор для жидкого топлива
Позволяет удалять из контура подачи топлива воду и воздух.
| Горелка |
Материал картриджа |
Размер ячейки |
Артикул |
| RIELLO 40F |
Сталь |
100мкм |
3000926 |
