Выбор газовой рампы (Пример подбора блочной горелки)

Как правило, газовая рампа для горелок такой мощности состоит из двух элементов:

блок клапанов (предохранительный и регулирующий).
редуктор давления;

Блок клапанов выбирается в зависимости от потерь давления на головке горелки со стороны газа. Для горелок серии ΤΙ далее приведены характеристические кривые, для природного газа.

Если полная тепловая мощность равна 6410 кВт, сумма потерь давления на дроссельной заслонке и на головке равна 24 + 6 = 30 мбар (3000 Па).

С помощью графика на рис. 105 мы можем выбрать типоразмер блока клапанов DMV100/1, потери давления на котором равны приблизительно 30 мбар (3000 Па).

Поэтому сумма потерь давления на головке и на блоке клапанов равна:

Давление подачи газа равно 2 бар. Поэтому нам потребуется блок редуктора высокого давления. Он должен обеспечивать давление на выходе, равное 60 мбар. Расход газа через него будет равен:

Из таблицы 33 на редукторы высокого давления для горелок Riello (>500 мбар - макс 4 бар) мы можем выбрать редуктор HPRT 750 с пружиной типа BP, которая обеспечивает давление на выходе из редуктора в диапазоне от 60 до 110 мбар.

Таблица 33. Таблица выбора редуктора высокого давления

Группа регулирования высокого давления ( Pi > 500 мбар - макс 4 бар)
Модель	Версия	Давление на выходе мбар.	DN вход	Per. Клапан	DN выход	Макс, давление [бар]	Давление на входе, [бар]	Макс, расход [Нм³ /час]	Макс. расход сжиж. нефт. газ [Нм³ /час]
HPRT	80	27-60	1"1/2	D50	1"1/2	4	1,5	74	45
HPRT	160	27-60	1"1/2	D100	2"	4	1,5	148	90
HPRT	250	65-120	2"	D 160/32	65	4	1,5	237	145
HPRT	500	100-200	65	D 250/40	65	4	1,5	445	371
HPRT	750	100-200	80	D 250/50	80	4	1,5	807	493
HPRT	1000	155-230	100	N50	100	4	1,5	1212	739
HPRT	1500	150-220	100	N65	100	4	1,5	1424	869
HPRT	2000	150-220	125	N80	125	4	1,5	2489	1519

Рисунок 104. Потери давления на головке горелки и дроссельной заслонке для горелок серии TI - сторона газа

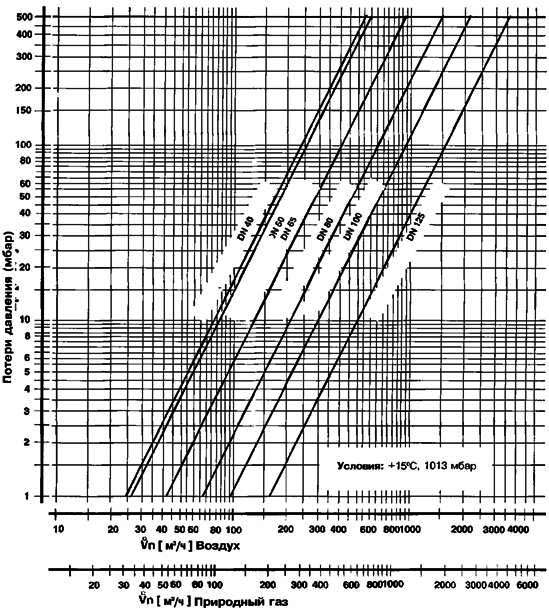

Рисунок 105. Потери давления на блоке клапанов DMV
