Азбука горения

Типовые схемы подачи топлива и управления для различных типов горелок (Вентиляторные горелки)


>> Вернуться к содержанию

Горелка - это только один из компонентов большой и сложной системы производства тепла. Перед тем, как перейти к описанию отдельных частей системы, рассмотрим типовые схемы горелок для различных видов топлива, вариантов регулирования тепловой нагрузки и систем оптимизации подачи топлива.



2.3.1. Схемы газовых горелок

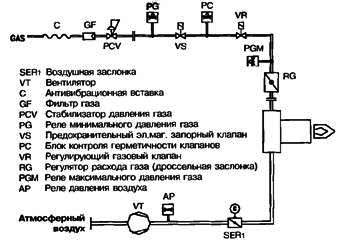

Рисунок 18. Подача газа - контур низкого давления
Рисунок 19. Подача газа - контур высокого давления



2.3.2. Схема горелок, работающих на жидком топливе низкой вязкости (< 6 сСт) - дизельное топливо

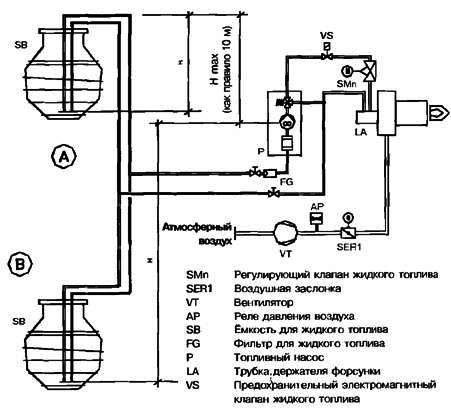

Рисунок 20. А- система топливоподачи через верх (топливная ёмкость расположена выше горелки); В - забор топлива из ёмкости, расположенной ниже горелки
Рисунок 21. Самотёчная система топливоподачи (топливная ёмкость расположена выше горелки)

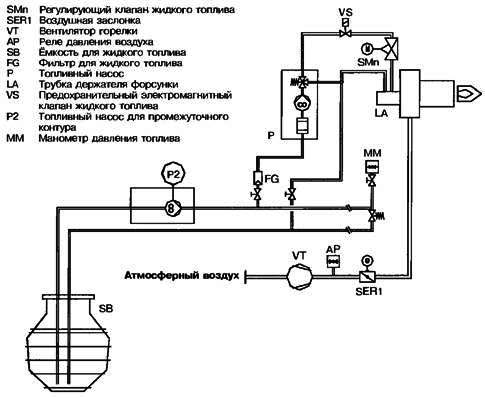

Рисунок 22. Система топливоподачи с промежуточным кольцевым контуром



2.3.3. Схема горелок, работающих на жидком топливе высокой вязкости (> 6 сСт)- мазут

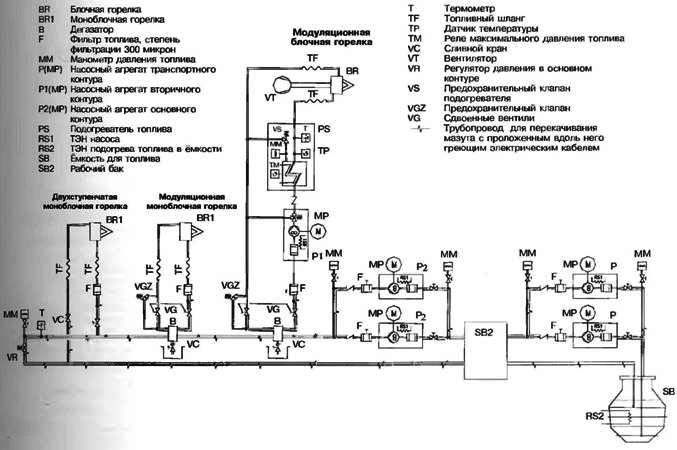

Рисунок 23. Кольцевая система для многоступенчатых и модуляционных горелок с рабочим баком
Рисунок 24. Кольцевая система для многоступенчатых и модуляционных горелок без рабочего бака



2.3.4. Схема теплогенератора с одноступенчатой горелкой

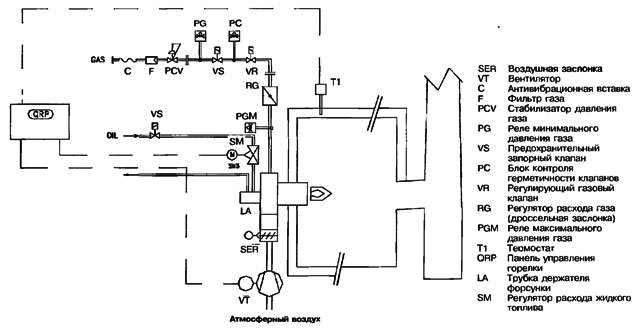

Рисунок 25. Схема подключения компонентов и элементов управления одноступенчатой горелки



2.3.5. Схема теплогенератора с двухступенчатой горелкой

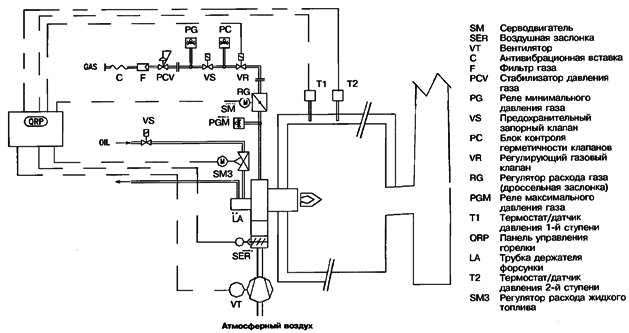

Рисунок 26. Схема подключения компонентов и элементов управления двухступенчатой горелки



2.3.6. Схема теплогенератора с модуляционной горелкой

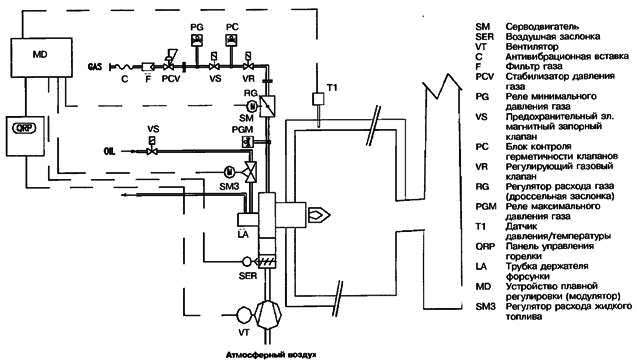

Рисунок 27. Схема подключения компонентов и элементов управления модуляционной горелки



2.3.7. Схема теплогенератора, оснащенного горелкой с регулируемой подачей воздуха на горение в зависимости от содержания O2 в дымовых газах

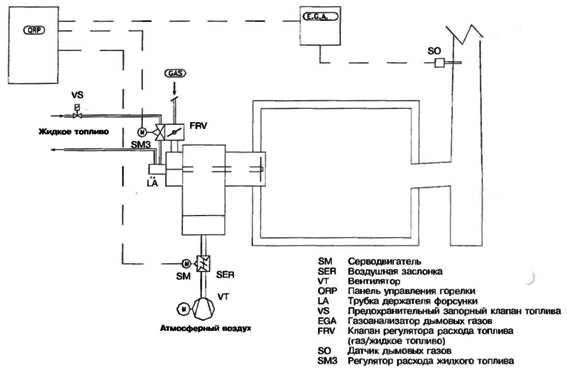

Рисунок 28. Схема регулирования подачи воздуха на горелку в зависимости от содержания O2 в дымовых газах



2.3.8. Схема теплогенератора с подогревом воздуха, участвующего в горении

Рисунок 29. Схема подогрева участвующего в горении воздуха



2.3.9. Схема теплогенератора, оснащенного горелкой с изменяемой частотой вращения вентилятора

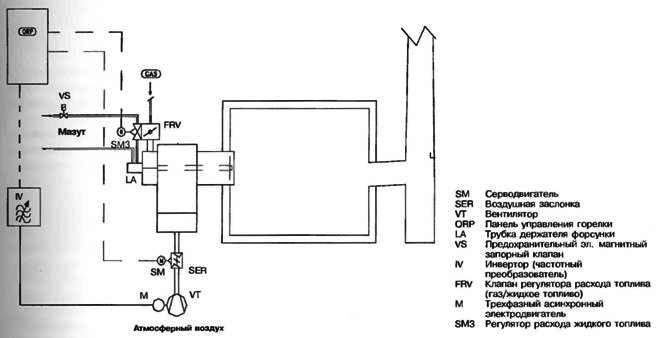

Рисунок 30. Схема регулирования подачи воздуха посредством изменения частоты вращения вентилятора



2.3.10. Схема системы дистанционного управления и контроля работы горелок

Рисунок 31. Схема дистанционного управления и контроля работы горелок
